Paso 1: partes

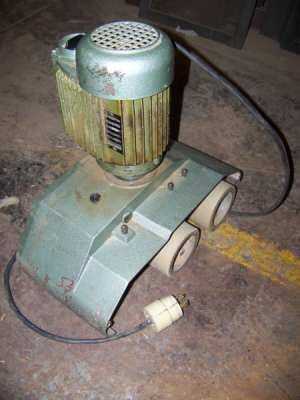

La cabeza es de una muelle de puerta hidráulico que he encontrado en un montón de ellos en el trabajo. Podría se han hecho por Ilco y tenía verde arrugas acabado, casi del mismo color que el alimentador pero fue algo más como capa hammerite.
La vaina está hecha de 10.5" pedazo largo de 1 5/8" 1/4 "pared 1026 frío rodillo tubo inconsútil de acero DOM compré de Metal Express, el precio actual es de aproximadamente $18.
El eje puede ser un carril de guía de una impresora, he encontrado un montón de ellos sueltos en un contenedor de basura, 14, 18 y 20mm de diámetro, duro fuera con diferentes cantidades de puntos oxidados. Creo que el 30202 y A4050/A4038 rodamientos de rodillos cónicos que compré en una tienda de rodamientos locales fueron menos de $20 cada uno, ahora son $25 y $27 de McMaster-Carr. Rodamientos de bolas habría sido mucho más apropiado y más fácil de tratar con y probablemente más barato. Utiliza un resorte de 20x35x7TC TCM sello cargado de doble labio en la parte inferior, tal vez $7 y sólo un pedazo de chatarra dado vuelta UHMW-PE en la parte superior, sujeta con una tuerca del cojinete TN-01, tal vez $3.
Lo conduce un poco $6 mercadillo universal motor taladro eléctrico, pero sería bueno reemplazarlo por un motor de velocidad variable de 250 vatios. Funciona de una correa de distribución XL 52-diente con diente dos 15 pullies. Yo podría tienen les de SDP/SI, $6 para el cinturón y $10 para el pullies. Son un poco pequeñas.
El yugo de la alimentación es una pieza de corte de barra de aluminio doblado en forma, cubrió con un acentuado tornillo de 1/4"-28 a un collar de fractura de la placa de acero. El mango es un trozo de varilla de 1/4" conectado un 10-32 botón Tornillo de cabeza, y la biela es una pieza de barra de latón de un pedal de ventilador de piano del jugador, con unos pasadores. He modificado un 1/2" botón Tornillo de cabeza para fijar la placa de acero palanca al bastidor. La parada de alimentación es una pieza de sobra varilla roscada de 5/16"-18 con unas tuercas para apretarse contra la otra.
