Paso 6: grabado
Si ha mantenido con todos mi instructables hasta ahora, usted debe saber cómo yo grabar juntas ahora. Voy a incluir el detalle aquí si usted necesita la información.
Yo personalmente uso cloruro cúprico como mi grabador y toner transferencia como método de resistir - no cuesta mucho, y puedo hacer un montón de proyectos de la chatarra press-n-peel que queda de mis cajas de reloj :-)

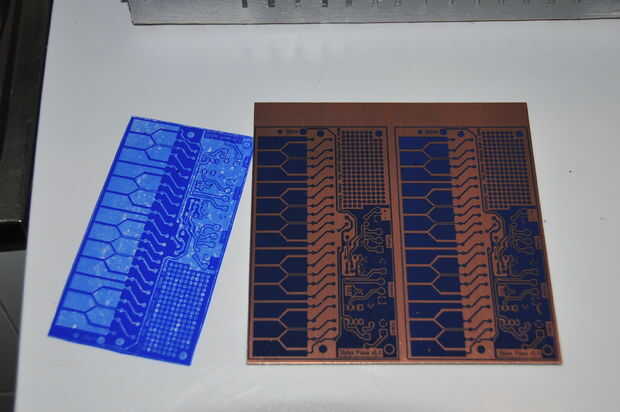

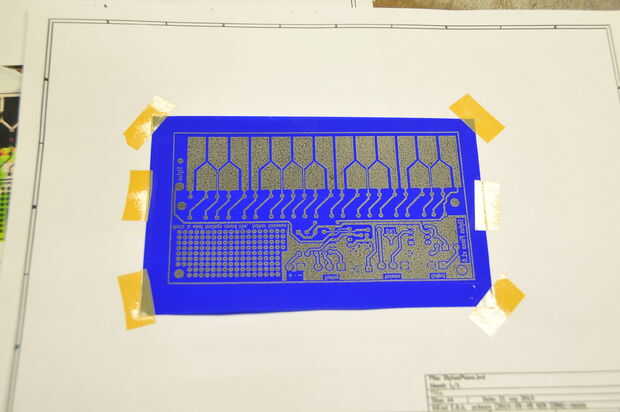

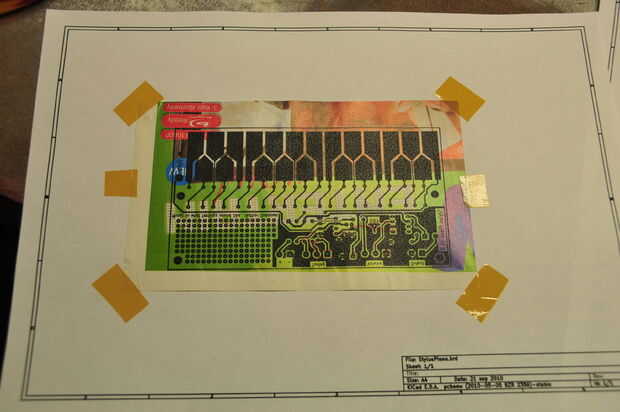

Normalmente sólo usaría película de press-n-peel, pero porque las personas han estado diciendo me la impresión en papel del catálogo también trabaja, me decidí a probar tan bien. -Imprimí el diseño en ambos medios de transferencia.
Decidí hacer dos tablas - uno para mi padre, como regalo para sustituir su Stylophone destruí como un niño y uno para mí, por lo que fue una maravillosa oportunidad de probar ambos métodos.

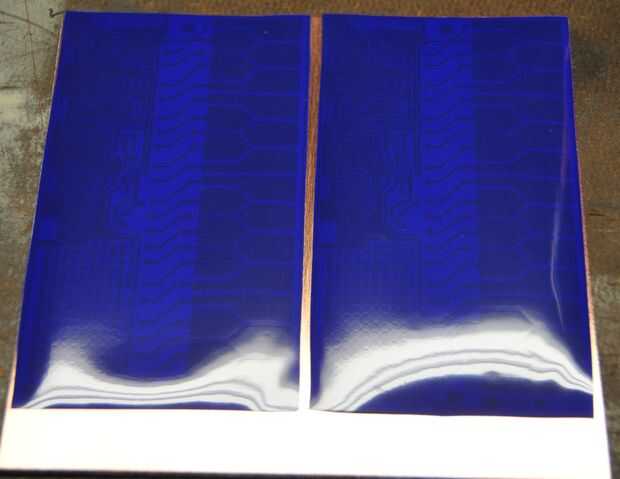

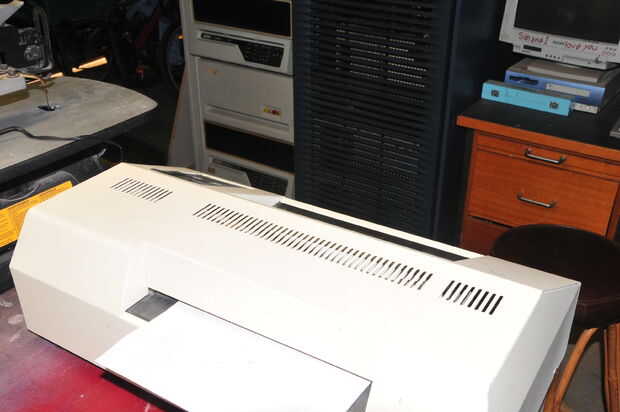

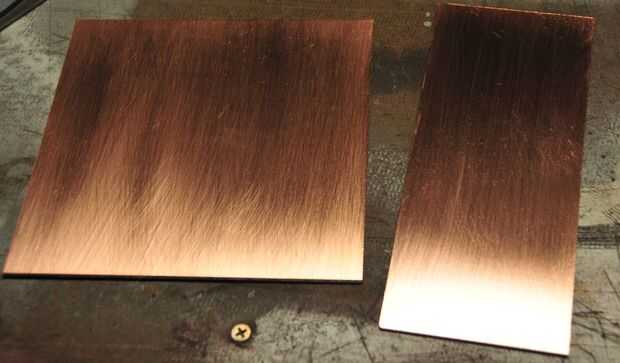

A continuación, he utilizado mi laminadora para adherir el toner el PCB listo para grabado - usar una temperatura de unos 170 grados C (al menos eso es lo que dice la pantalla).

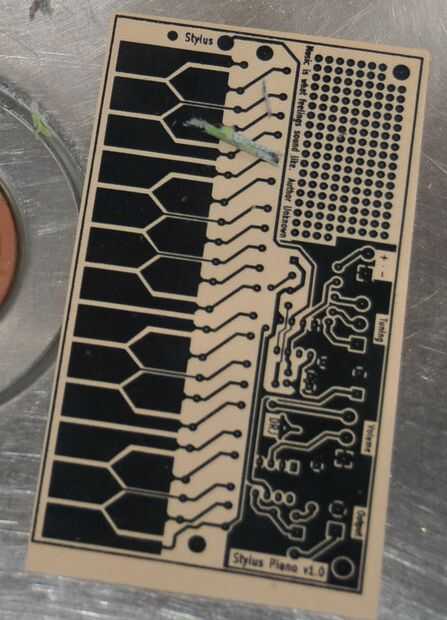

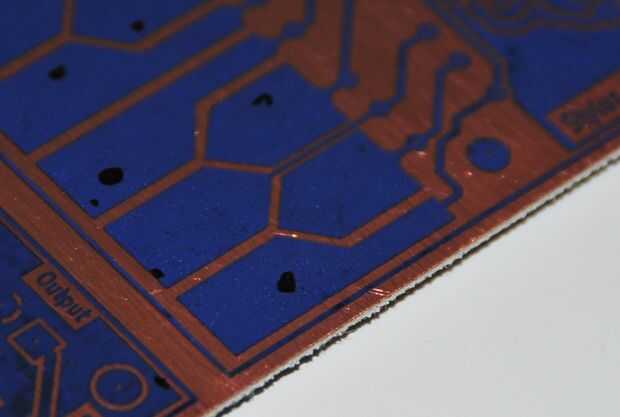

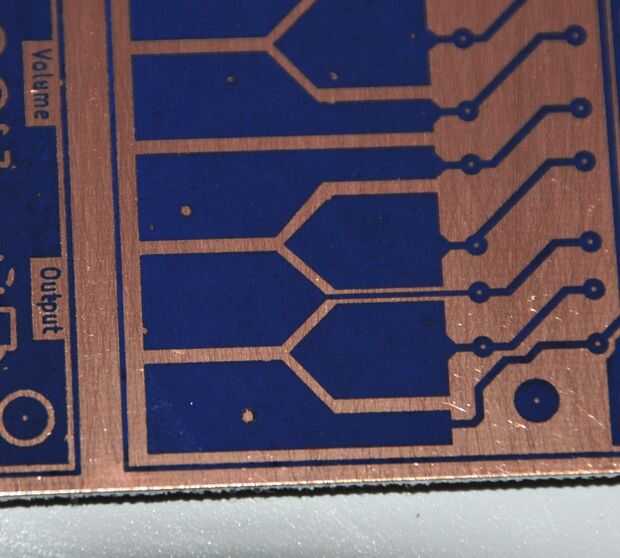

Press-n-peel: Después de que la Junta haya enfriado, he pelado la película y examinó el diseño para cualquier punto donde el toner no enlazar correctamente - sólo usar un marcador permanente para retocar el diseño para que todas las pistas están bien formados. Me parece que el polvo es mi peor enemigo. Si he sido capaz de mantener el taller limpio, las cosas van realmente bien, pero si el lugar es mugriento porque he estado muy ocupado, entonces recibo a transferencias irregulares.

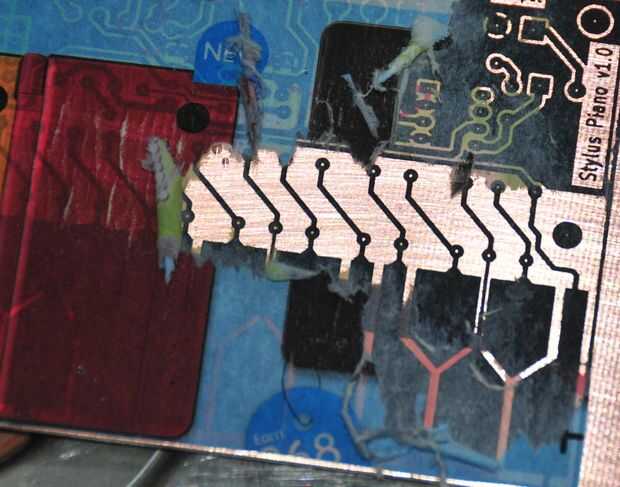

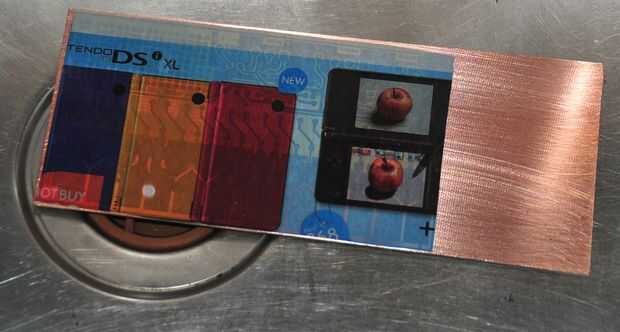

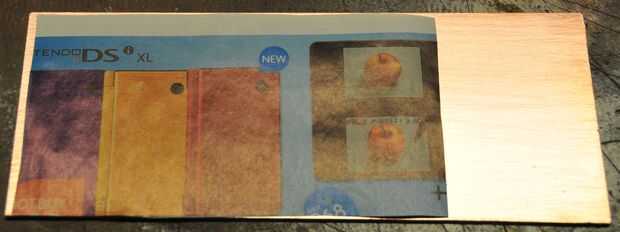

Catálogo papel: deje enfriar el tablero, entonces me senté la placa en agua caliente hasta que despegó el papel - usé mi dedo para eliminar suavemente las fibras que se quedaron atrás. Esta vez, tuve que lidiar con las manchas en el diseño.

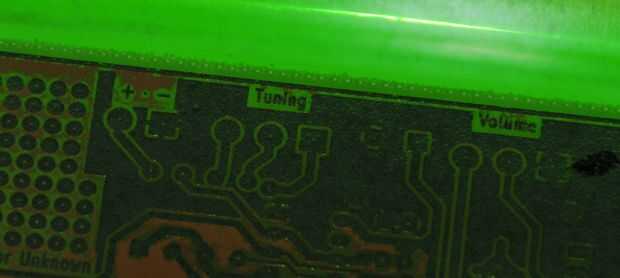

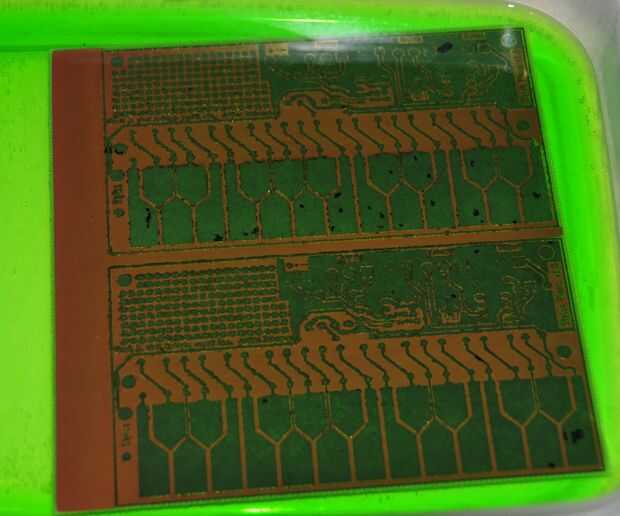

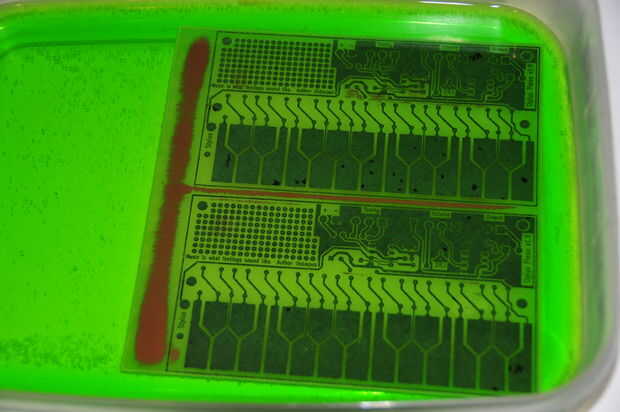

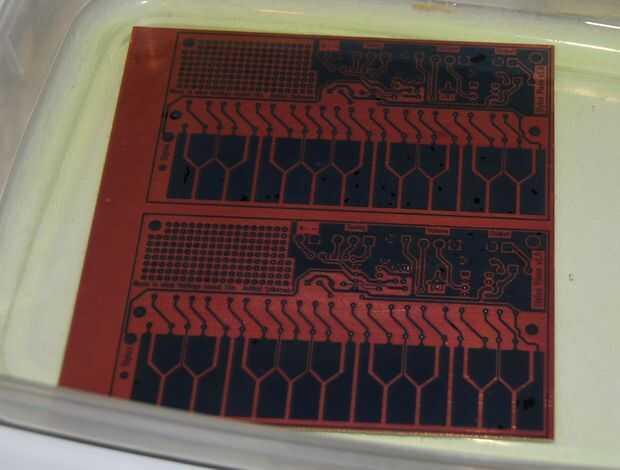

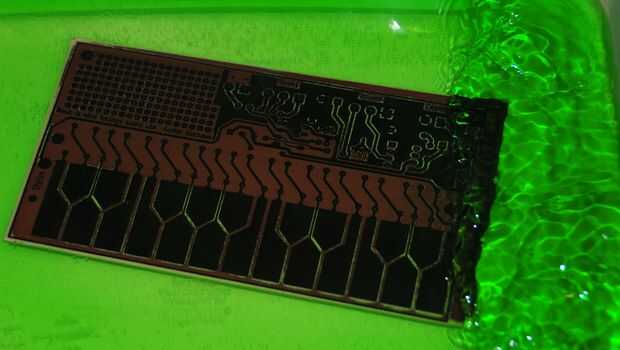

Una vez que estaba contento con la disposición - coloqué las tablas en el grabador - 150ml de peróxido de hidrógeno 6% mezclados con 75ml de ácido clorhídrico (para la limpieza de ladrillos). Con agitación continua, la Junta grabada en unos 4 minutos. Como con cualquier proceso de producción, tenga cuidado con los productos químicos - proteger su cuerpo utilizando equipo de seguridad apropiado y proteger las superficies de trabajo. El grabador dañará su fregadero de acero inoxidable si lo dejas. Esta cantidad será hacer cómodamente tableros de 2 o 3 mas de 6 "x 6"

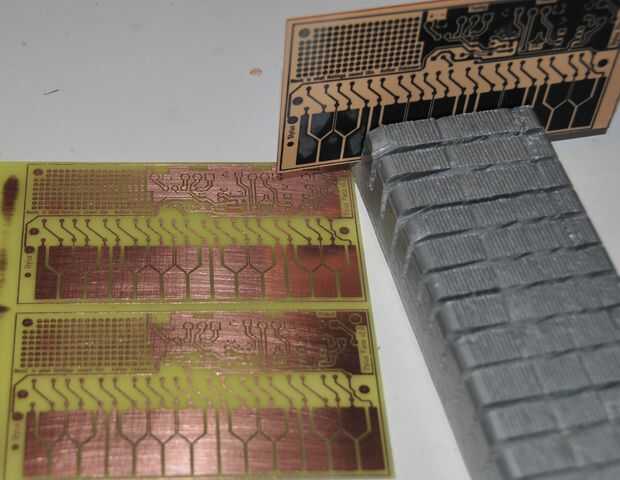

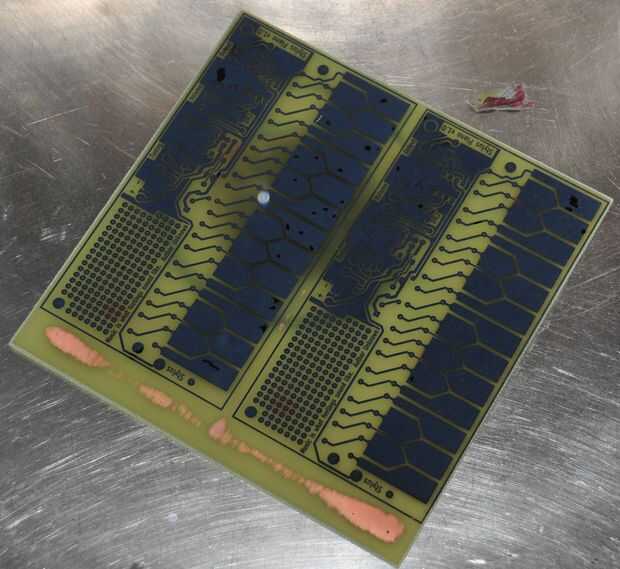

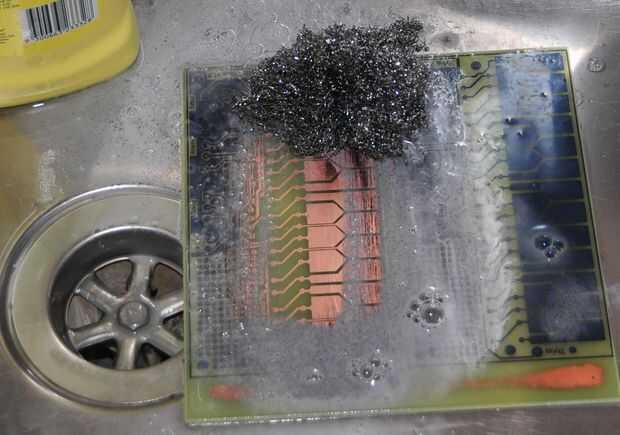

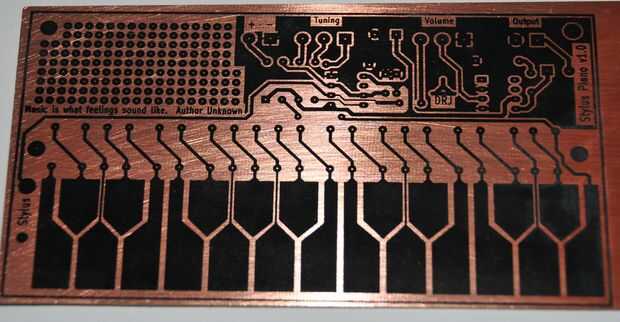

Una vez que estaba feliz de que las juntas habían terminado grabado, colocó en un baño de enjuague para detener el ácido de comer el cobre. Mientras se aclara, tomé uno de los tableros y limpia el toner de usando lana de acero. Tanto de los consejos tiene un buen enjuague con agua durante unos 5 minutos, cuando se saca y se secaron.
