Paso 2: Cableado todo para arriba

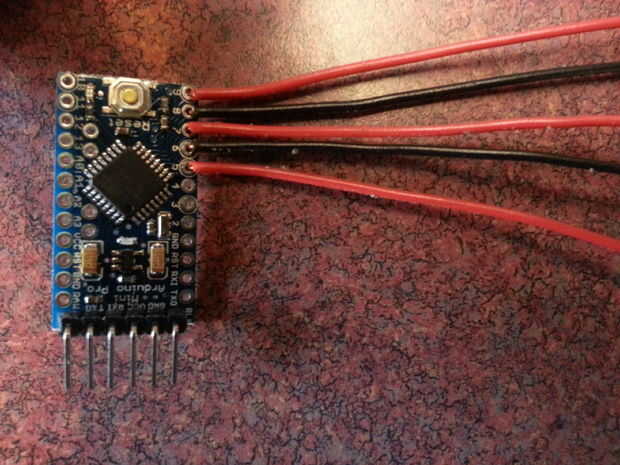

Primero tuve que conectar los cables de calibre 16 5 a Arduino. Usaba patillas 5 a 9 en mi proyecto. También utilicé alambre de color alterno, para hacer las cosas un poco más fácil cuando se trata de conectar LEDs a los pins correctos.

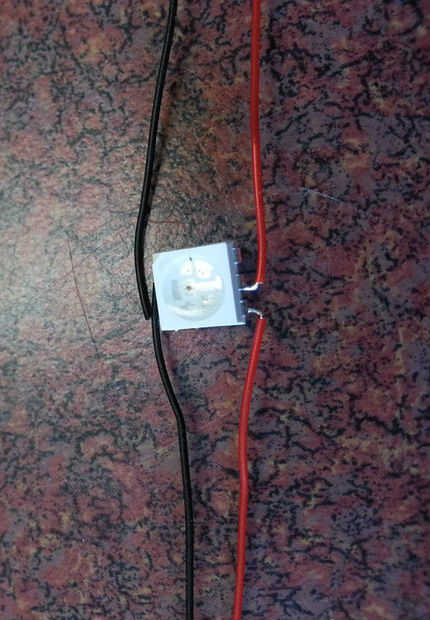

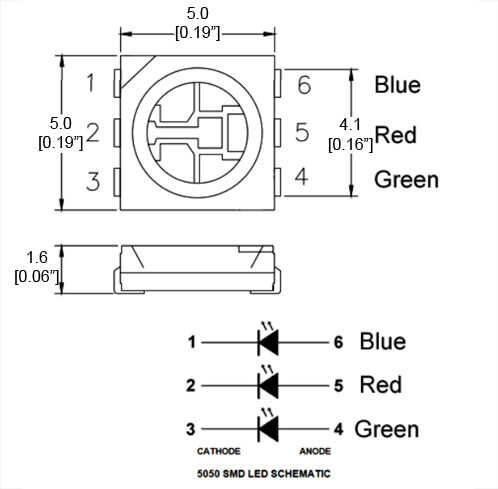

Seguramente haber elegido utilizar LEDs SMD llevó un poco más trabajo, pero el resultado final sigue siendo la misma. Conecté mis cables de 30 calibre con el conector rojo y verde como estos donde los colores solos me preocupaba por Navidad y a todos. Después de conectar todos los cables, necesita agrupar pines 2 con 4 y los pines 3 y 5. Esto es lo positivo del rojo a la negativa del verde y el positivo del verde al negativo de la red. Haciendo esto, yo puedo alimentar una forma roja se enciende, luego cambiar la dirección y verde se encenderá. Si usted usa un rojo/verde led con un cátodo y el ánodo, las cosas sería mucho más fáciles para usted y puede omitirse.

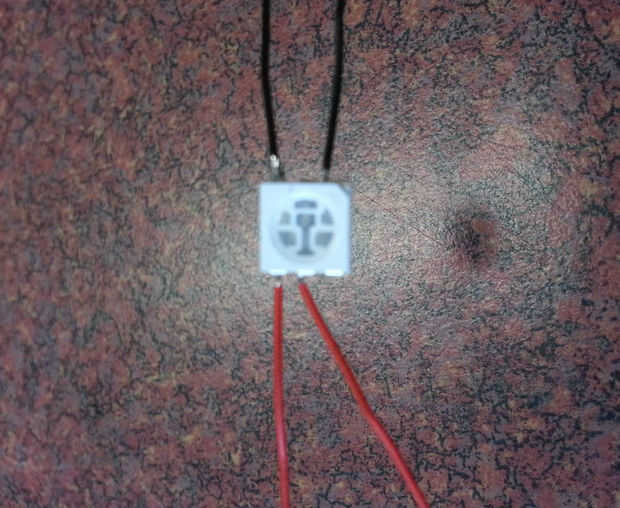

A continuación, comenzar a conectar los LEDs a los cables de la arduino como el cuadro demostrado. Comenzar con conectar una pata del LED, si usa rojo y verde, o un par de cables desde el SMD, el primer cable y el otro par al segundo cable. Al lado del led está conectado al cable de 2 y 3. En tercer lugar está conectado con los cables 3 y 4. Continuar hacerlo hasta que todos los LEDs están conectados siguiendo las imágenes proporcionadas. Nota que también conecta un resistor a un par de cables que salen de cada LED.
