Paso 4: montaje
El reloj de RGB consta de 4 partes principales:
-El controlador (es decir, Arduino)
-El hardware de conducción LED (controladores del cambio de registros, a menos que use APA102 o similar LED)
-El módulo de reloj
-La tablilla con 15 LEDs RGB de 8mm
Estas piezas pueden ser separadas o combinadas en uno o más tableros de cualquier manera. En mi proyecto es el controlador de una tarjeta con controladores de LED, pero esta no es una solución óptima. Si vas a compilar esto desde el principio yo aconsejaría poner chips de conducción LED en el tablero con LEDs: hay suficiente espacio para todo y habrá menos cables pegarse. Sin duda, habrá rastro cruces con cables (o resistencia R0) puentes, pero no muchos de ellos. Si está utilizando registros de desplazamiento 74HC595 como conductores de LED tendrá 45 resistencias para usar como puentes, por cierto. Tenga en cuenta que chips DIP (cambio de registros o LED controladores) se montará en el mismo lado de una placa de cara que los LEDs (uno sin cobre), así que evite usar titulares para mantener su altura al mínimo.

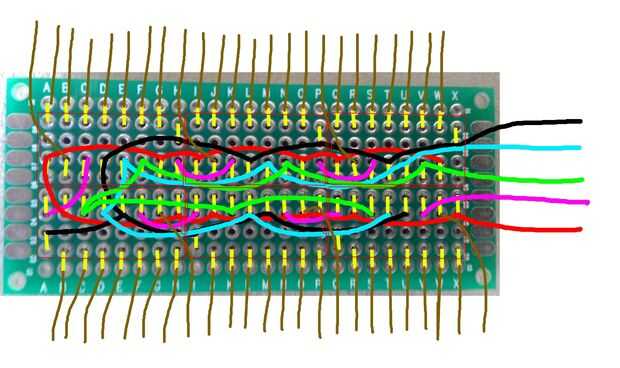

Puede ser tentador utilizar tableros perforados de prototipos para este proyecto. Por ejemplo, un tablero pequeño 3 x 7 cm puede albergar los seis fichas 74HC595, como se muestra arriba. Sin embargo, el cableado de dicho Consejo es un dolor de cabeza. Dibujaba todos los cables necesarios y de la soldadura de conectores (rectángulos amarillos) en dicha junta, puede verse la magnitud del desastre.
Las configuraciones de hardware de diferentes circuitos de conducción LED están disponibles en sus páginas respectivas bibliotecas:
- shiftPWM para los registros de desplazamiento 74HC595;
- tlc5940 para conductor del LED del TLC5940.
Si está utilizando chips de DM63x puede consultar las hojas de datos, pero su configuración es bastante sencillo: clavija 1 = tierra; Pin 2 = datos en; PIN 3 = SCK; Pin 4 = pestillo; pernos de 5-20 son salidas de LED; PIN 21 no se utiliza aquí y puede deja solo o conectado a tierra; PIN 22 = datos de salida (va a datos en el siguiente chip encadenado); PIN 23 = REXT, debe conectarse a través de la resistencia de 2k o 3 k a GND; PIN 24 = Vin, solo entrada de 5v, se recomienda un capacitor de 100nF. Si estás usando SPI, en datos es pin 11 en Arduino, SCK es pin 13 y cierre es pin 10 por defecto, pero puede cambiarse a cualquier cosa que usted desea (aunque pin 10 debe permanecer en modo de salida para trabajar correctamente la interfaz SPI).
No trate de alinear el conductor del LED o cambio pernos de registro en la forma 'correcta', es decir, así que la salida 1 va al rojo el LED 1, 2 a verde, 3 azul, 4 rojo LED2, etc.. Solo los conecte en forma más conveniente: no importa como siempre vas a ser capaz de hacer una substitución de la tabla en un programa y abordar su LED a través de él. Por ejemplo, aquí es mía:
uint8_t led15table[45]={43,42,41, 25,48,47, 28,27,26, 38,39,40, 24,33,34, 44,45,46, 10, 9,32, 18,19,20, 37,36,35, 23,22,21, 29,30,31, 11,12,13, 17, 8, 7, 3, 2, 1, 6, 5, 4}; Lo que es importante sin embargo es la manera de poner LEDs en el tablero, todos se colocarán idénticamente, nunca dio vuelta boca abajo o al lado. Porque el LED RGB se compone de tres diodos LED se verá diferente cuando se mira desde diferentes lados incluso si presenta el mismo color.

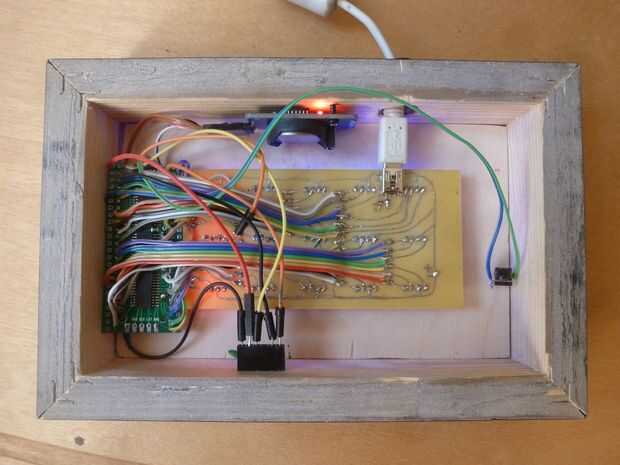

Así, supongamos que decides hacerte una placa de LEDs y sus conductores y luego conectarlo a un Arduino Nano/Mini y un módulo de reloj – tres tableros en todos. En ese caso necesitarás un tablero recubierto de cobre de un lado para dibujar todos los rastros de, tamaño 5 x 10 cm es bueno para este proyecto. Como la densidad del tablero es bastante baja, puede dibujar fácilmente todos los rastros con un marcador como el Edding 780 0,8 mm.
Si vas a usar chips SMD en lugar de inmersión que, sobre todo en el paquete TSOP, el marcador no podrá proporcionar finas suficientes líneas para los cojines de la soldadura. Si usted tiene una impresora láser, se puede ir por la técnica descrita en este instructable. Si no tienes la impresora, todavía puede extraerse la soldadura cojines utilizando asfalto aka laca barniz betún (o un grabado más caro o eau-forte suelo disponible en las tiendas del artista) y una aguja. Cubierta de los lugares destinados para los cojines de la soldadura con la laca, dejarlo seco, a continuación, dibujar la traza describe con una aguja, usar un dardo quebrado.
No te olvides de fuente de alimentación. Si está utilizando un Arduino Nano puede utilizar su conector USB, pero con Mini Pro tendrás que colocar un conector de la placa de LED.
El proceso de hacer un tablero y grabado con solución de peróxido de hidrógeno y ácido cítrico se describe en el paso 5 aquí. Es una buena idea dibujar primero la Junta en algún editor – con un pequeño unilateral se puede usar cualquier libre o software de la versión de evaluación. Es fácil cometer errores sin este paso, por ejemplo, yo olvidé una conexión y tuve que soldar un cable al ánodo del LED.

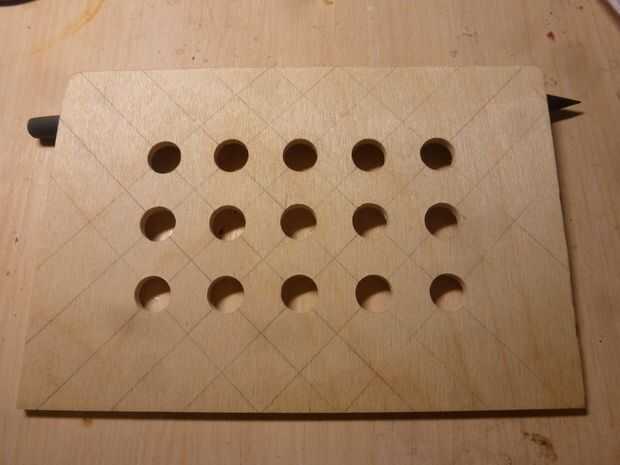

Una vez que la junta esté lista, cubrir todos los rastros con estaño para evitar la oxidación y soldar todo excepto LEDs en él. Antes de soldar LEDs preparar un 'campo de exhibición' para su dispositivo, es decir, un tablero de madera contrachapada que los LEDs se pegarse hacia fuera de. Mi 'display' es 15 x 9 cm de tamaño, pero que es un poco pequeño, ir para 15 x 10 cm por lo menos acomodar todo perfectamente. Cortar la madera contrachapada y taladre orificios para LEDs en él. Algunas astillas es inevitable, pero pasta de relleno se ocupará de él. Tenga mucho cuidado al taladrar agujeros, podrá alinear el taladro, como incluso imperceptibles errores de todo el micrón o ángulos mal será algo visibles cuando los LEDs (este es un Consejo difícil aprender como se puede ver en las fotos de mi reloj). Introducir LEDs en sus agujeros, y luego soldarlos a la placa de LED: de esta manera harás que se colocan donde quiere.
Ahora puede quitar el tablero de madera contrachapada, pintura y enmarcarlo. El marco es la parte más cara de mi proyecto: cuesta la mitad del presupuesto total. Es por eso que un 15x10cm (también conocido como 4 x 6") 'Mostrar campo' es mejor, ya que es un tamaño estándar para marcos de fotos baratos (un excelente Ribba de IKEA es un ejemplo; esos marcos también están disponibles en tiendas de fotografía). Sin embargo el marco ideal debe ser lo suficientemente profundo para albergar todo, se llama perfil cuadrado, estos marcos se utilizan para mostrar los insectos muertos y tal.
