Paso 1: Conceptualización, diseño y modelado
Conceptualización
Antes de embarcarse en la tarea de diseñar un edificio así de metro, hay algunos peligros potenciales que deben ser abordados. Son-
1. no-escalabilidad - estructuras subterráneas son difíciles de escalar, especialmente en términos de profundizar
2. construcción de costos - es en general más costoso construir bajo tierra que sobre la tierra.
3. psicológica Factor - hay posibles impactos psicológicos negativos con prolongada habitación subterránea.
Nuestra solución-
'Creemos' arquitectura diseño surgió con aborda estas cuestiones al intentar resolver el problema de la restricción de tierra. Se basa en el principio de funcionamiento de un taladro de tierra. Consiste en un eje central rodeado por una estructura helicoidal.

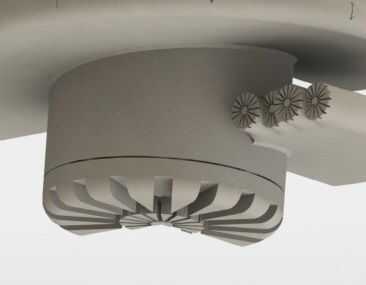

En la base del eje central hay un enorme cabezal para quitar el suelo debajo de él. Del mismo modo hay cuatro cabezas superpuestas aburridas al final de la estructura helicoidal. El bloque de vestíbulo de entrada que sirve como la entrada principal al edificio también contiene potentes rampas hidráulicas para ayudar en el movimiento aburrido de toda la estructura.

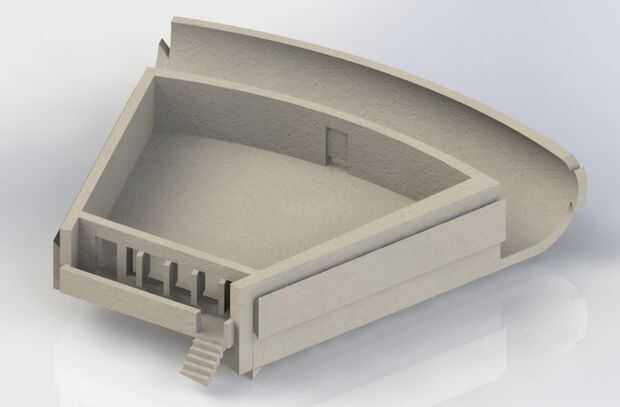

La clave de la versatilidad de nuestro edificio se encuentra en el diseño modular del bloque de viviendas. El vestíbulo de entrada bloque permanece fijada en la superficie. Como toda la estructura agujeros en la tierra, se crea un espacio entre el vestíbulo y el primer bloque de vivienda al principio de la estructura helicoidal. Un nuevo bloque de vivienda puede instalarse entonces periódicamente. Los lados de la columna central también se acumulan. Esto permite una escalabilidad en términos de espacio en el edificio.
Diseño

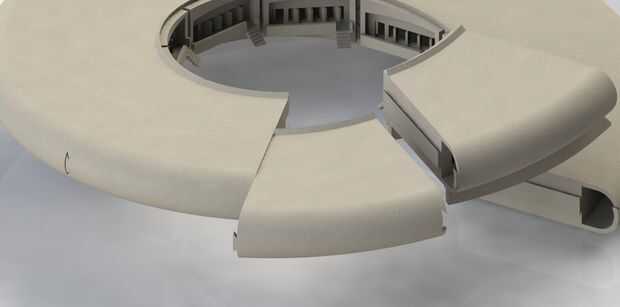

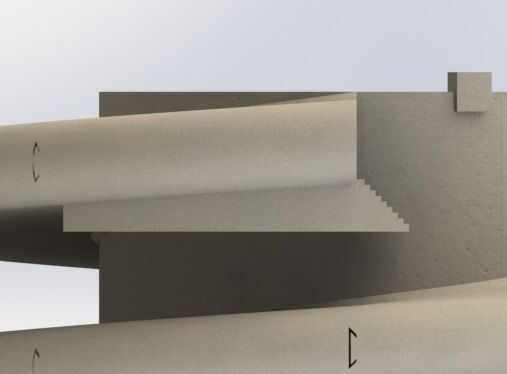

Para cada ronda completa en el eje central hay 10 módulos de vivienda. Acceso a cada bloque de viviendas es a través de la rampa en espiral principal (1:12 degradado, se ajustan con algún código de la edificación creo) que funciona en todo el edificio. Un elevador integrado y el hueco de la escalera permite a los ocupantes acceder a cada uno habitación bloque lejos de no más de 5 módulos. En la parte posterior de cada habitación bloque es un corredor de servicio masivo que también recorre toda la longitud del edificio. Se utiliza para transportar el suelo excavado en la superficie y sirve como una ruta de evacuación en caso de emergencia.
A casa en coche más el mensaje de que la impresión 3D puede ser un medio eficiente de fabricación, estos bloques de vivienda modulares pueden construirse concebible mediante hormigón impresión 3D en una ubicación fuera del sitio. El eje central también puede imprimirse en una manera similar por una impresora a lo largo de la circunferencia del eje. Creemos que la implementación a gran escala de la impresión 3D aquí será reducir el costo de construcción del edificio.

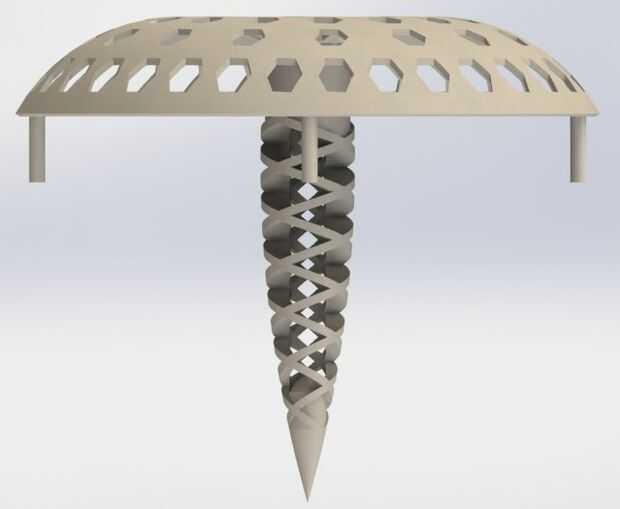

El edificio entero metro está cubierto por una estructura de techo en forma de paraguas. Los orificios hexagonales son paneles solares que producirán energía para aumentar el uso de los ocupantes. La columna central sirven como una estructura para la recolección de agua lluvia que puede ser posteriormente utilizado con diversos fines no potables, o puede ser desviada para crear lluvia interior de la columna central. Lo más importante es la columna también desviar la luz del sol en todas las partes del edificio durante el día para la iluminación, mitigando los impactos psicológicos con prolongada habitación subterránea.
La escala de diseño aquí es 1:266. Cada habitación contiene aproximadamente un espacio de 150 metros cuadrados. Hay 40 módulos en el edificio (para este modelo), incluyendo el bloque de vestíbulo de 1 entrada y 2 servicio y aburrido bloque en la parte inferior de la estructura helicoidal.
Modelado
El modelo fue dibujado en Solidworks. Como el tema principal del edificio rodea un sacacorchos, utilizamos el comando 'Hélice y espiral' debajo de 'Curvas' para dibujar un segmento de la longitud de espiral (para el módulo de individual, espiral tiene una pendiente de 1:12 y se utiliza un barrido angular de 36 grados). Usando ' barrida jefe/Bass ' dibujamos la forma básica de cada uno de los bloques. Varios detalles entonces fueron agregados más adelante.
ADVERTENCIA ***

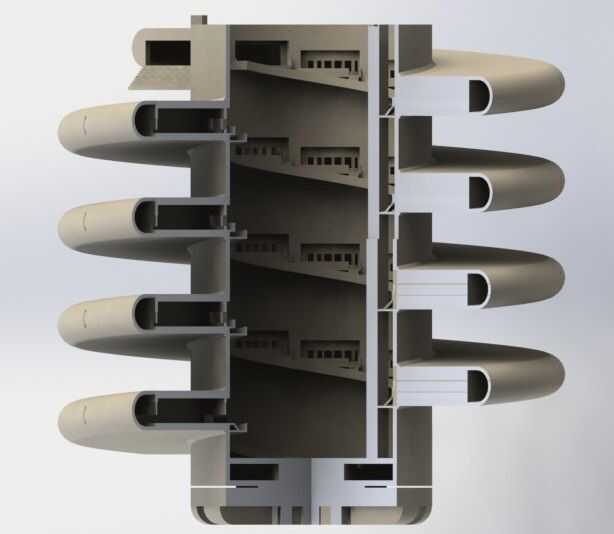

Subido. Ficheros STL aquí no han sido probados en todos modos para la compatibilidad. Que se carguen más como una referencia. Si desea imprimirlo de todas formas, probablemente se necesitan algunas modificaciones leves. También esta serie de archivos no tienen el corte transversal que permite ver el edificio al lado como se muestra en las fotos. Para consulte la siguiente sección.
