Paso 2: Hacer el molde
Esto puede hacerse de muchas maneras, pero usé un cortador láser para convertir un logo en el diseño requerido.
El molde se compone de varias capas, cada una con detalles diferentes. orificios de 6mm se colocan en cada capa para la dirección. Finalmente encajarán en el M6 perno que sujeta el conjunto.
Para mi logo de Derby molino de seda, esto requiere 3 capas principales, junto con una pieza delantera y trasera.
Las tres capas principales del logotipo son:
- La forma de la parte posterior del llavero (un redondeado rectángulo) - corta en acrílico de 2mm
- La forma del contorno del molino - corte en acrílico de 2mm
- Los ventanas y detalles del molino - cortar en polipropileno 0,8 mm
Las piezas delanteras y traseros fueron cortadas de acrílico de 5mm, por lo que era fuerte. Utilicé una capa adicional en la espalda, como las tuercas de 6mm se conseguían de la manera. Comprobar las fotos para más detalle sobre esto.
Los archivos DXF están disponibles aquí, por favor ajuste su insignia/diseño.

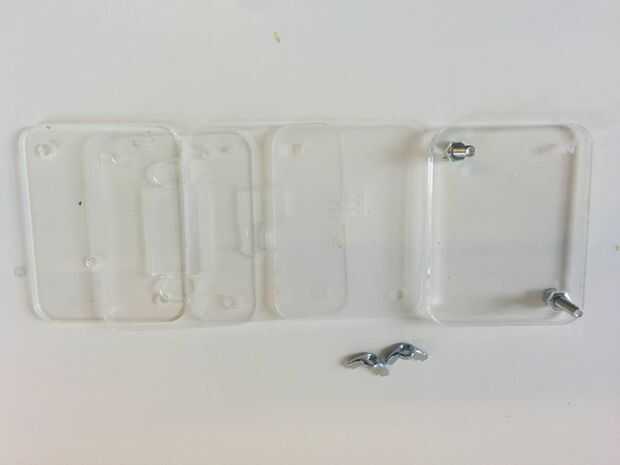

Etiquetado las capas con números 1-6, para que sean fáciles de poner orden.

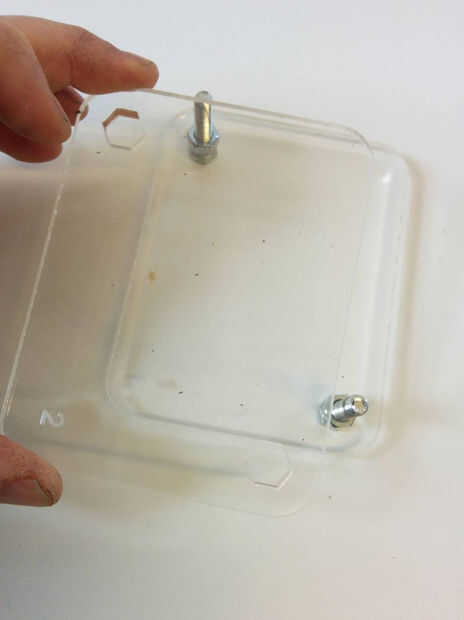

El M6 perno pasa a través de la pieza posterior, con otra pieza de acrílico de 5mm a nivel de la parte posterior para las tuercas M6. Estas tuercas sostenga el perno M6 en su lugar para no seguir deslizándose hacia fuera.
Las tuercas de mariposa van en la tapa y pinza todo cerrado, cuando dejamos el molde enfriar.
