Un hombre eléctrico desfile de disfraces de Halloween (5 / 13 paso)

Paso 5: Alambre para arriba de los LEDs

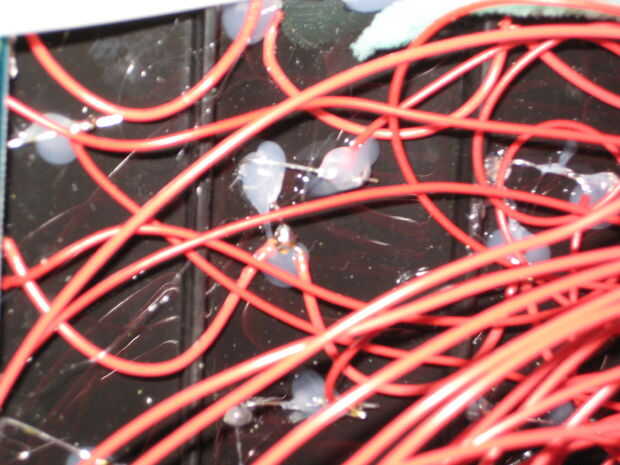

Era de circuito del conductor LED de la que fui con un diseño de ModernDevice. En el diseño de los LEDs todo Conecte un común 5 voltios. Después de algunas consultas con mi amigo Steve (que sabe más que hacer de electrónica) pensamos que podía ahorrarme muchas soldaduras agrupando los cables positivos de los LEDs. Mi trabajo de cableado era un desastre, pero se puede ver algo que había soldado los cables puente corto a lo largo de los cables positivos de cada fila de LEDs. A cada cable negativo, soldado un cable sobre un pie largo. Al final de cada fila, yo soldar otro cable largo de pie hasta el final del grupo de cables positivos. Usé pegamento caliente para evitar cortos circuitos donde los cables de los LEDs parecían que podrían tocar. También pegué la lleva a la Junta para reducir al mínimo movimiento. Sí, yo no soy muy bueno en soldadura. También hice los cables de un pie de largo en previsión de tener que mover cosas alrededor con el fin de "arreglar" algo más tarde.
