Paso 3: La cámara de combustión y el filtro de ciclón

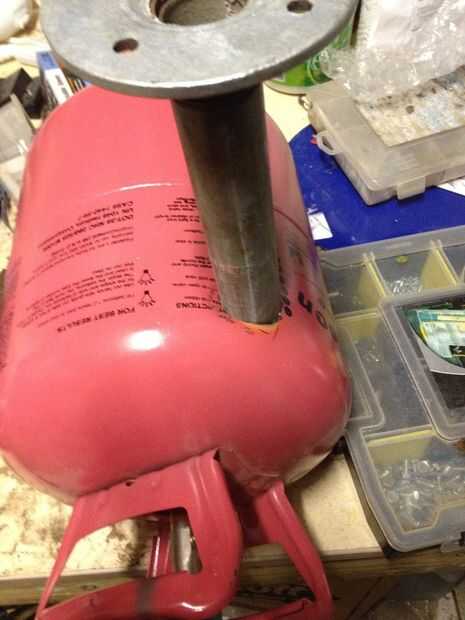

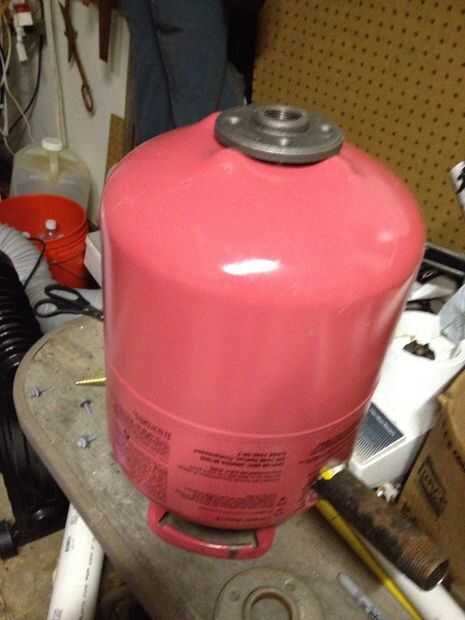

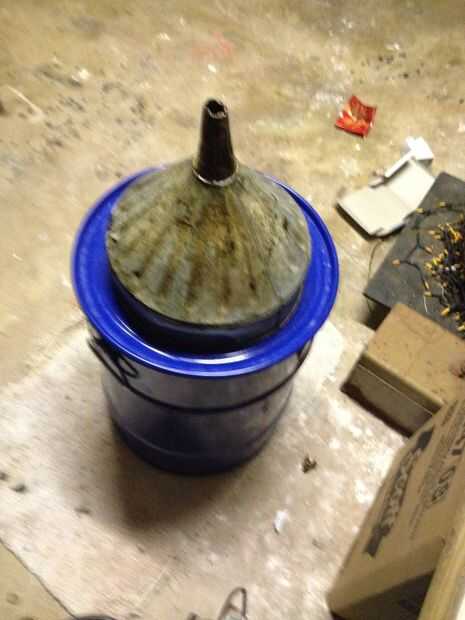

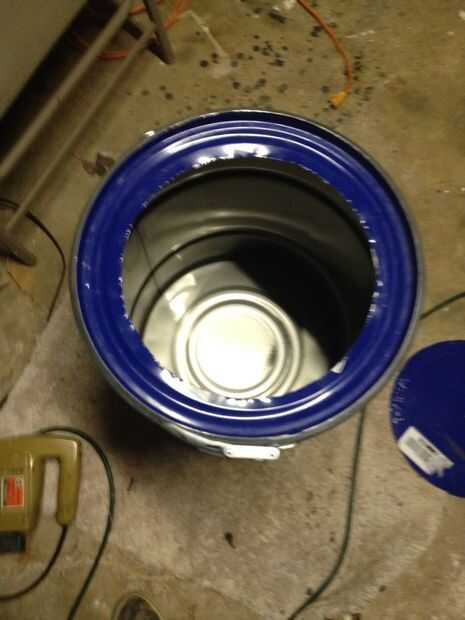

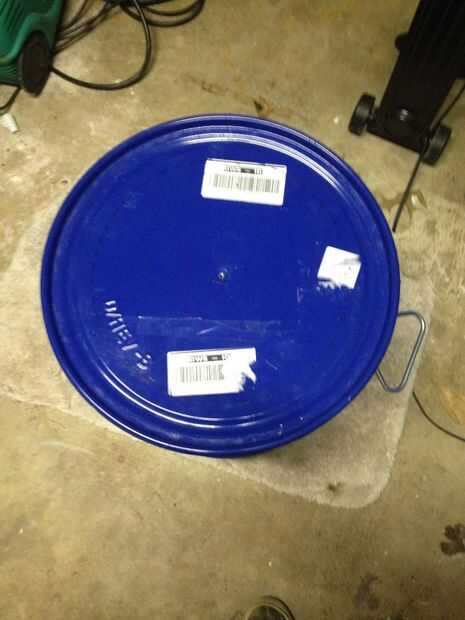

Necesitaba encajar el embudo en la tapa del barril, así que corte un círculo de 12" en la tapa y caer el extremo de la boquilla del embudo a través de la abertura. Cabe muy bien. El metal sobrante irá de nuevo a la abertura del embudo. Una brida de piso de 3/4 se une a la parte del tubo. Obtiene adaptado hasta una boquilla de 1" que recorre al lado del tanque del globo y entra en un ángulo tangencial. Esto enviaría el humo espiral hasta la parte inferior para que los alquitranes se goteen en un tarro de bolas montado debajo de. Brida del piso otro se monta en la parte inferior del tanque y un niple de 3/4" cae a la tapa del frasco de conservas. Le puse un adaptador galvanizado bajo la tapa para fijar el tubo. Una segunda tubería sale del tanque en un ángulo pronunciado para el humo que se tirará en la cámara siguiente.

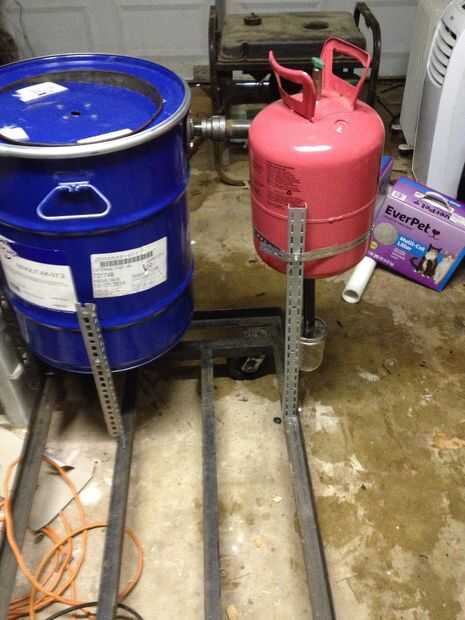

Quería que la cámara de combustión y el filtro de ciclón para instalarse permanentemente a la dolly, usé algunos tramos de ángulo ranurado para hacer las piernas para el cañón y el tanque, luego atornillar las patas a las paredes laterales en un extremo de la plataforma rodante. Esto me ayudó a visualizar dónde conectar los dos juntos en la parte superior.
