Paso 6: Ejemplo #2: curva de dilución (fotómetro)
El segundo ejemplo es una curva de dilución de un colorante rojo.

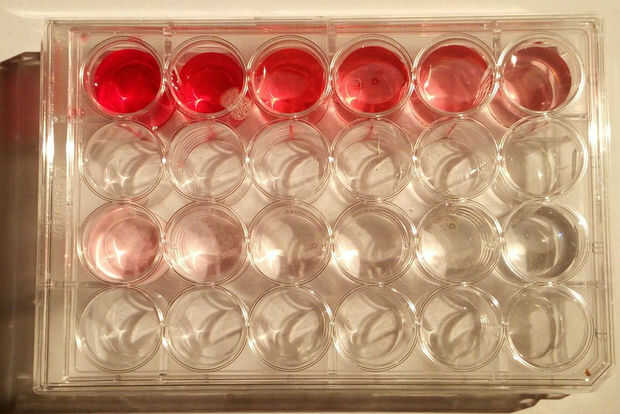

Como se muestra en la imagen, una serie 1:2 dilución se estableció, con un valor adicional en blanco. Las diluciones fueron medidas de la menor a la concentración más alta, usando el sensor fotométrico (TSL2591) y un LED verde (Nichia NSPG500DS) como fuente de luz. Los valores medidos fueron escritos a un archivo CSV y analizaron usando LibreOffice Calc.

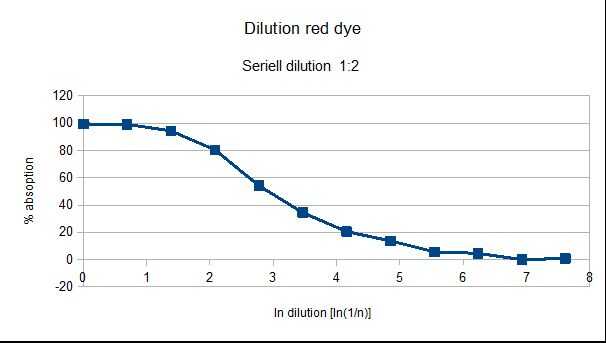

El gráfico resultante de la lin-log (lineal: absorción vs logarítmicas: concentración) dio la típica curva S-shaped en estas mediciones. A bajas concentraciones hay una relación directa entre la concentración de colorante y absorción de la luz, mientras que en concentraciones más altas se aproxima asintóticamente a un nivel máximo (absorción total). Usando la curva, la gama de detección útil puede estimarse para cubrir dos registros (100 x) de la concentración, que es razonable para un dispositivo fotométrico.
