Paso 3: Montar el soporte de la batería
Para empezar, usted necesita para encontrar el centro del frisbee, solía "X" método de medir el diámetro y el radio (camino medio) de la marca de dos formas diferentes. Se puede también usar la pequeña protuberancia que es generalmente un producto del proceso de fabricación de fabricación de un disco volador (incluso se puede ver en la foto), pero la medición es una buena manera de comprobar.

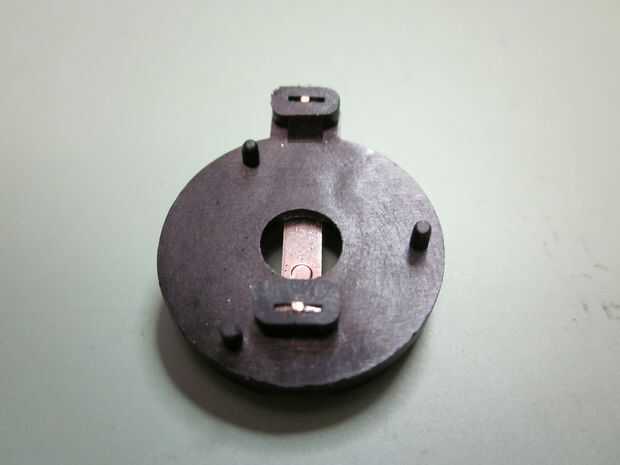

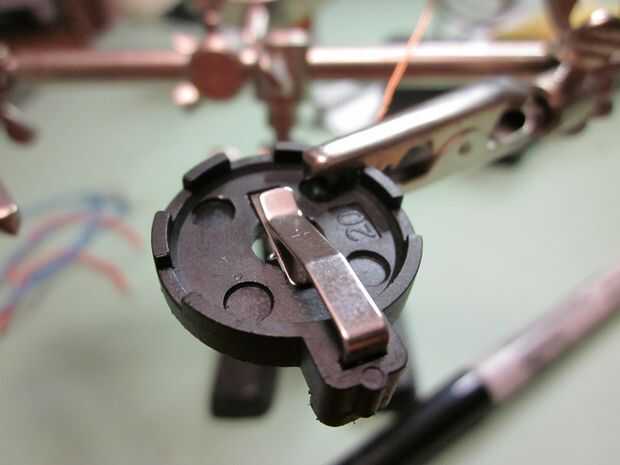

A continuación, tenemos que modificar el soporte de la batería. Mi receptáculo de la pila fue hecha en un perfboard o PWB, basado en el hecho hay dos pequeños hilos lleva en el fondo y pequeños pilares para sostener el soporte sobre el tablero. Aprovecharemos estos pilares cuando pegado y colocación del sujetador, sin embargo, los conductores deben modificarse. Este es el proceso paso a paso de cómo se hace todo el proceso:

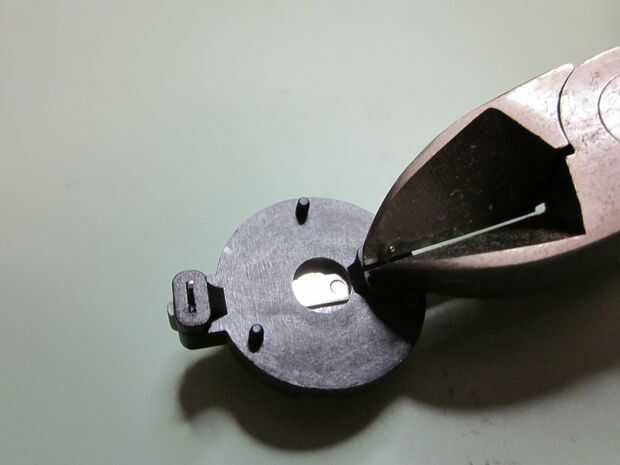

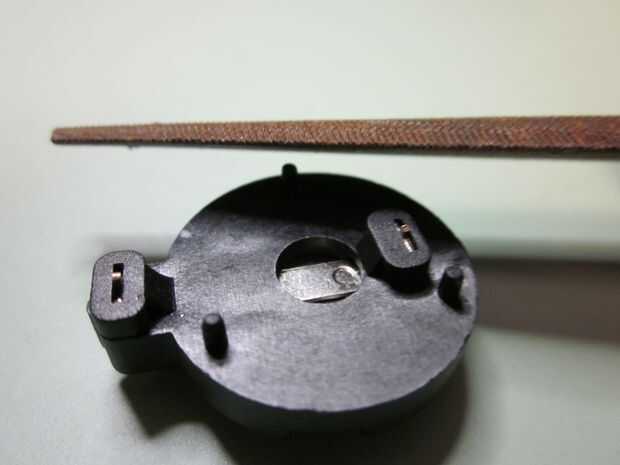

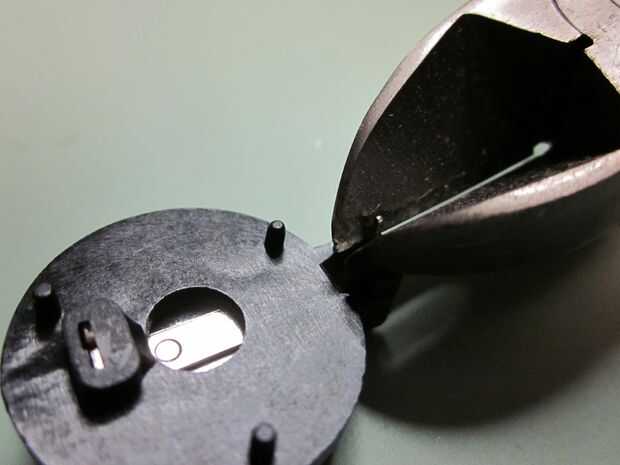

-Cortar los conductores y archivo. Vamos a hacer nuevos contactos más adelante.

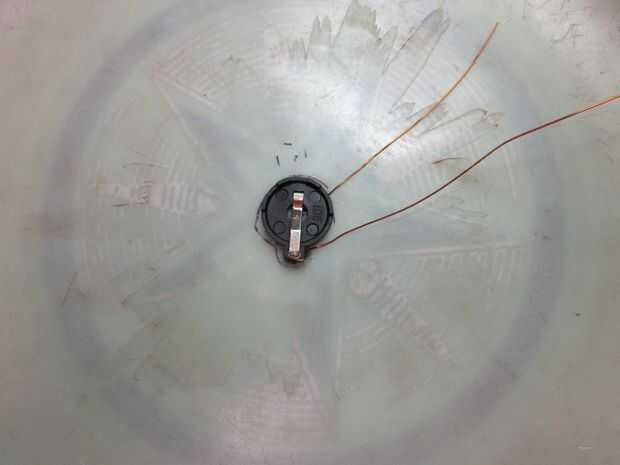

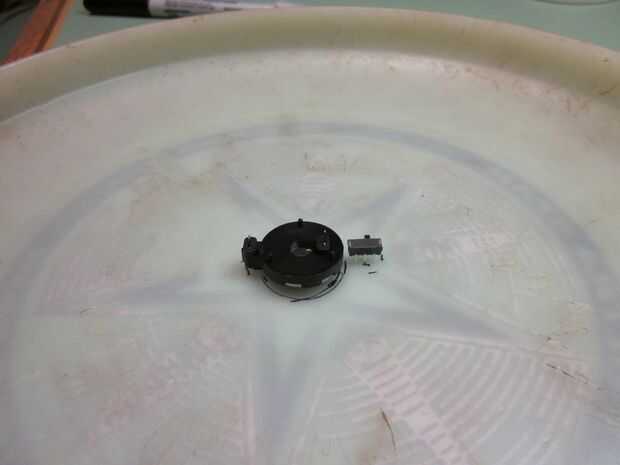

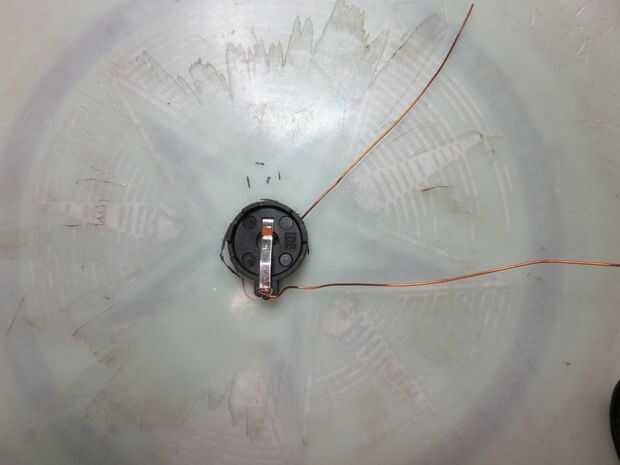

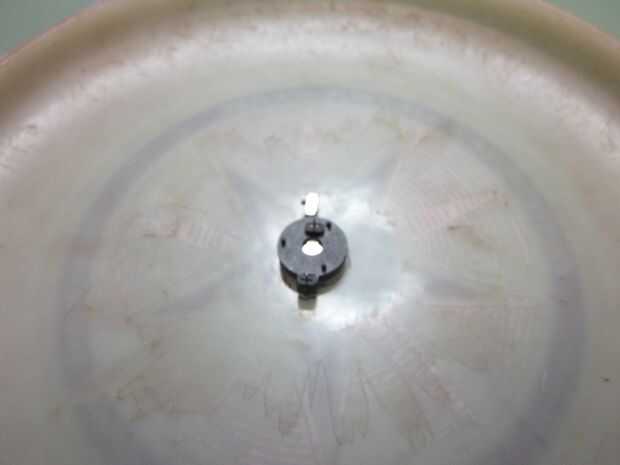

-Coloque el soporte de la batería en el centro del disco volador. (Para mí, había un pequeño agujero en mi soporte de masa que hace esto más fácil) y empezar el plan a donde puede ir el resto de sus componentes y los cables para tener una idea de cómo proceder. Como se puede ver en las fotos decidí colocar el interruptor directamente enfrente del positivo (el clip). Al final, el interruptor se movió desde paralelo al clip perpendicular al clip (verá esto en fotos más adelante), sin embargo posicionamiento es irrelevante en este punto. Lo que usted realmente necesita saber es donde va el polo negativo. El portapilas sandwiches básicamente la célula de la moneda. Ya hemos recortado los conductores, necesitamos un nuevo camino para el polo negativo. Por lo tanto, tenemos que modificar el titular y soldar un cable nuevo. Mi titular tenía un agujero en la parte inferior, que conducen el acceso directo a la terminal negativa y para un fácil punto de soldado. Sin embargo necesitaba derretir a un camino para el nuevo cable para que el titular aún podría sentarse a ras. Lo que usted realmente necesita saber colocando todos sus componentes es saber donde que llevan se va por lo que correctamente puede fundir un agujero para el cable. Marca donde todo va. Si usted está confundido, sólo tienes que seguir junto con las fotos y prometo que entenderás.

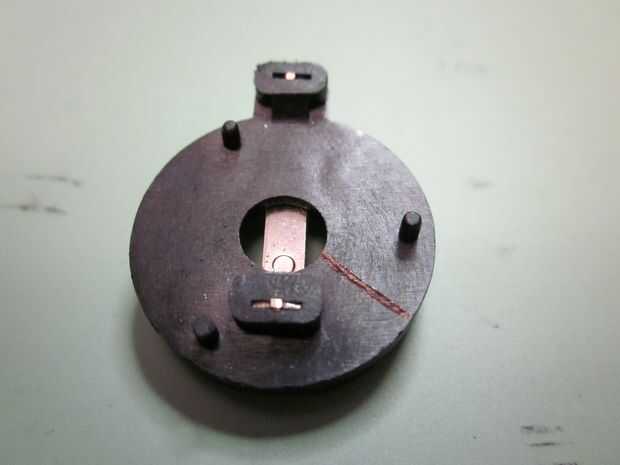

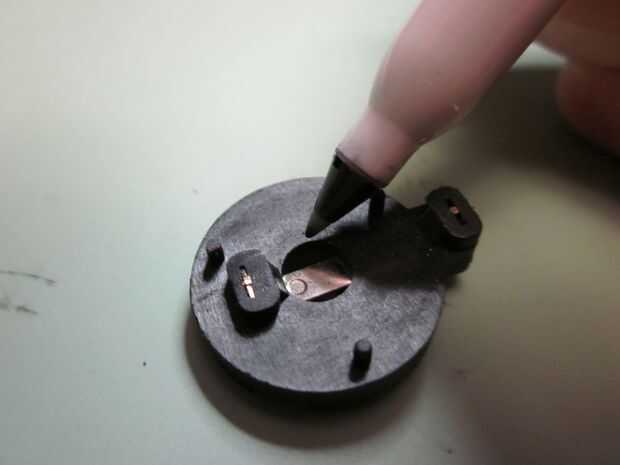

-Dibujar el espacio que el cable va a caber en.

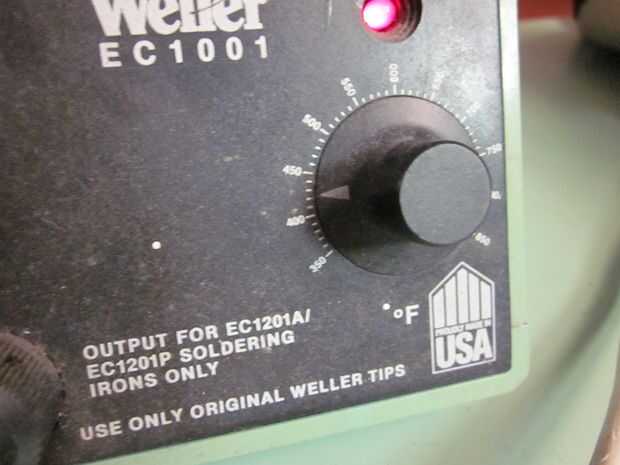

-Calentar el soldador a unos 400-500 grados Fahrenheit. Si no sabes a qué temperatura se derrite el plástico, calentar y probar un poco a la vez hasta que encuentre un punto son cómodas con y no fuma.

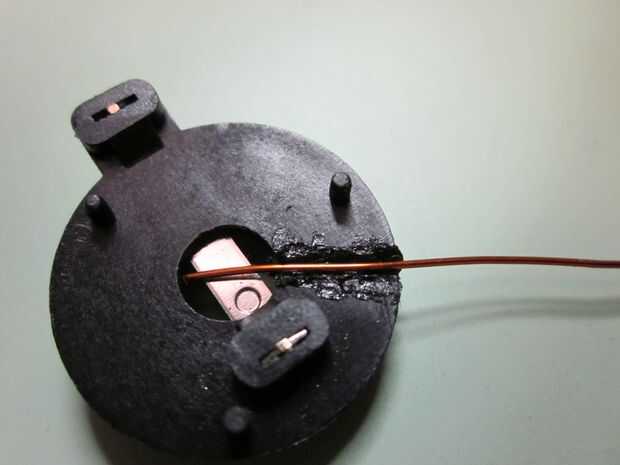

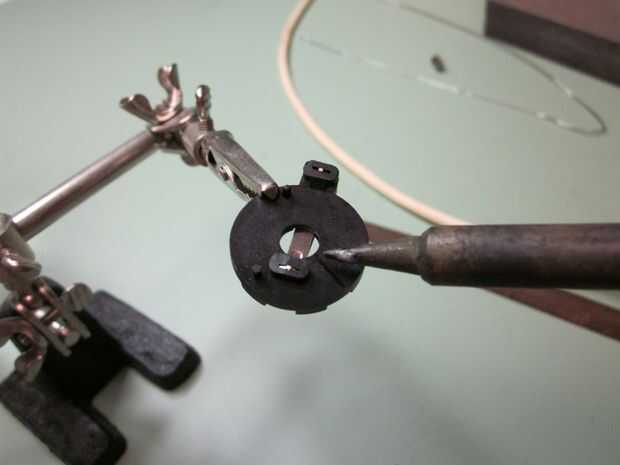

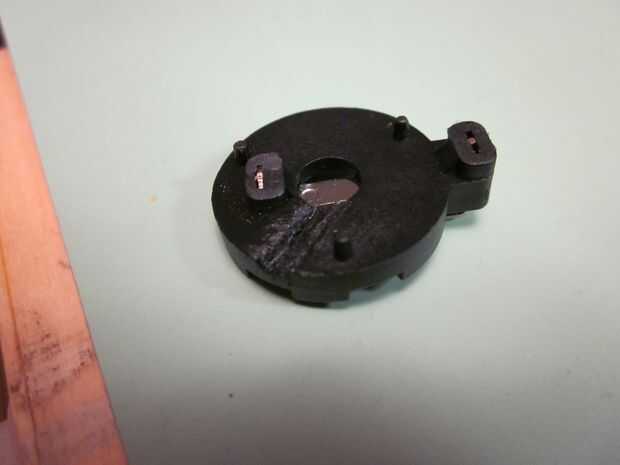

-Derretir la zanja que el cable va a pasar con el soldador. Asegúrese de comprobarlo en profundidad con un cable de repuesto y otra vez para asegurarse de que su profundidad suficiente. Nota: cuando derretir plástico pulsando en él, se hace una cresta encima de la zanja y el plano inicial de la parte inferior del soporte. Vas a querer alíselo con la plancha para sentarse a ras más tarde, y se puede hacer fácilmente con un poco de práctica. Si usted realmente no puede hacerlo por la fusión de lo, sólo tiene que utilizar papel de lija o un archivo, pero no me gusta este método ya que toma más tiempo.

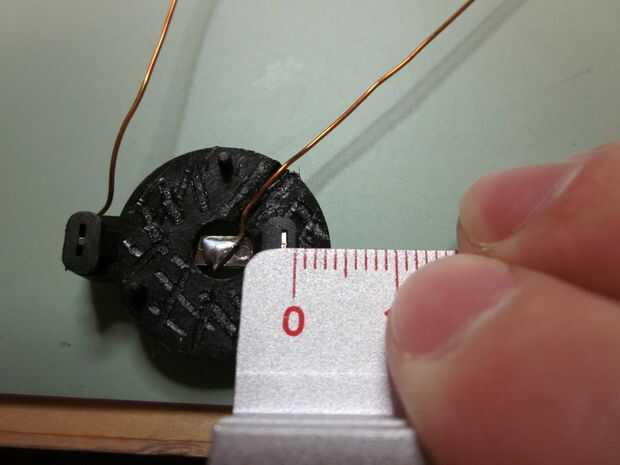

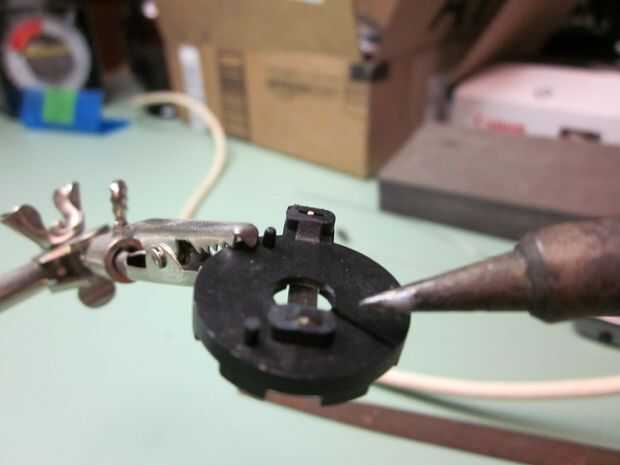

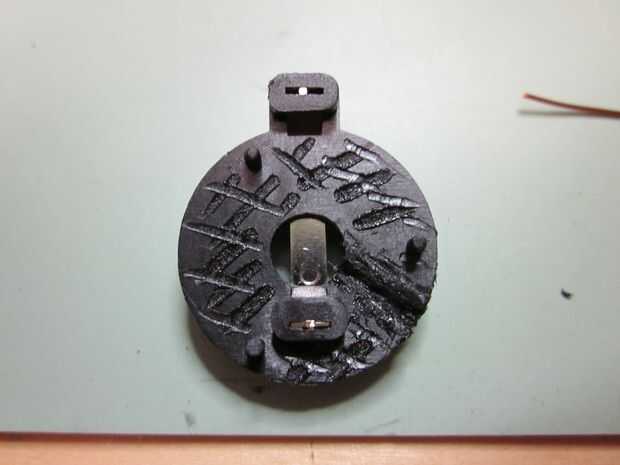

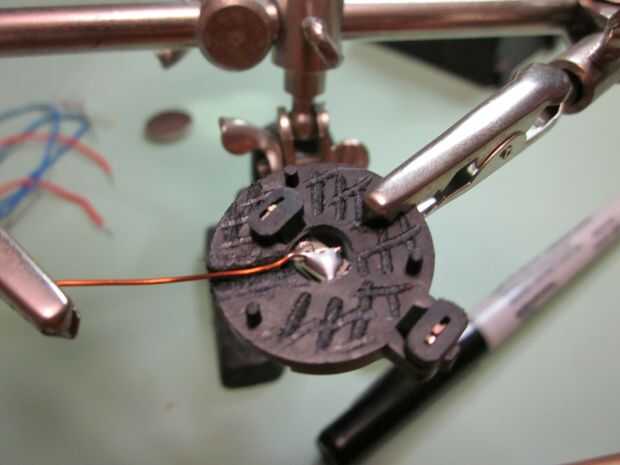

-Ahora ya tienes tu soldador calentado para arriba, marcar la parte inferior del soporte para desbaste hasta un poco como se ve en la foto. Esto hará que el palo de epoxi mejor más adelante cuando nos pegue abajo. Recuerde que usted está haciendo un artículo que se utilizará (a veces muy áspero) por lo que no quiere tomar ninguna precaución cuando lo que es. Tómese su tiempo cuando haciendo todo y saldrá cómo desea que al final y tendrá más tiempo para romper.

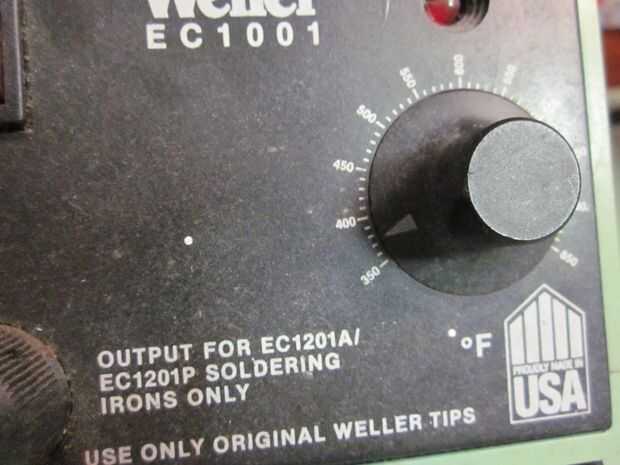

-Con titular modificado hasta el punto que desee, raspar el plástico de la punta (esto es más fácil hacerlo cuando la punta no está caliente) y calentar hasta una temperatura más alta.

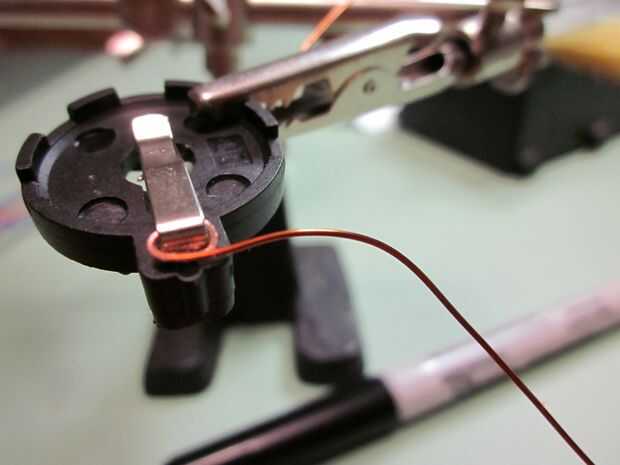

-Tira el esmalte un alambre y soldadura en la parte inferior del soporte.
-Si desea, también puede soldar un cable en el borne positivo (lo hice) pero finalmente se eliminará al final. Es muy útil cuando se están probando los LEDs en pasos posteriores.
Ahora, es tiempo de modificar el frisbee para aceptar nuestra titular y hacerlo más al ras y más compacto. Lo hice aprovechando esos pilares poco en la parte inferior del soporte. Derritió los agujeros para que puedan caber, en el frisbee. Esto permitió un ajuste mejor, más fuerte y más al ras contra el disco volador. También significaba que no tenía que fundir más el soporte de la batería, que habría sido más difícil. Aquí está un paso a paso:

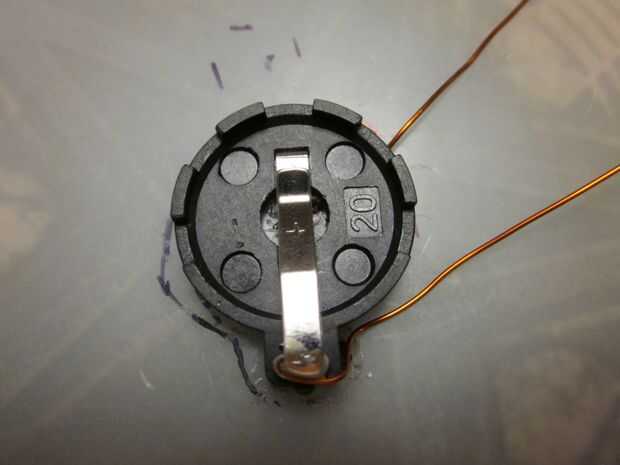

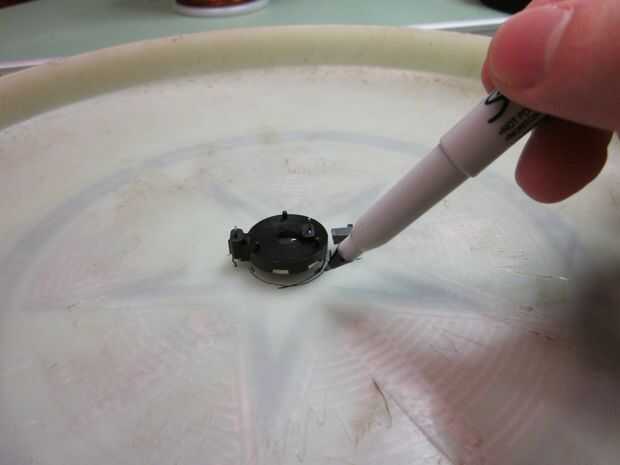

-Coloque el soporte de su en su original marcada en el disco volador y ahora, en lugar de trazado alrededor de él, intentar colocar el marcador debajo de él y marcar donde están los pilares. Puede utilizar una regla para medir desde el borde como como lo hice, para ver cuánto los agujeros tienen que ser, o usted puede ir con el flujo. Utilicé los tres métodos aquí, y puesto que todos los agujeros van a llenarse de epoxy más adelante, todo lo que realmente necesitas es un color apto.

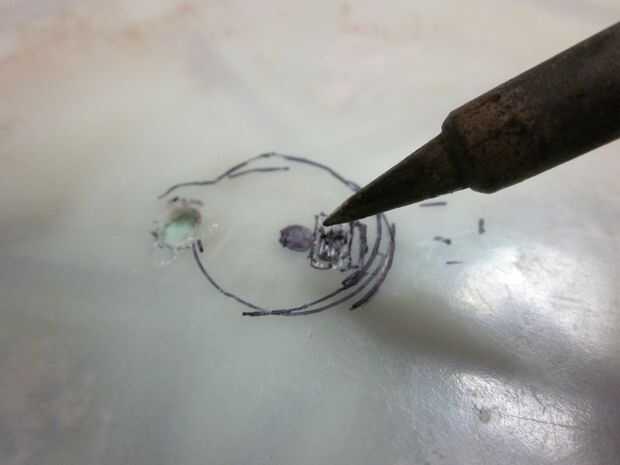

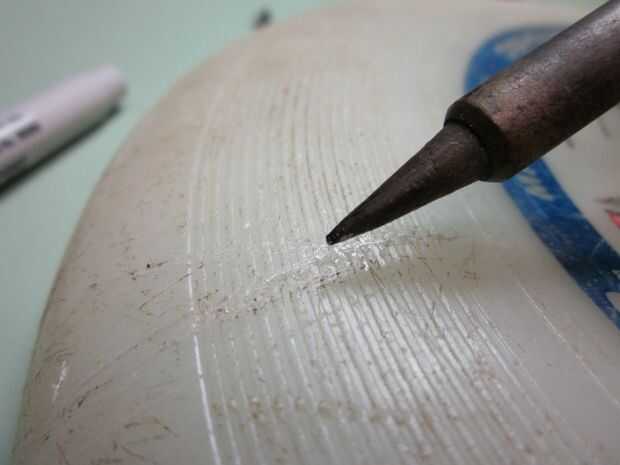

-Se comienza a derretir el frisbee con tu soldador. Desde mi experiencia el frisbee tendía a fundirse a una temperatura más baja, pero suya puede ser diferente. Le sugiero sin embargo encontrar una herida en su frisbee en algún lugar y tomando el mismo método de aumentar lentamente su soldador para ver a qué temperatura se funde a.

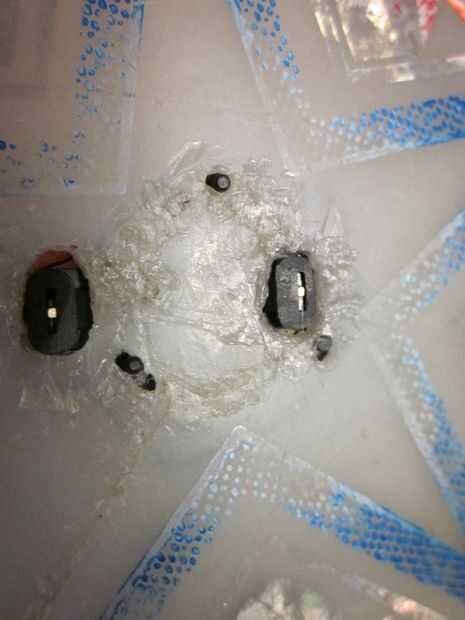

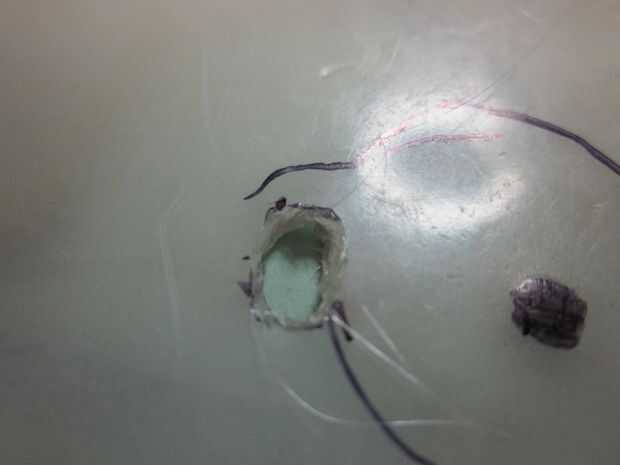

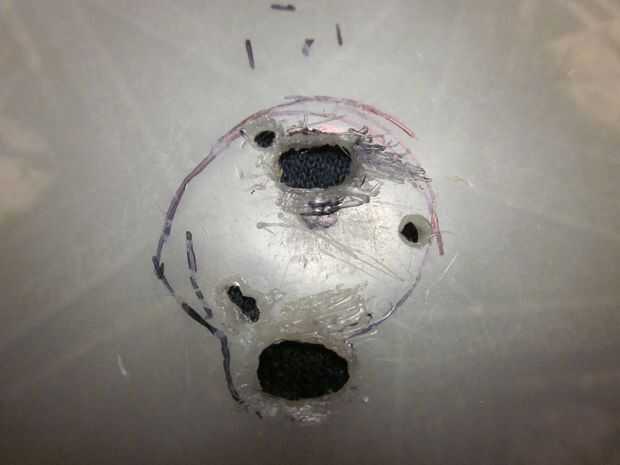

-No hay ninguna forma correcta Dile cómo fundir los agujeros en el frisbee. Tomé el "método de punción" en esto donde solo pegué la punta a través, pero hay otras maneras. Toma su tiempo y asegúrese de que quede al ras del final. Como se aprecia en las fotos mina parecía muy sucio después, pero estaba bien al final. En este punto, si encuentras que tienes un exceso de plástico, puede utilizar el cautín para "primicia" lo apagado y el lugar lo en algo para su uso posterior (puede venir bien) voy a más en cómo hacer esto en el siguiente paso, porque ahí es donde su necesario. También puede suavizar tu trabajo, solo para que usted no tiene que preocuparse por ello más tarde.
