Un Cosplay diseño cuerno de demonio para impresión 3D (10 / 12 paso)

Paso 10: Reunir las piezas

Crear un archivo de ensamblaje de Inventor y luego utilice la herramienta del lugar a insertar el tapón a la Asamblea.  Foto 1 muestra la ubicación de la herramienta de lugar en la cinta de opciones de herramienta.

De forma predeterminada, una copia de la tapa del extremo se colocará automáticamente en el origen de la Asamblea.  Cualquier clic que haces agregará adicional final fecha... así que acaba de golpear la tecla ESCAPE para parar la herramienta de lugar.

Seleccione la herramienta de lugar otra vez para seleccionar el archivo de la parte que contiene el cuerno hueco.  Haga clic en sólo una vez para colocar una única copia del cuerno en la Asamblea.  Pulse la tecla ESCAPE para parar la herramienta de lugar.

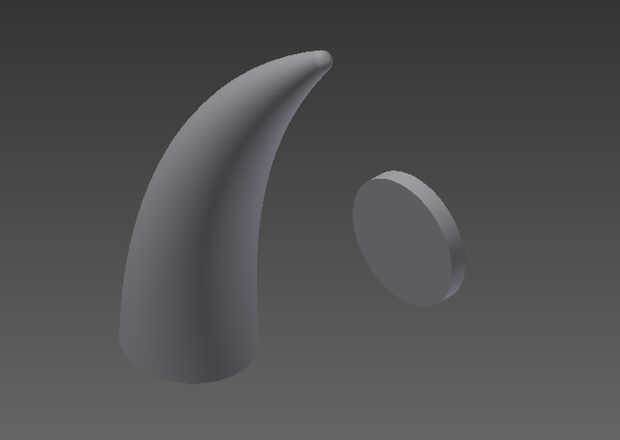

Su dibujo debe parecerse más o menos 2 foto... solo una tapa y un sólo cuerno.  Aviso que el cuerno es levantarse mientras que la tapa quede hacia un lado.  No se preocupe... Inventor a hacer todo el trabajo (¿pensamiento?) para obtener estas dos piezas alineadas correctamente!

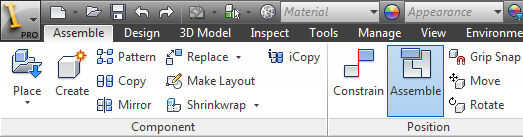

Seleccione la herramienta de "Montaje" de la sección de "Posición" de la cinta de opciones de herramienta.  La foto 3 muestra dónde encontrar esa herramienta...

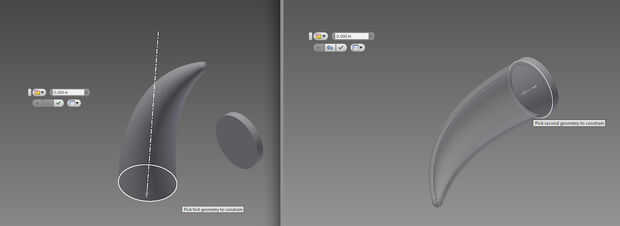

Asegúrese de que se establece en "Automático" (hay un pop menú que muestra en la foto 4, a la izquierda del campo para introducir una distancia).

Mueva el puntero del ratón sobre la parte inferior del cuerno hueco hasta que el círculo Base de 22mm de diámetro es resaltado (panel de la izquierda de la foto 4) y haga clic en una vez.

Tan pronto como presionado, el ratón comienza arrastrando el cuerno alrededor intentando conectar a something/anything...move el ratón sobre la cara del cap. final... el cuerno encajará en una variedad de posiciones posibles como Inventor intenta adivinar lo que quiere.

Encontré que al mover el ratón en la parte inferior de la cara de la tapa del extremo coloca la bocina a la izquierda.  Eso significaba que el cuerno se fue extendiendo en el eje Z positivo que es lo que quiero para la impresión fácil.  Z negativo también funcionaría ya que puede girar alrededor en el software de corte más adelante... pero por qué no sólo conseguir la forma que desee aquí.

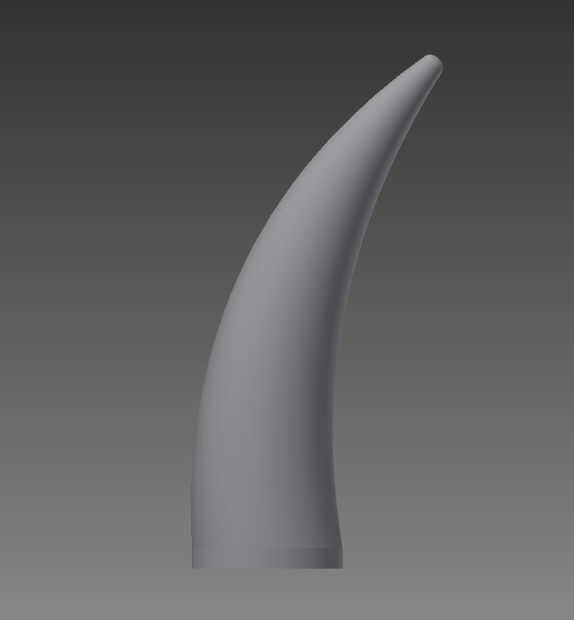

Una vez que el cuerno se encuentra la forma que desee con respecto a la tapa, haga clic en el ratón para colocar la bocina.  Pulse ENTER para guardar la herramienta de ensamble.

Guarde el archivo de la Asamblea.
