Paso 2: Hacer el tablero
Para hacer el PCB, usé press-n-peel y toner transferencia, como lo hago para todos mis proyectos.

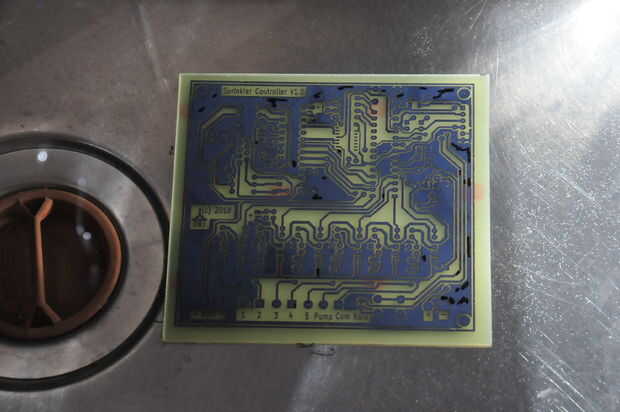

Esencialmente, imprimir el diseño de PCB en algún papel de transferencia de toner. Usar azul de Press-n-peel, que cuesta un poco de dinero, pero es perfectamente confiable. Que luego es laminada en alguna acción de PCB limpio se quita el papel y el diseño se toca usando un marcador permanente donde hay manchas de polvo.

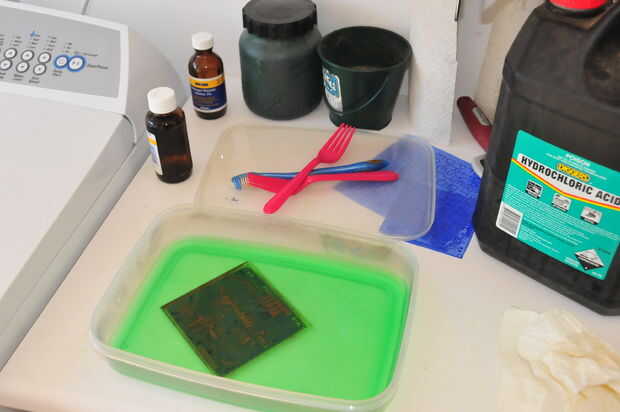

Entonces yo grabe la Junta utilizando una mezcla de 120mL de ácido clorhídrico y 240mL de peróxido de hidrógeno (20%) - el exceso de cobre se disuelve en unos 5 minutos, luego la Junta se lava bien para asegurarse de que todo el ácido se elimina.

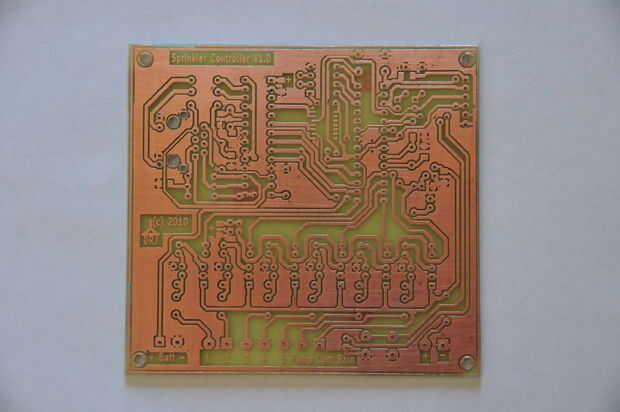

Luego frote el material de tóner fuera del tablero usando lana de acero y proteger el tablero mediante una soldadura a través de la laca de spray.
Por último, que perforar el tablero usando a mi fiel Dremmel (que ha trabajado gran durante 20 años)
He hecho cientos de placas que utilizan este método, y funciona muy bien. Solo ten mucho cuidado con los ácidos - use protección ocular, ropa vieja y guantes. Y asegúrese de que protege el fregadero lavadero de acero inoxidable. Proteger a mina por relleno con 10Litres de agua, que forma cuando un par de gotas de ácido termina en ella mientras estoy enjuagando un tablero, se diluye por las porciones y no daña nada. :-)
