Paso 4: Relé de potencia
Usé un relé SPDT de 120VAC para iniciar y detener el temporizador. Un relé SPDT tiene 2 contactos – cuando el relé no se energiza, es normalmente abierto (NO) y el otro es normalmente cerrado (NC). Cuando se aplica energía, cambian de estado – el cierra de NO contacto y se abre de la NC. Estos NO & NC contactos están conectados en paralelo con el cable de Start/Stop añadimos al temporizador. He probado unos cuantos relés diferentes antes de que encontré uno que funcionaba bien - la primera pareja probé reaccionado tan rápidamente que el temporizador no lee el cambio de estado como una pulsación.

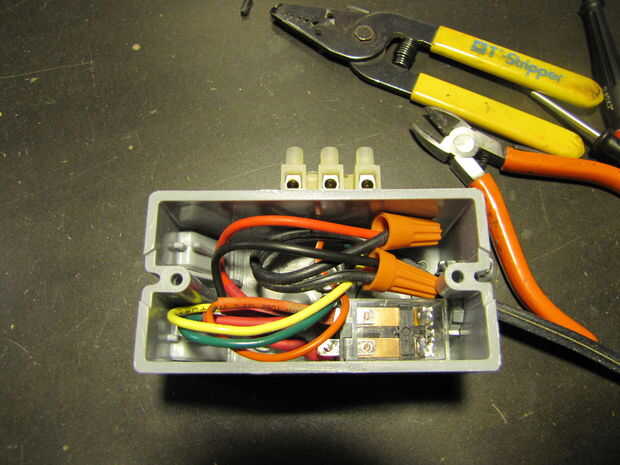

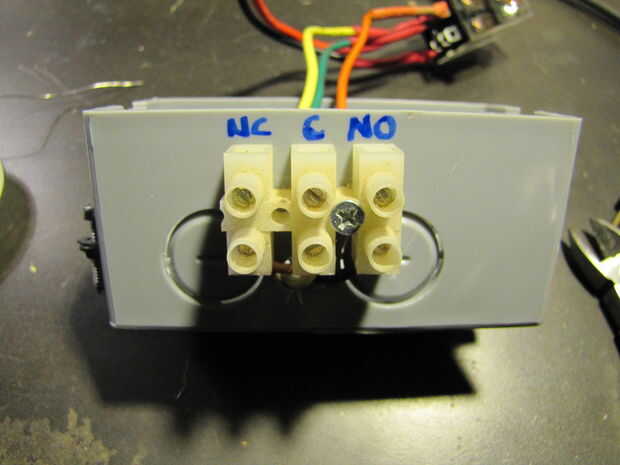

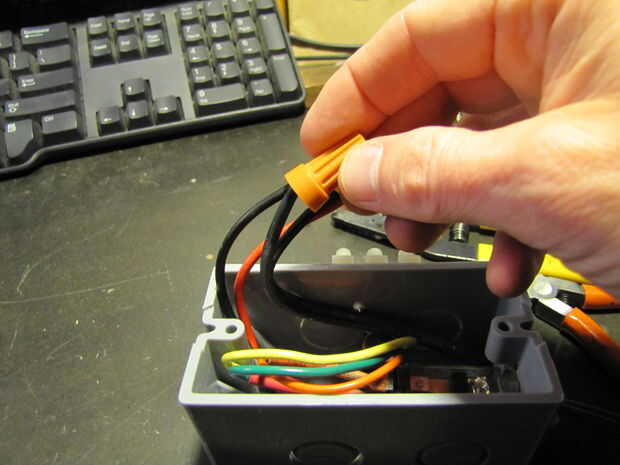

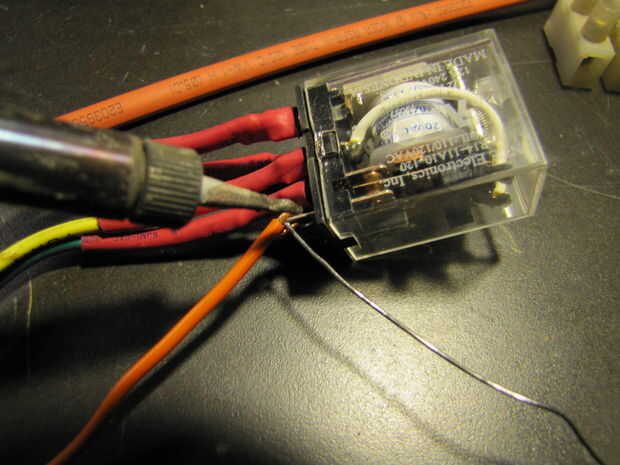

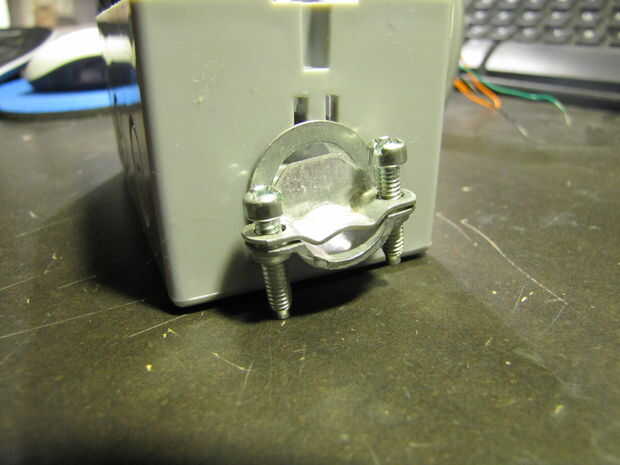

Adjunta el relé en una caja plástica y utilizado tubería encogible para proteger contra cortocircuitos. Los cables de los contactos del relé salida el caso y conectar a una regleta, quitar más del lado de baja tensión desde el lado de alta tensión.
Nota: corriente AC es peligroso! Si no se siente a gusto trabajando con él, utilizar un relé de bajo voltaje (5 VDC o 12 VCC) y el poder que de un tipo de "fuente" del transformador. Con baja tensión también elimina la necesidad para el caso, sólo caliente pegamento el relé a la parte posterior del reloj. Usé 120VAC porque 1) tuve un relé útil y 2) no quería que un transformador acaparando una toma de corriente.
