Paso 1: Diseño y planificación
Para ello decidí que quería estrechar la parte superior de la rejilla a una curva redondeada. Esto era muy fácil de hacer.
En primer lugar, me decidí por la altura que el estante del medio tendría que ser en. Puesto que mis carretes eran 8" de diámetro, era más fácil de dividir a los lados por la mitad, darme 12" a ambos lados de la plataforma (menos 1/2" de espesor de la plataforma).
Saqué mi mitad de línea para representar a donde iría el estante, luego dividir los lados verticalmente, derecho a la mitad. Había atravesada la parte superior de la mitad de la cara y me dibujó un círculo con mi brújula para representar el lugar donde descansaría la espiga.
Para el punto superior, usé la línea media, vertical y decidido en una 2" curva de diámetro, fácil de lograr con una brújula. Conecté los bordes de la curva a los extremos de la línea del estante del medio, por lo tanto darme a una guía para mi taper.
Quería una ranura para que podría Deslice el pasador completamente cargado en su sitio sin tener que quitar primero los carretes.
Yo casi solo lo comentar. Usé una curva francesa para mantener a la ranura de la misma forma en todo.
Nota importante: Asegúrese de que, puesto que la espiga es de 1" de diámetro, el extremo de la ranura en el lado es lo suficientemente grande como para dar cabida a esto. En mi primer bosquejo, sólo dibujó las líneas de los bordes del círculo medio derecho hacia fuera y encuentra que como curvas, la ranura se reduce significativamente.

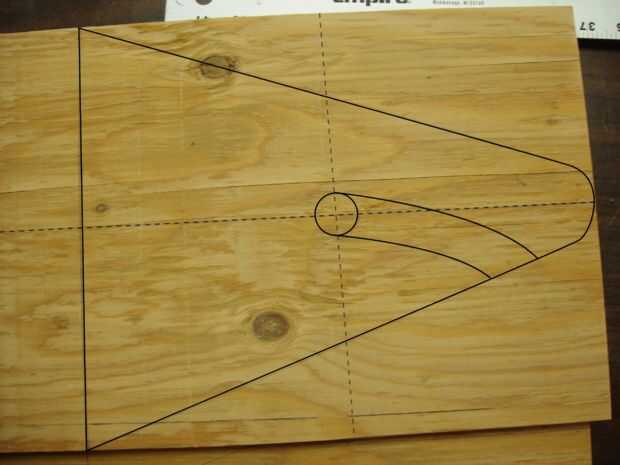

El lápiz no aparecen muy bien en la foto, así que he usado Inkscape para esbozar las líneas.
