Un anemómetro de registro de datos autónomo (2 / 11 paso)

Paso 2: Construir la Base superior

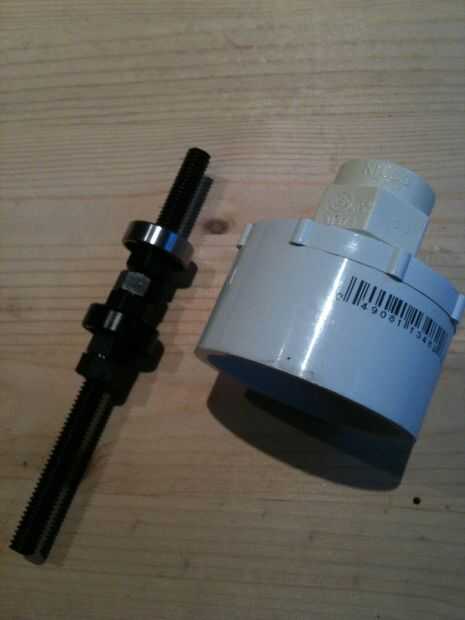

Para reducir la inercia rotacional, utilicé una varilla de rosca de nylon de McMaster Karr.  Quería usar cojinetes, pero los rodamientos de la máquina se embalan en grasa reducción de rotor, así que compré algunos rodamientos de Skate barata que no tenían ninguno.  Casualidad caber dentro del diámetro interno CPVC 3/4" adaptador de tubo...  No fue hasta que montado la estructura que me doy cuenta de los rodamientos de skate manejar carga plana, y que estaba solicitando carga vertical, así que debo han utilizado una hélice teniendo, pero trabajó muy bien y probablemente ayudó a administrar fricción de torsión precesión.

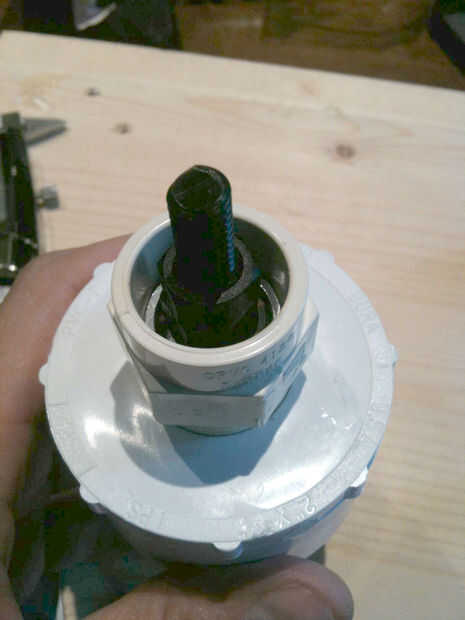

Planeé conectar un sensor óptico en la parte inferior del eje, para que montara el acoplamiento de CPVC en una base más grande.  Home Depot es un divertido lugar para mezclar y combinar accesorios de PVC/CPVC.  Al final pude cosas que 3/4 "rosca de acoplamiento en un PVC 3/4" a 1-1/2" reductor CPVC.  Tomó mucho jugando a hacer todo lo que cabe, pero deja suficiente espacio para la electrónica.

Materiales:

98743A235--negro varilla de Nylon roscada (rosca 5/16"-18)
94900A030--negro Nylon tuercas de maleficio (hilo de rosca de 5/16"-18)
Rodamientos de Skate barata
adaptador CPVC de 3/4" rosca
3/4" a 1-1/2" PVC reductor roscado 3/4" tubo

Nota: Dimensiones de acoplamiento de PVC y CPVC son no es lo mismo, probablemente para prevenir el uso indebido accidental; para cambiar un simple PVC 3/4 regular adaptador no funciona, sin embargo, los hilos de un adaptador de roscado son los mismos, que es totalmente extraño.  El CPVC acoplamiento rosca en el buje del adaptador de PVC.  Adaptador...... del buje de acoplamiento... Yo probablemente estoy mezclando todos estos términos, pero 15 minutos en el pasillo de la plomería de Home Depot te pondrá recto.
