Ultra escasa Arduino proto shields

Prefiero hacer la mayor parte de mis prototipos en Junta de tira (AKA Veroboard)
Las 2 cosas que encuentro más frustrante sobre los escudos de prototipado Arduino ya comúnmente disponibles son:
1.) son todos (?) "tablero de la dona" en lugar de "Junta de tira" que encuentro torpe y feo a utilizar.
2.) ellos se estorban inevitablemente con pistas dedicadas para cosas que no quiero en lugares donde no quiero (LEDs, botones, desbloqueos SMD, etc.)

Los dos protoshields de Arduino he diseñado proporcionar la mayor área posible del tablero de franja llana, simple - una opción de orientación de la banda.
Las tiras en la parte inferior de los tableros y no tienen máscara de la soldadura, proporcionando el mismo nivel de libertad en el diseño como banda estándar.  La superficie superior presenta el patrón familiar de soldadura máscara gratis "donuts" y todos los agujeros son plateados.

Ambos breakout boards el Arduino pasadores para juntas UNO o anteriores .  No tengo a un Leonardo, para que eso no necesito proto boards con los pines extras.

Ambas tablas tienen la misma forma física como el Arduino excepto que es 1 fila extra de los agujeros exteriores las cabeceras para facilitar añadir conexiones externas, dar opciones de apilamientos adicionales, etc..  Estas filas pueden ser simplemente lijar/archivado apagado si el tamaño tiene que cumplir con la forma estándar de Arduino.

Ambas tablas tienen agujeros extra grandes en el extremo de cada tira para fácilmente acomodar terminales de tornillo.

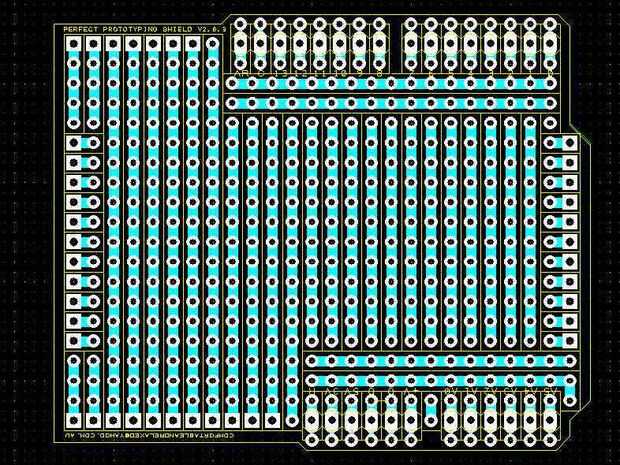

En el tablero "horizontal" (donde las tiras correr longitudinalmente), he proporcionado dos agujeros "interiores" de cada pin.

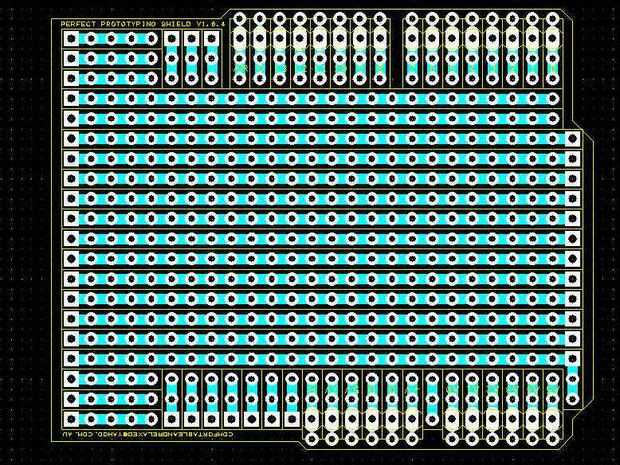

En el tablero de "vertical" (transversalmente), hay un par de carriles del autobús adyacente a cada rúbrica.

He incluido los archivos gerber y puedo recomendar SEEED Studio y HACKVANA para llegar a ellos. (No, no tengo a ningún tipo de retroceso de ellos - como el servicio)
Costo de 10 tableros de cualquier servicio es alrededor $20AU entregado.  Que es $2AU por tablero.

También hay métodos similares (eso es un montón de gente de perforación!) o .pdf archivos para aquellos que quieren hacen sus propio con la transferencia de toner

Espero que encuentres estas tan útil como yo.  Si utilizas una en su propio Instructable o en otros lugares, considere agregar un enlace.

ACTUALIZACIÓN: he añadido plantillas para usar con VeeCAD.
Echale un VeeCAD aquí: http://veecad.com/

ACTUALIZACIÓN: tontamente dejé los archivos (.txt) del taladro de las cremalleras.  Lo siento.  Nuevo protoV203a.zip de archivos zip ("vertical") y protoV104a.zip ("horizontal") deberían arreglar eso.
