Paso 2: Hacer que el adaptador de cable programación
Para empezar, corta un trozo de tablero de PC de 9 hoyos por 2 agujeros. Luego romper un conjunto de 8 pernos de la franja de cabecera de alfiler y un conjunto de 8 pernos de la franja de cabecera de ángulo recto (suponiendo que usted compró las tiras más largas). Ver el cuadro de las piezas para ver lo que estos deben terminar como.
A través de los siguientes pasos vea el adjuntos fotografías y diagramas para la conexión de pernos. Los diagramas muestran mucho mejor donde las conexiones tiene que ir, pero las fotografías ayudan a aclarar la orientación de la Junta Directiva, etc.. Si tiene preguntas por favor, mi correo y voy a intentar aclarar algo no tiene sentido.

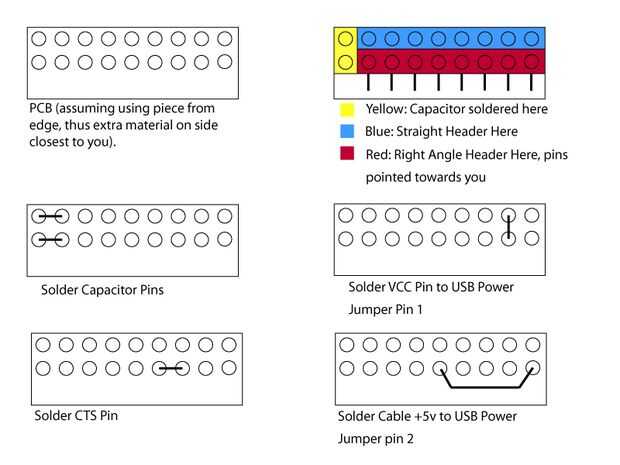

Voltear el tablero de PC boca abajo para que pueda ver el cobre alrededor de los orificios, con uno de los lados largos hacia usted. Si, como yo hice aquí, utilizó un pedazo de tablero de PC del borde de la original, te sugiero colocar el lado con el material extra del tablero hacia usted.

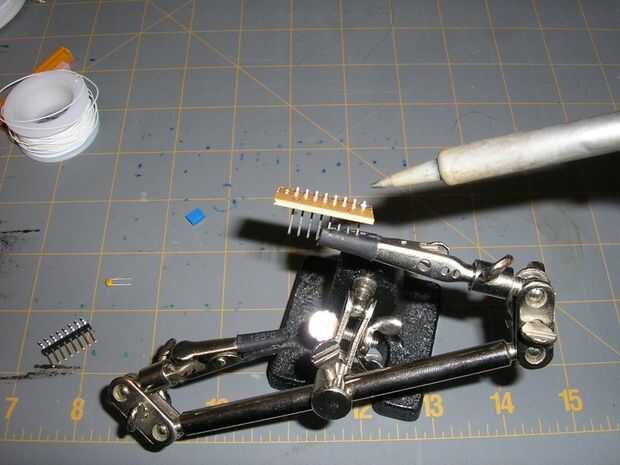

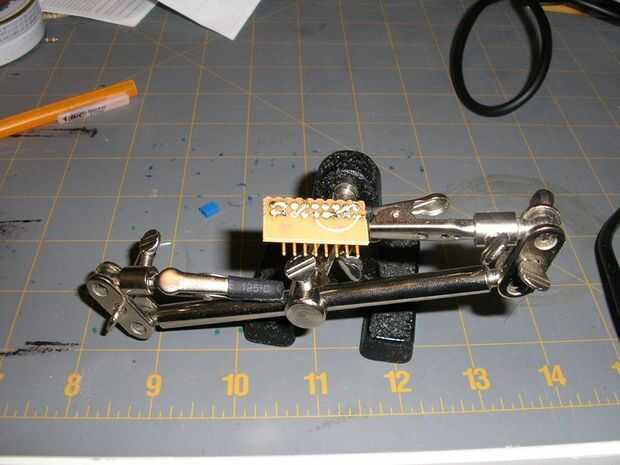

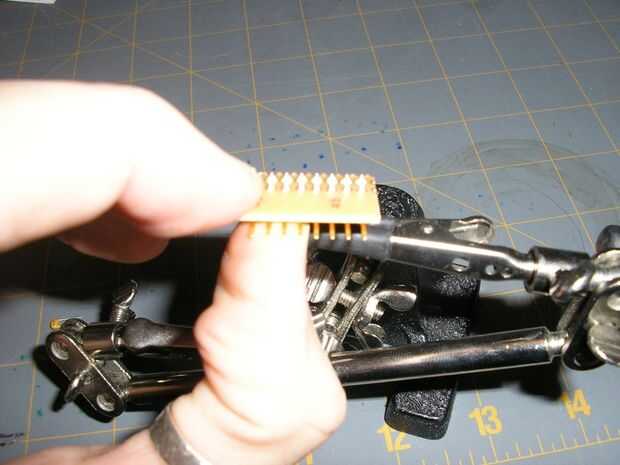

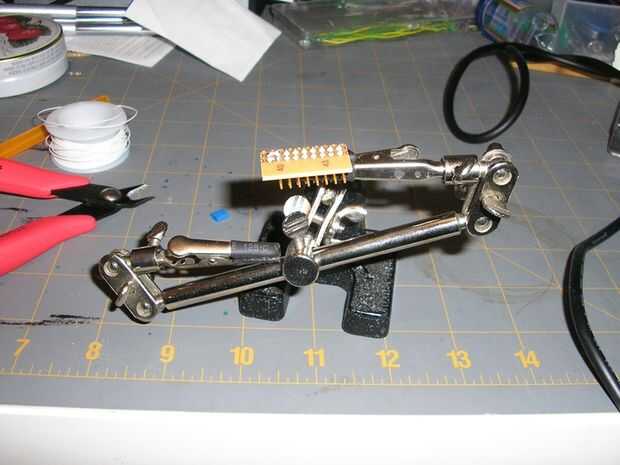

Empujar la parte inferior (lado corto) de la cabecera recta a través de los orificios más alejados de ti, dejando un agujero vacío a su izquierda y soldadura de los pines en lugar (véase el cuadro). Entonces empujar la parte inferior (lado de la curva) de la cabecera de ángulo recto a través de los agujeros más cercanos a usted, otra vez dejando el agujero en la izquierda vacía y la soldadura de los pernos en su lugar.

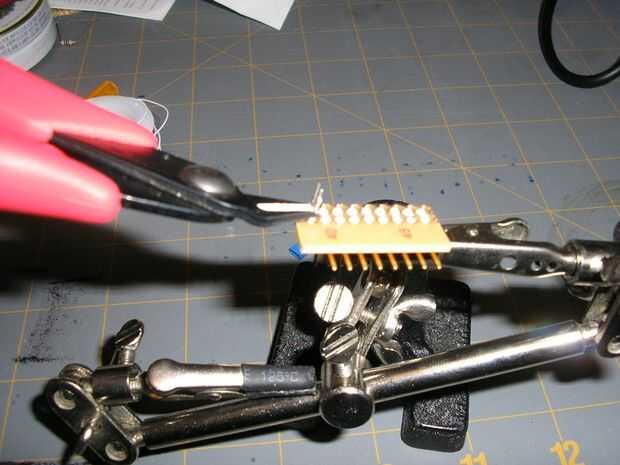

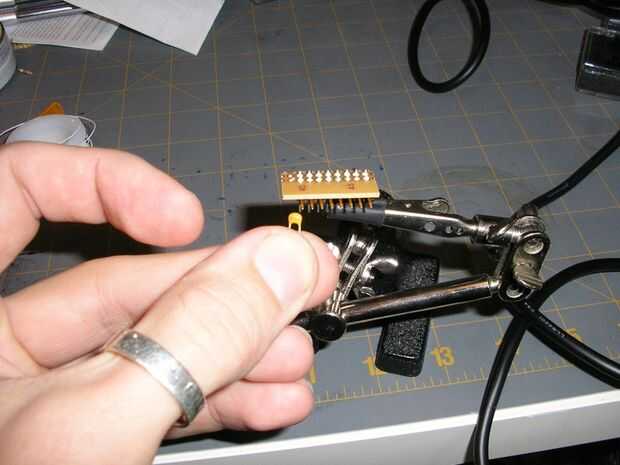

Meter los cables del condensador de .1uf a través de los orificios vacíos de la izquierda y el condensador en lugar de la soldadura. Recortar las puntas. Luego de la soldadura de cada uno de los 2 cables con el conector de la cabecera más cercano a él; uno se conecta al pin más a la izquierda de la cabecera recta, la otra al pin más a la izquierda de la cabecera de ángulo recto. La más sencilla es probablemente crear un puente de soldadura (derretir suficiente soldadura fluya entre el pin del capacitor y el pin a su lado, como en la foto). Si necesita usted puede utilizar una longitud corta del alambre y soldadura a cada uno de los contactos.

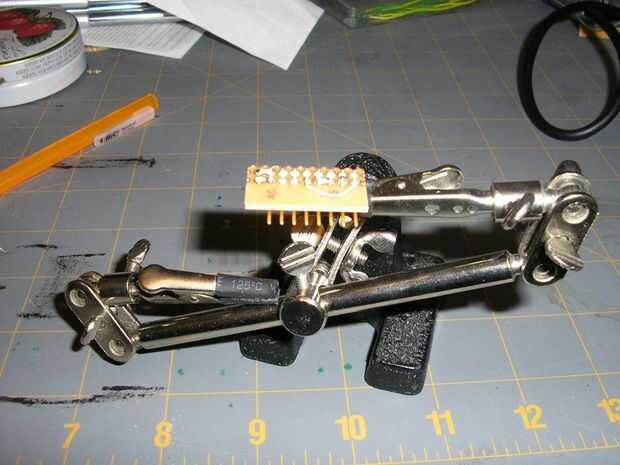

Crear otra soldadura de puente o conexión entre los pines 6 y 7 más cercanos a usted (tercero y cuarto de la derecha). Esto es para conectar la clavija de "CTS" del cable a tierra.

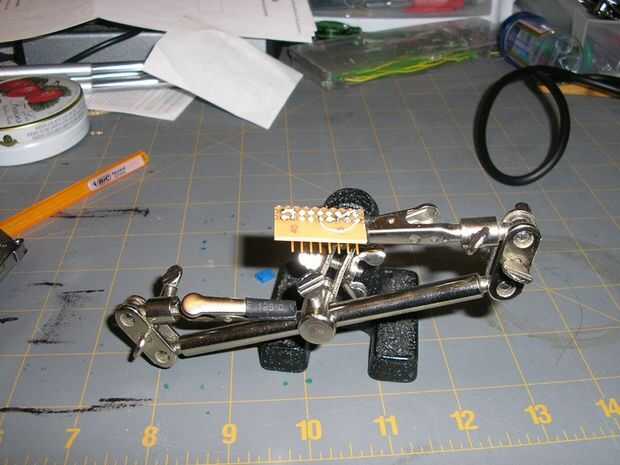

Y crear otra soldadura/conexión de puente entre las dos cabeceras en el segundo pasador a la derecha (conectar la clavija más cercana a usted en el más lejos, un perno más de la derecha). Esto conecta lo que será el puente de alimentación VCC USB pin VCC del chip. Esta conexión eléctrica sólo estará activa cuando se instala un puente.

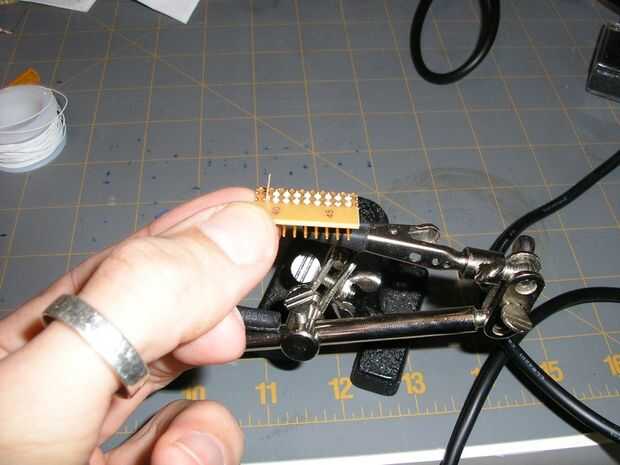

Utilizar una longitud corta de cable para conectar la clavija de más cercano-a-usted más a la derecha en el quinto pin más cercano-a-usted (ocupa el quinto lugar si contando desde la derecha o la izquierda). Esto conectará + 5 voltios desde el cable USB al otro pin del conector de puente.

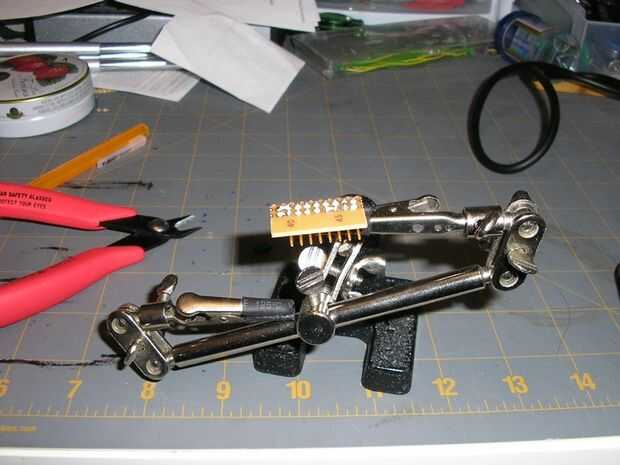

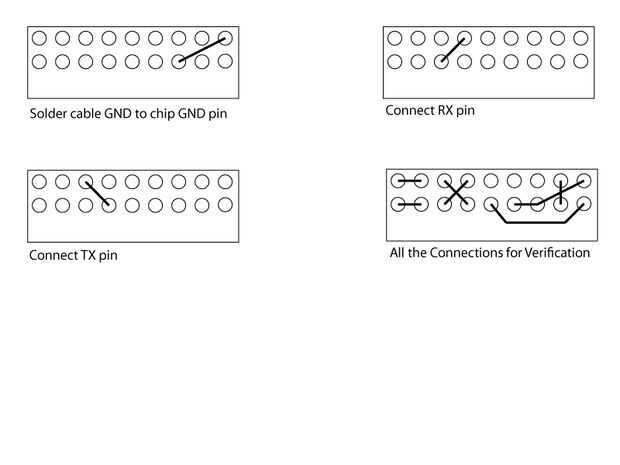

Ahora conecte otra corta longitud del cable entre el pin de la derecha en la fila más alejada a la 3 º desde el eje derecho de la fila más cercana a usted. Esto conecta de tierra del cable a tierra de la viruta.

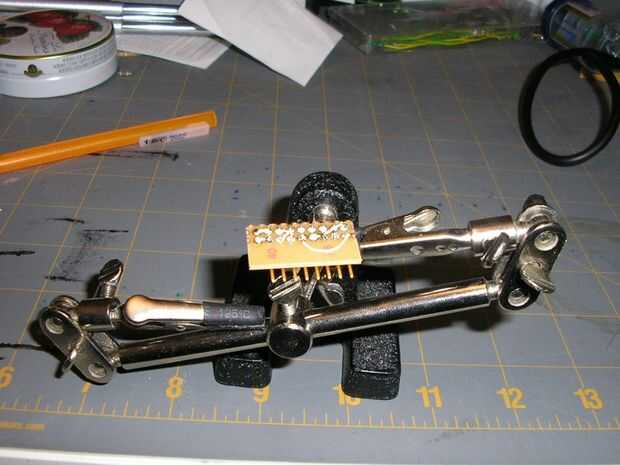

Dos corta cables para añadir: uno de lo pin de segundo desde la izquierda de la cabecera de ángulo recto con el conector de la tercera desde la izquierda de la cabecera recta (Nota: puesto que los agujeros de la izquierda tienen el condensador instalado en ellos, será el tercero desde la izquierda agujero más cercano a usted con el agujero del cuarto de la izquierda en la fila más alejada de usted).
Segundo corta alambre cruza derecho sobre el primero: desde el perno de tercero desde la izquierda de la cabecera de ángulo recto con el conector de segundo desde la izquierda de la cabecera recta (cuarto desde la izquierda agujero a agujero de tercero desde la izquierda).
Estos cables conectan los pines TX y RX del cable a los de la viruta. Lamentablemente el orden es contrario en el cable desde el chip, que es por eso que necesitamos tener los cruzados sobre los alambres.

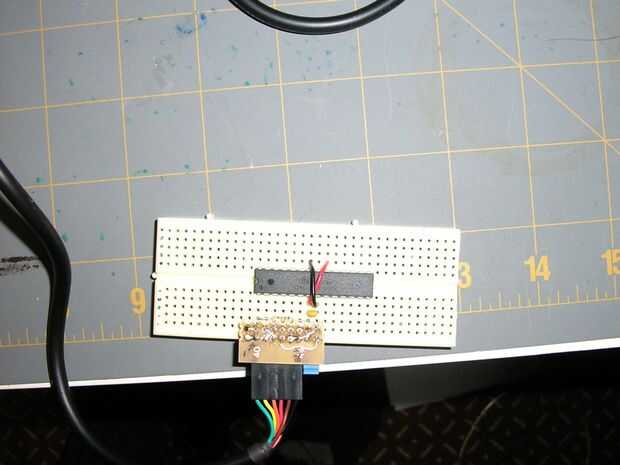

Ahora basta con conectar el cable FTDI FT232RL en, con el alambre verde conectado al pin de la izquierda más lejana (el cable negro se conectará al tercer pin de la derecha). Son las dos clavijas restantes a la derecha por un puente; Si el jumper está instalado, la placa se alimenta desde el cable USB, eliminando la necesidad de baterías o una fuente de alimentación. Este puente no debe conectarse cuando otro poder está conectado a la tarjeta o el daño a algo (tablero, cable, computadora) es posible.
Eso es todo! Usted está listo para hacer algunos corazones de uDuino a programar con el cable. (Cuando utilice el adaptador de programación, el pin junto al condensador se conecta al pin 1 del chip)
