Uber domótica con Arduino y Pi (5 / 19 paso)

Paso 5: Con pilas del Reed Switch - puerta / ventana / cajón / Sensor de buzón

Este sensor sin hilos batería de Arduino puede ser utilizado en un número de maneras, prácticamente en cualquier lugar un imán podría ser unido a una parte móvil. Puede ser utilizado como un sensor de seguridad habilitando el alarmante y correo electrónico notificación de audio, o tal vez simplemente desea ver el estado de la ventana/puerta sobre su teléfono inteligente.

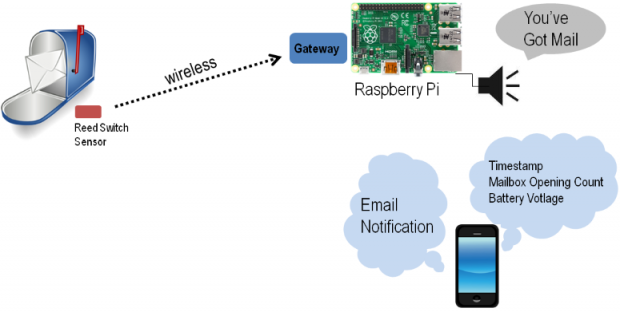

Aquí es lo básico de cómo esta pilas unidad obras. Se puede montar en su buzón de correo para recibir notificación cuando consigue abrir el buzón.

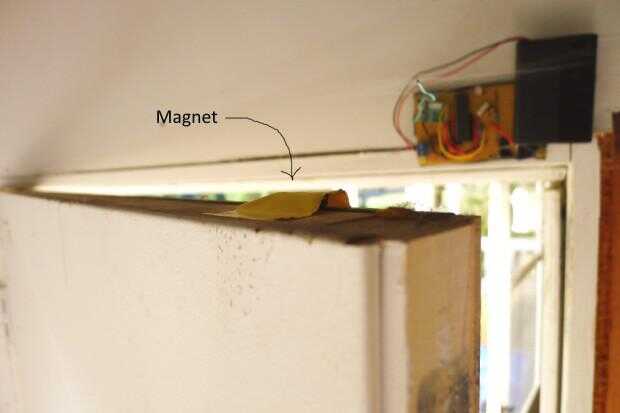

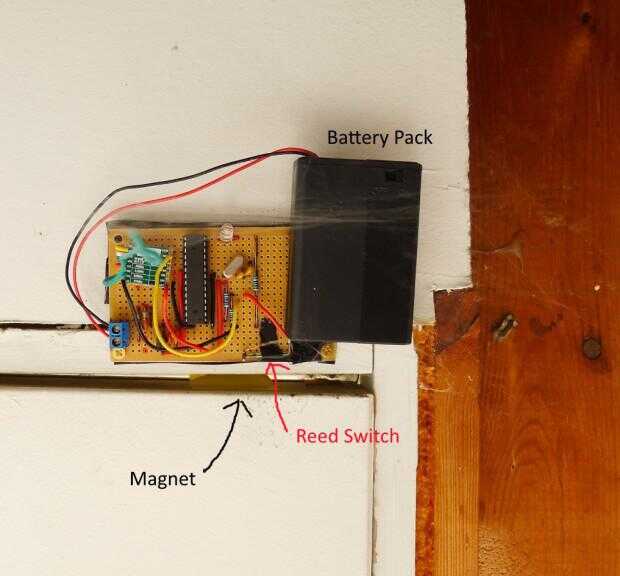

También se puede montar encima de una puerta o una ventana como esta. Éste se ha montado en la puerta de lado a mi garage por un tiempo.


Dos vídeos de youtube aquí tenéis que muestran cómo esto se puede utilizar para la notificación y la seguridad. La primera muestra cómo utilizar esto para ser notificado cuando una puerta es abierta o cerrada. Descuidado incluir en el video clip del Raspberry Pi jugando una alarma sonora. Pero cualquier evento puede ser asociado a un único archivo MP3, para que pueda jugar una fuerte alarma sonora como un elemento de disuasión, al igual que un sistema ladrón real.

Este video fue de un Instructable anterior que hice de un notificador de correo. Aquí es sólo por la integridad y para mostrar cómo es flexible es el sistema.

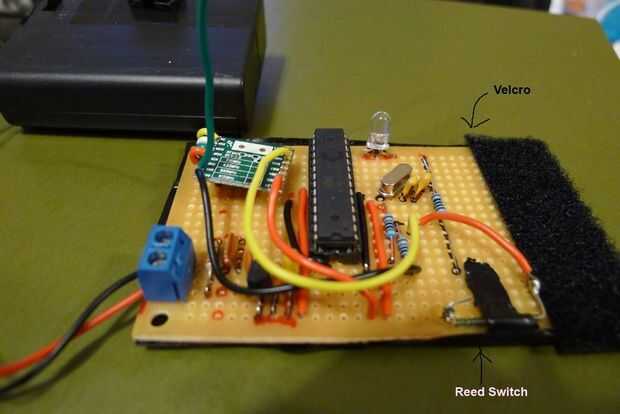

Para construir este sensor, siga este diagrama de cableado de placa perforada.

(1) un espacio en blanco ATMEGA328P-PU
(1) versión de uso Este 868 MHz de transmisor-receptor (North America) HopeRF RFM69HW 915 MHz para Europa / Asia
(1) terminal de tornillopara la conexión de la batería
(2) resistencia de 1MOhm para el divisor de tensión y pull-down resistor interruptor reed
(3) 0.1uF condensador de cerámica de divisor de tensión y condensadores de la fuente
(1) condensador de 10uF tantalio(de salida)
(1) oscillator: oscilador de 8MHz preferido
(2) condensadores de 22pF para el oscilador
(1) un LED, usé rojo
(1) resistencia de 220 ohm para limitar la corriente LED
(1) resistencia de pull-up de ohmio de 10 k para la línea de reset
(1) interruptor Reed
(1) tira de tablero de 3 x 6 pulgadas
(1) zócalo de 28 pines para montar el ATMEGA328
(1) caja de batería AA, podría ser 3xAA o 4xAA

Si eres nuevo en Arduino, te recomiendo algunas investigaciones sobre cómo hacer un tablero de pan Arduino, ya que esto es lo que es. Hacer una búsqueda en poner Arduino en un desnudo huesos ATMEGA328P-PU. Aviso que el Arduino se ejecuta en el Mini/Pro Gestor de arranque de 8MHz en mi build. Se puede utilizar ya sea 8 o 16MHz y 8MHz se ajusta a la especificación de Atmel para 3.3V operación.

Los dos archivos adjuntos son el sketch de Arduino de buzón de correo y el archivo de configuración OpenHAB. Tendrás que descargar el sketch de Arduino en el microcontrolador ATMega. Siga junto con el archivo de configuración OpenHAB para hacer los cambios necesarios en la Raspberry Pi (o PC/Mac si usas un ordenador en su lugar).

En la frambuesa Pi (o PC/Mac), coloque el archivo MP3 para el audio en la carpeta para las alertas de audio que desee reproducir. Busque este fragmento de código en el archivo de configuración.

Tuve un tiempo difícil medir el consumo de corriente de batería. Mi multímetro de uso general Radio Shack no podría ser capaz de medir pequeñas cantidades de corriente muy confiablemente. Creo que consume sobre 0.1mA en modo de reposo. Ya que el microcontrolador duerme la mayor parte del tiempo y sólo se despierta para arriba a transmitir cuando la puerta se abre o se cierra, calculo que una batería 4xAA va a durar años 1,5. Que he montado sobre la puerta lateral del garaje ha estado allí durante aproximadamente un mes, por lo que el tiempo lo dirá.
