TV Wall of Terror (4 / 7 paso)

Paso 4: cableado

A continuación, completé todo el cableado para la energía y las señales de vídeo.

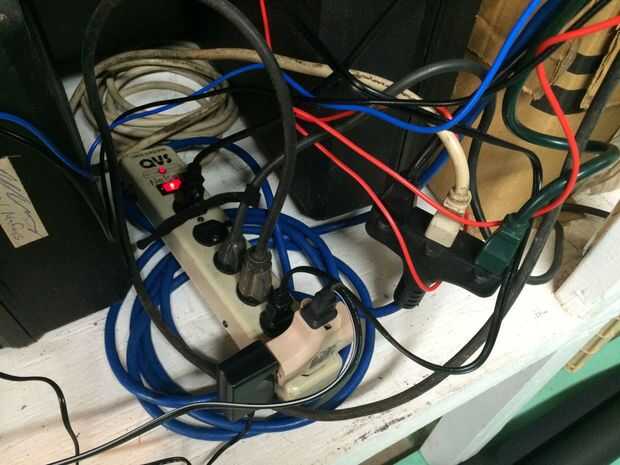

Alimentación es fácil, sólo tiene que conectar los monitores, la cámara de video y los reproductores de DVD en una tira de la energía y en la pared.

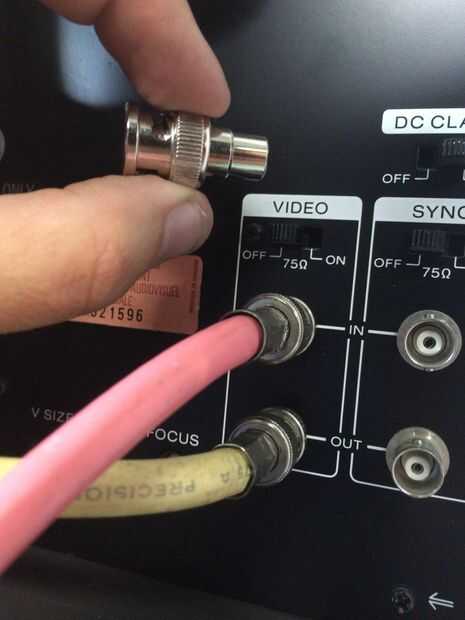

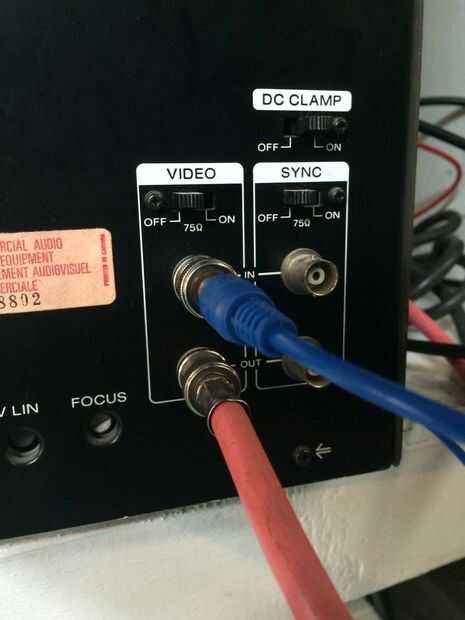

Todos los jugadores de DVD tres fueron conectados a los monitores, con la simple salida de video compuesto. Los jugadores utilizan las conexiones RCA, y los monitores utilizan BNC, por lo que conecté con una combinación de cables y los adaptadores según sea necesario.

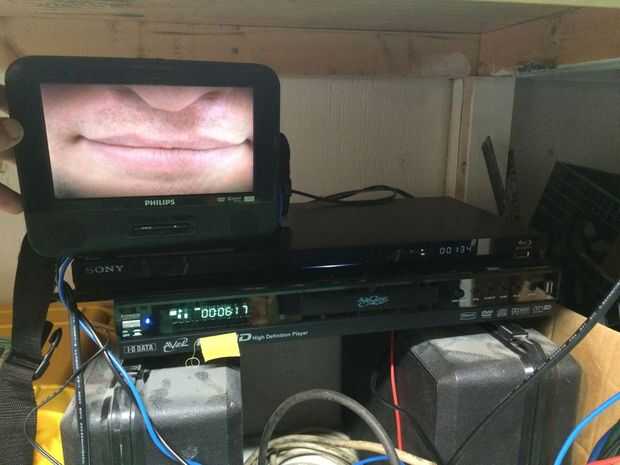

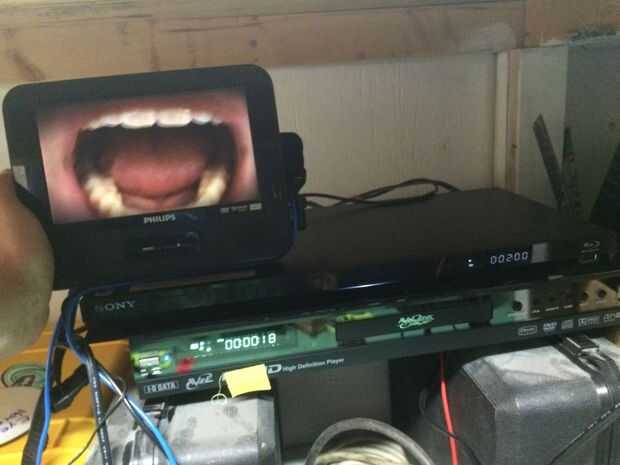

Usé mi propio reproductor de DVD, reproductor de DVD prestado y un reproductor de DVD.

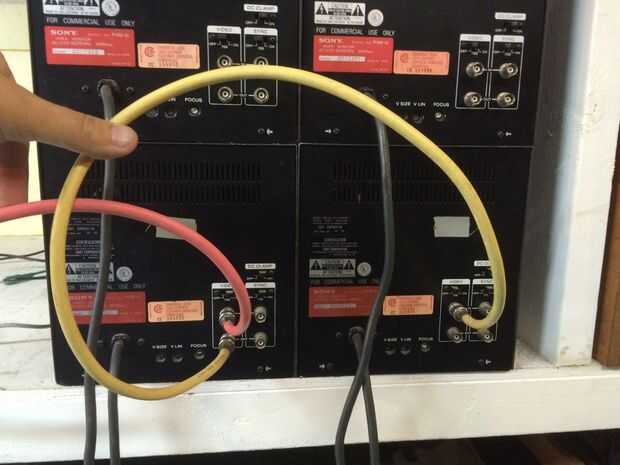

Planeado que monitores de vídeo quería que cada fuente de vídeo a y conecta de tal manera que las señales de vídeo "al azar" fueron arregladas. No tengo ningún dos monitores con la misma señal directamente encima, debajo o al lado de la misma imagen. Específicamente extienda el cableado para que los videos de "Ojos" sería sobre el video de "Boca".

La excepción era el color triple los monitores, que corrí la misma señal a los tres para la repetición.

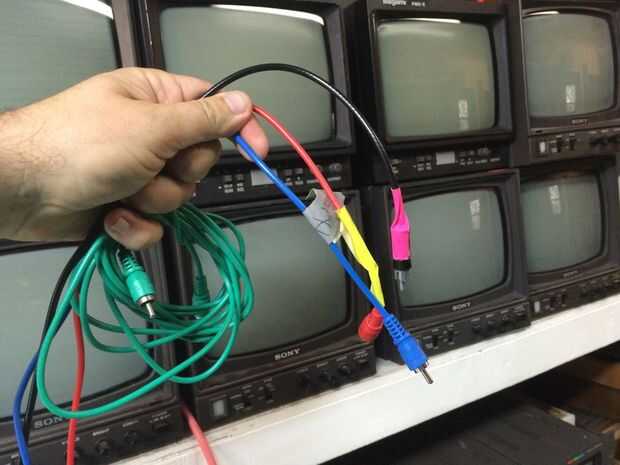

Cuando sea posible, es bueno utilizar cables de COLOR codificado. Varios cables negro todas en un espacio oscuro son difíciles de usar para rastrear señales de vídeo. Utilizando diferentes colores hace mucho cada uno para visualizar la ruta de señal. Usando cinta de color o colores Post-It también es una buena manera simple para organizar cables y donde apuntan las señales.

Francamente, la parte más difícil del proyecto fue realizar las conexiones en la parte posterior de los monitores, tener que llegar por detrás de ellos. Si usted tiene un estante donde puede acceder a los monitores por detrás, hace terminar las conexiones mucho más fáciles.
