Paso 3: Conecte las piezas al LinkIt
Desconecte el LinkIt un el cable USB.
Ahora instalamos la tarjeta micro SD en la ranura dedicada de LinkIt uno:

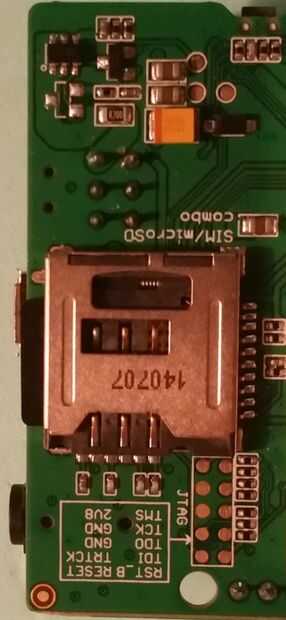

Vuelta LinkIt un tablero encima y verás una gran pieza de plata de metal en el centro del tablero y un pedazo de plata más pequeñas de metal a un lado.
El más pequeño es la pieza que nos interesa.
Para referencia futura este es un combinado tarjeta SD y ranura para tarjeta SIM. La tarjeta SIM va en la parte superior donde se puede ver un número y la tarjeta SD se conecta a la parte, directamente sobre el puerto micro USB.
Inserte la tarjeta SD en los pines de ranura, oro de tarjeta SD hacia arriba y hacia el tablero. Empuje la tarjeta SD suavemente hasta que quede a ras con el borde de la un tabla LinkIt.
Extraiga lentamente el dedo desde la tarjeta SD. Digo poco a poco porque la tarjeta SD es resorte y si no está completamente en posición tiene una tendencia a volar a través de la habitación. Trate de encontrar una tarjeta SD que ha ido detrás de la televisión.
Si la tarjeta SD en lugar y empujando otra vez no sentiste ningún movimiento que esté en su lugar.
Para quitar la tarjeta SD, presione el borde firmemente para desbloquear el interno que se eyecte la tarjeta, así que tiró de la ranura.
Voltear el tablero por lo que busca en él el camino correcto.

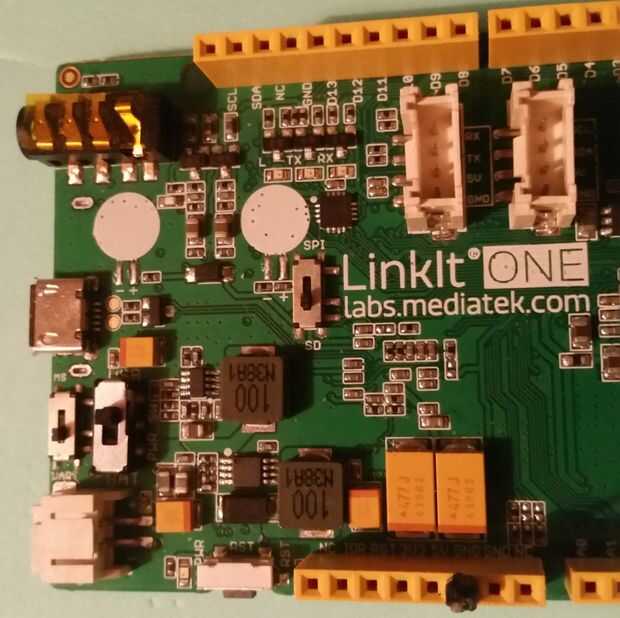

Hay un pequeño interruptor junto a la palabra LinkIt que generalmente se establece en SPI. Deslice hacia el otro extremo que dice SD
Esto permite que la ranura para tarjetas SD pero a expensas de pernos D10 - D13 (así no más a bordo parpadea LED - siempre estará encendido mientras el interruptor está en el final de SD)

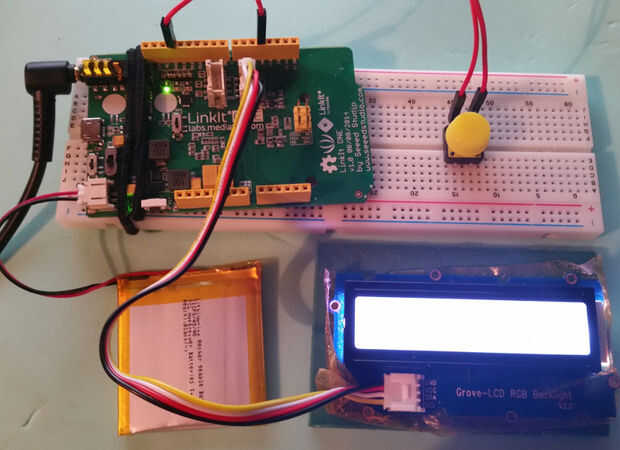

Inserte los auriculares en la toma de auriculares al lado del puerto USB. Parece una toma de auriculares.
Inserte el conector de luz de fondo RGB LCD de Grove como se describe en mis tutoriales anteriores (SCL/SDA/5V/GND).
Conectar un pulsador a la placa y cables entre GND y D4 en LinkIt uno.
Asegurar que se ajusta el interruptor BAT/USB a USB y conectar la batería de iones de litio.
Para encender el reproductor de audio Deslice el BAT/USB interruptor BAT.
Para hacer el audio del juego, presione el interruptor una vez. Luego jugará cada pista a su vez.
Para saltar una canción, pulse el botón otra vez.
La pantalla LCD mostrará el nombre de archivo (o parte de ella) durante la reproducción.
