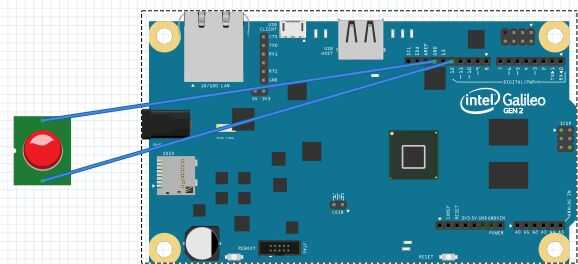

Paso 2: Esquema de circuito de Sensor de humo MQ-2
El cable rojo y el zumbador de cable negro se conectará al
clavija 12 digital y la clavija de tierra de la Junta de Galileo.
Para alimentar el sensor del humo, conectamos pin 2 de la salida analógica del sensor de humo a la terminal de 5V de la placa de Galileo y terminal 3 a la terminal GND de la placa. Esto da el sensor de humo los 5 voltios que necesita ser alimentado.
La salida del sensor va en el pin analógico A0 de la Junta. A través de esta conexión, la Galileo puede leer la tensión analógica de salida del sensor. El tablero tiene un convertidor de analógico a digital incorporado, por lo que es capaz de leer valores analógicos sin cualquier chip ADC externo.
Dependiendo del valor que el Galileo Lee determina la acción que ocurrirá con el circuito. Haremos en nuestro código que si el sensor de salida un voltaje por encima de cierto umbral, el timbre se apaga, alerta a un usuario que se ha detectado el humo.
