Tutorial de diseño de circuitos (1 / 1 paso)

Paso 1: Circuitos de diseño videotutoriales

El diseño y prueba de circuitos ha sido el gran paso antes de la aplicación de la electrónica de software en la mecánica, para un proyecto de robot/mecatrónicos. La simulación de circuitos en un tablero de pan, a veces ha sido una tarea difícil cuando el cableado interno de la Junta de pan tiene uno o muchos defectos. Hoy en día una gran ventaja es la simulación de la electrónica mediante un software, y si también es posible la simulación de una Junta de desarrollo (Arduino por ejemplo), la tarea de depurar el código y su integración con sensores, motores, etc. se convierte en una tarea más eficiente.

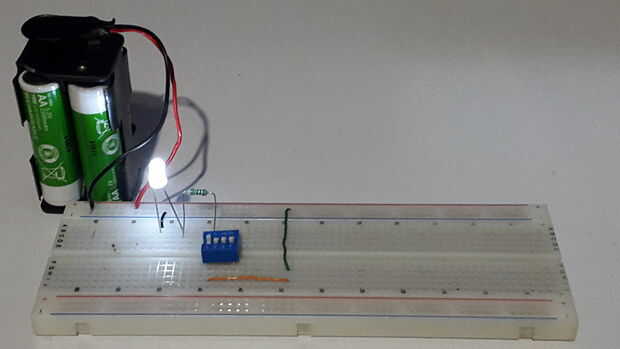

Hay muchas herramientas disponibles para prueba y simulación, algunos de ellos requiere una licencia, otros son de código abierto y una tercera alternativa son también las herramientas disponibles en línea. En este videotutorial se explicará paso a paso cómo simular un circuito que enciende un LED usando un interruptor de encendido-apagado. El videotutorial tiene subtítulos en inglés.
