Tutorial de diodo Varicap y Varicap controlado 555 oscilador (1 / 16 paso)

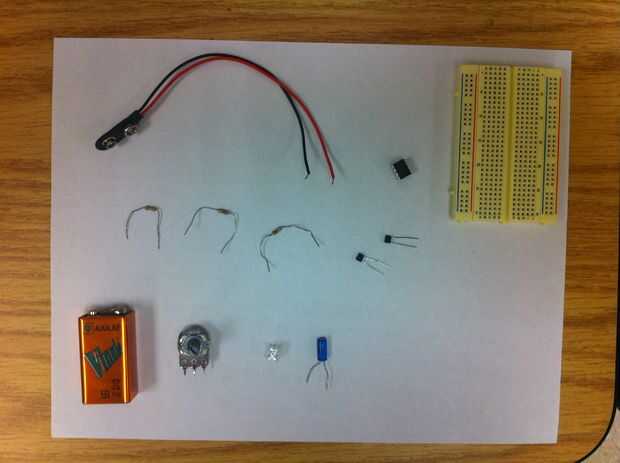

Paso 1: Lo que se necesita

Lista de materiales

1 protoboard
1 batería de 9V
1 potenciómetro de 1MΩ
Resistencia de 1/4 Watt 2 1KΩ
Resistencia de 1 4.7KΩ 1/4 Watt
1 555 IC
Varios condensadores polarizados
2 diodos Varicap del mismo valor

You can buy Varicap Diodes on Jameco this is an example: http://www.jameco.com/webapp/wcs/stores/servlet/ProductDisplay?search_type=jamecoall&catalogId=10001&freeText=varactor+diode&langId=-1&productId=2125430&storeId=10001&ddkey=http:StoreCatalogDrillDownView
