Turbina de viento de doble hélice horizontal (5 / 7 paso)

Paso 5: Biulding la lámina de turbina de viento de doble hélice

Este paso le mostrará cómo crear la hoja de la turbina de viento.
Se necesita:
1 su caña que es un pie más largo que el tubo (yo usé dos varillas roscadas sujetadas junto con un tubo roscado)
2. sus tres formas (cheque paso tres)
3. sujetadores para sujetar sus formularios a su caña (utilizado seis tuercas que encajan en mi varilla roscada)
4. espuma de 1 milímetro (longitud = 3 pulgadas más corta que la longitud de la tubería / ancho = 2.5 veces la longitud de las formas
5 cuchillo para cortar la espuma.
6. cinta métrica
7. grapas pistola y grapas para la fijación de la espuma a las formas
8. cinta para mantener juntos los bordes de la lámina de turbina de viento
9. 2 rodamientos
10, 2 corta pedazos de tubería que ajuste perfectamente alrededor de los 2 rodamientos de bolas

Pasos para hacer la lámina de turbina de viento de doble hélice:
1. tomar la longitud de la tubería, reste tres pulgadas y dividirlo por dos. Debe obtener un valor en pulgadas.

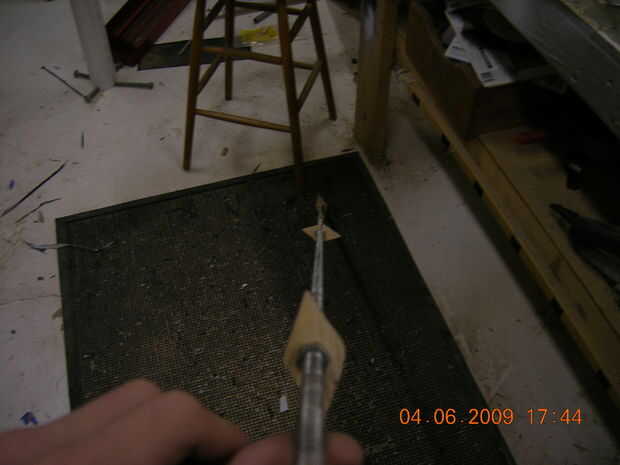

2. Tome sus tres formas y valor del paso anterior y colocan tres pulgadas de un extremo de la varilla y ellos ponen el valor previamente determinado aparte. Asegúrese de que coloque una tuerca en cada lado de cada una de las formas y convertir y fijar su forma ángulos rectos entre sí (véase los cuadros para los cálculos y diagramas de pasos uno y dos.

3. Mida la longitud de los lados de sus formas (los lados de la forma de diamante)

4. cortar dos tiras de espuma gruesa de 1 milímetro, tres pulgadas más cortos que el tubo y tan amplia como el valor resultante del paso anterior.

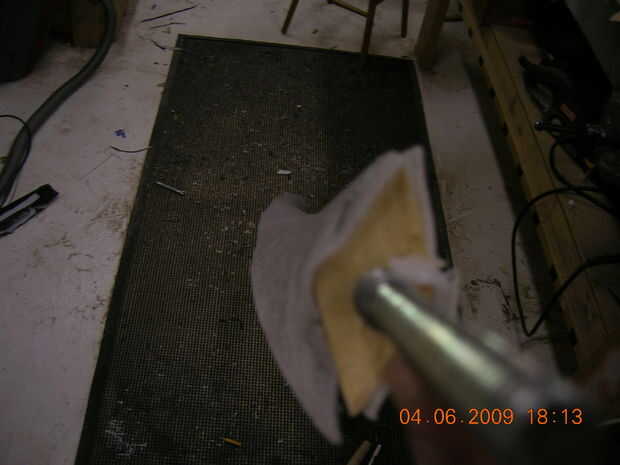

5. grapa la espuma a tu barra y formas para crear la forma de doble hélice.

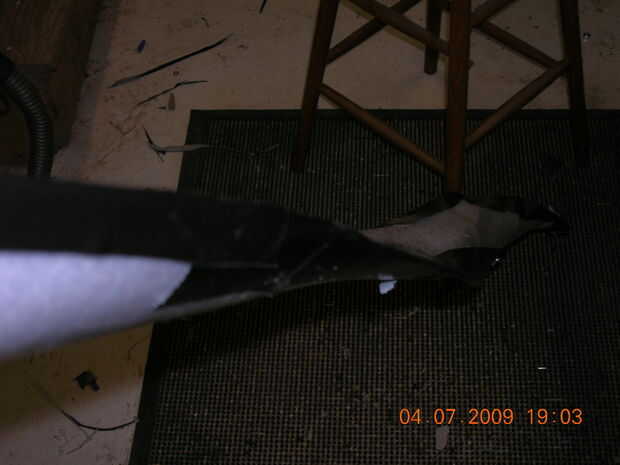

6. únalos con cinta adhesiva los bordes de las piezas de espuma.

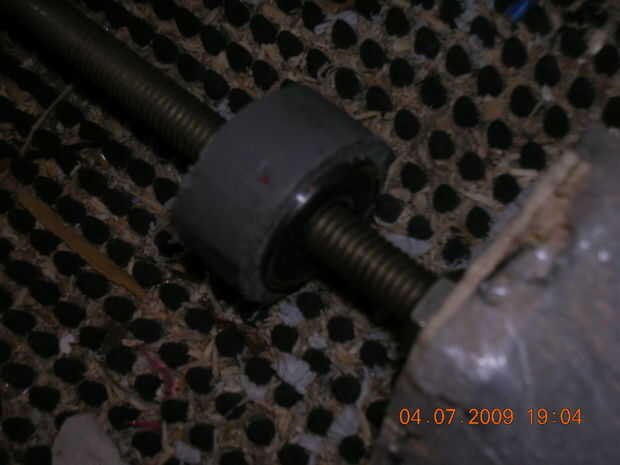

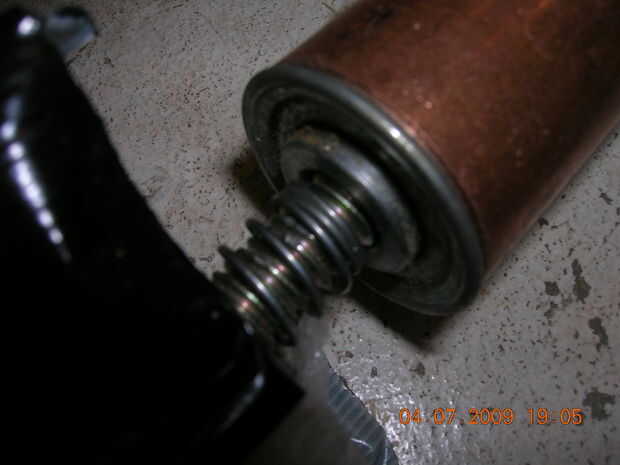

7. colocar un cojinete en una pipa pequeña corta y coloque el rodamiento de la varilla. Hacer esto para cada extremo de la varilla.

Se realizan con la lámina de turbina de viento.
