Túnel de viento bricolaje 2.0, proyecto "Paperclip" (2 / 15 paso)

Paso 2: diseño

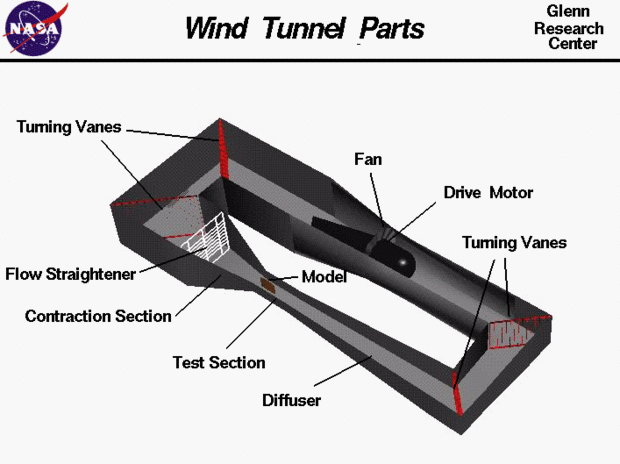

El diseño de un túnel de viento es muy simple, que consta de cuatro partes principales: una sección de entrada, una sección de prueba, un difusor y un ventilador (o matriz de fans). Además de estos cuatro componentes, hay piezas pequeñas del túnel que lo hacen más preciso o más fácil de recopilar datos. Como sistemas de ingeniería más bien diseñados, todos estos componentes vienen juntos para realizar la tarea de uno ayudar a visualizar y a entender las propiedades aerodinámicas de varios objetos y diseños.

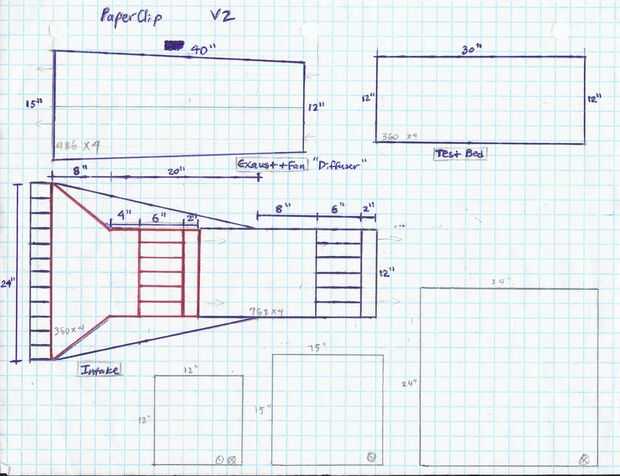

Después de mucha investigación y entender la retroalimentación muy apreciada de mi anterior guía, pude diseñar un túnel más adecuado. Me han atado mis planes en como una imagen y un pdf así que siéntete libre para verlos. Si usted tiene alguna pregunta específica, póngase en contacto conmigo y estaré encantado de ayudar en cualquier manera.

Créditos de Foto:

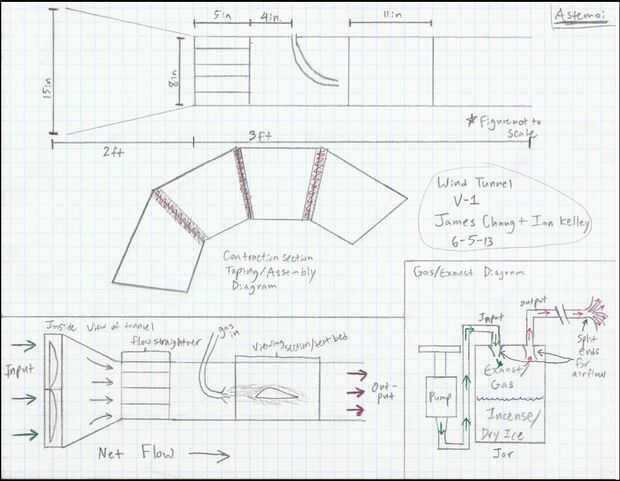

#2:
