¿Tubo de luz de cátodo frío (3 / 7 paso)

Paso 3: Mediciones y alambres de corte

En un solo paso rápido medimos la longitud de nuestro tubo de acrílico debe ser, y cuánto tiempo nuestros dos cables de altavoces/potencia necesitan ser.

Medir la longitud correcta de acrílico

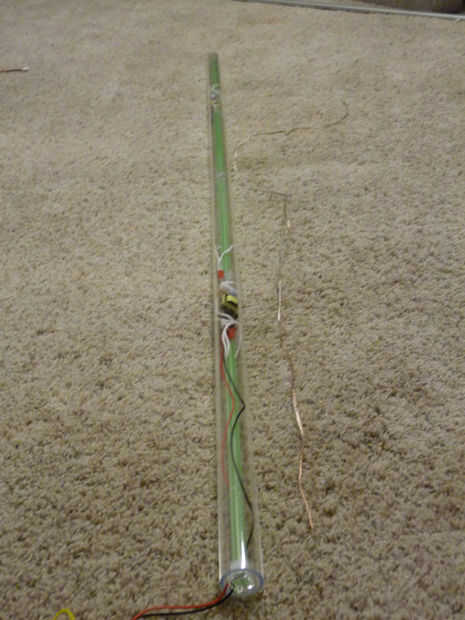

Conectar dos CCFLs a cada inversor y los ponen en el suelo al lado del tubo de acrílico con el inversor entre sus dos CCFLs. Esta manera, sabremos la longitud práctica, completa que nuestro tubo de acrílico debe ser. Calcular si utilizan tapas o tapones para su pieza final y corte por consiguiente con su sierra.

Medición de longitudes de cable de altavoz
Con sus cuatro tubos y los inversores al lado de la tubería, tome algún cable de altavoz y medida de cada inversor a aproximadamente un pie más allá de la tubería. Está muy bien tener un montón de alambre de repuesto, sólo nos va cortar el más adelante.

Acortamiento de CCFL cables aislados
Los blancos cables aislados que se unen a cada CCFL son sobre un pie de largo. Mientras sólo podemos aplastar las CCFLs en el tubo de acrílico, cuando los cables blancos son Cruncheando abajo y cruzaron juntos la energía fluctúa, llamado salida. Tenemos que acortar, que los hará encajar más compacto, y no tienen problemas con brillo, parpadeo o simplemente apagando.

Nota especial antes de cortar y pelar cables ***

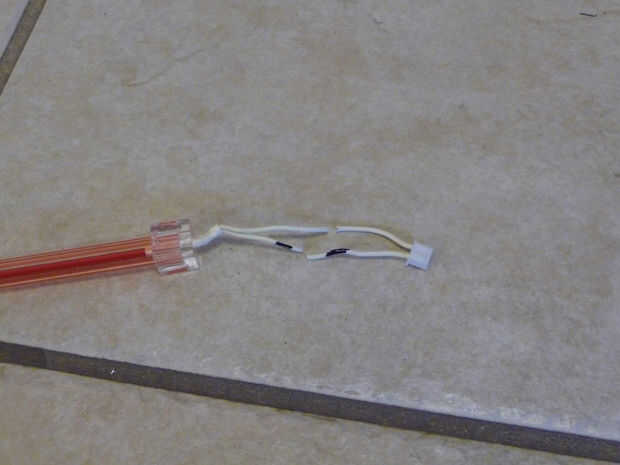

Los dos cables procedentes de cada CCFL no están etiquetados, no hay alguna forma fácil de determinar que es positiva o negativa. La respuesta simple es coger un rotulador y marcar uno solo de los cables con las marcas negras. Yo he conectado un cuadro explicando. Esta manera, podemos simplemente cortarlos ambos y sabe que el cable marcado es el mismo.

Tenga sumo cuidado de no tirar de los cables blancos en el lado CCFL. Puede fácilmente snap, lágrima de CCFL sí mismo, y entonces no tienes nada para soldar a. Solo tomarlo lento y suave al remover los cables blancos.

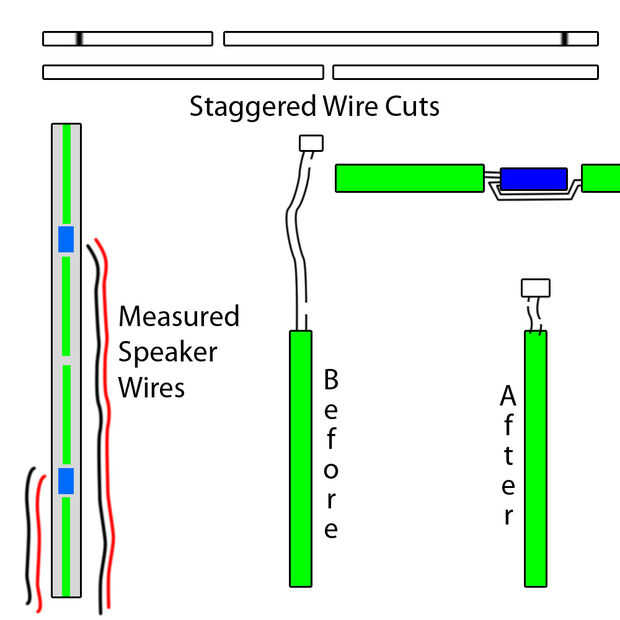

Cortes sorprendentes
Este es un truco que no sólo hace para cableado limpiador, pero evita la posibilidad de los cables en cortocircuito hacia fuera, o en el caso de tratar con alto voltaje, reduce grandemente la cantidad de fugas en los puntos débiles donde cortamos. Cuando usted corta los cables, simplemente realice un corte una pulgada o dos de largo que el otro. Hacer lo contrario para el lado opuesto, del conector. Otra vez, mirar las imágenes de referencia. Cuando se suelda, emparejarán perfectamente, con cortes alrededor de una media pulgada aparte.

Longitudes de cable

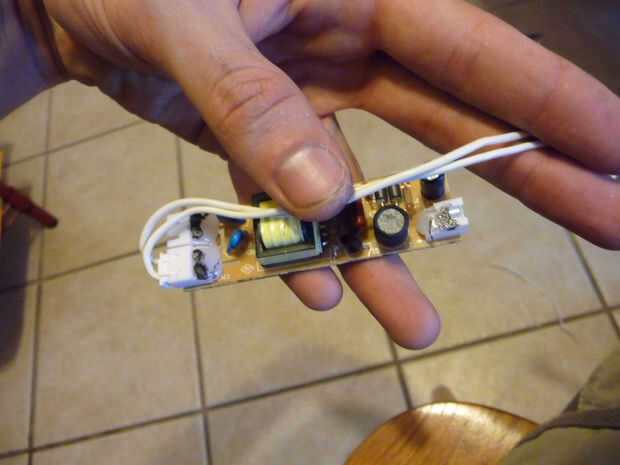

El inversor tiene tanto sus conectores en solamente un lado. Así, un cable CCFL será inmediatamente en los conectores, y el otro debe viajar la longitud del inversor. Asegúrese de que tomar esto en cuenta cuando corte, uno CCFL debe tener sus cables aislantes más a transitar por el inversor.

Ver las imágenes de abajo para ver ejemplos de cada uno.
