Tubo de ensayo Stirling motor

Es un corto video clip de un motor de stirling de simple tubo de ensayo con canicas como el desplazador y una jeringuilla de cristal como el pistón de potencia.

Este sencillo motor de Stirling fue construido con materiales que están disponibles en más laboratorios de Ciencias de la escuela y se pueden utilizar para demostrar un motor térmico sencillo.

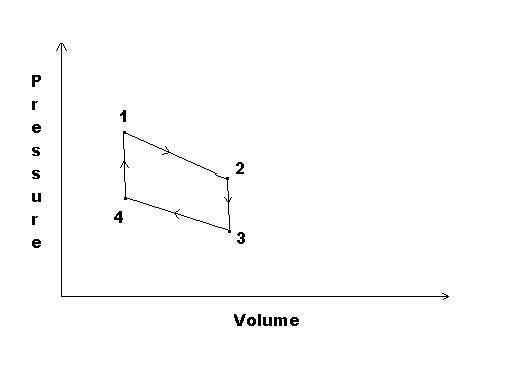

Diagrama de volumen la presión para el ciclo

Proceso 1→2 que expansión del gas de trabajo en el extremo caliente del tubo de ensayo, calor se transfiere en gas y el gas se expande así aumento del volumen y empuja pistón de la jeringa hacia arriba.

Procesos 2→3 como canicas hacia el extremo caliente de los gases del tubo de ensayo se desplaza desde el extremo caliente del tubo de ensayo al frío extremo, como gas se mueve da calor en la pared del tubo de ensayo.

Proceso 3→4 que calor se quita de las disminuciones de gas y el volumen de trabajo, el pistón de la jeringa se mueve hacia abajo.

Proceso 4→1 completa el ciclo de trabajo de gas se mueve desde el extremo frío del tubo de ensayo hasta el final caliente, como los mármoles, desplazan a adquirir calor desde la pared del tubo de ensayo mientras se mueve aumentando así la presión del gas.
