TrumChuk - prototipo de instrumento Digital (1 / 5 paso)

Paso 1: El circuito

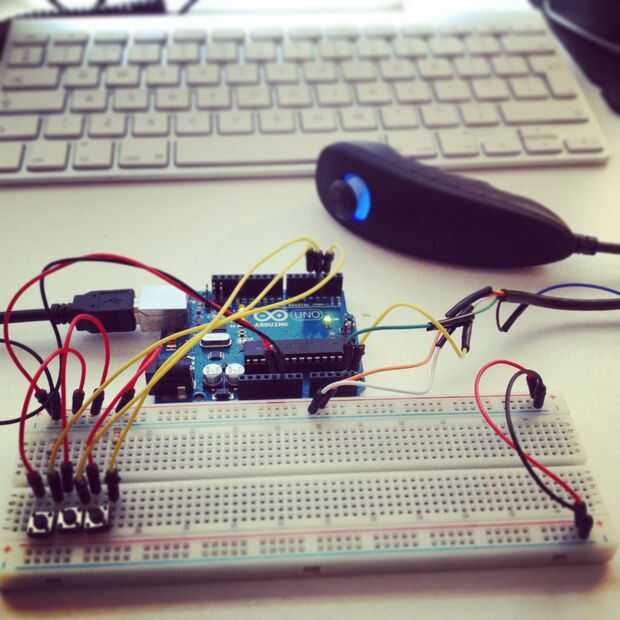

El TrumChuk utiliza un circuito relativamente simple que utiliza los cuatro botones de contacto momentáneos (tres arcade estilo, un pequeño botón) con resistencias de cuatro 10 k ohm, un micrófono de electret, un Arduino Uno y un Wii Nunchuk enchufado en el tablero de adaptador Nunchucky.

Partes:

http://www.adafruit.com/products/345 - Nunchucky x 1

http://www.coolcomponents.co.uk/Breakout-Board-for... -Micrófono x 1

http://www.arcadeworlduk.com/products/Sanwa-OBSN-2... -Botones Arcade x 3

Botón pulsador momentáneo x 1

Arduino Uno x 1

10 resistencias de ohm k x 4

Asamblea:

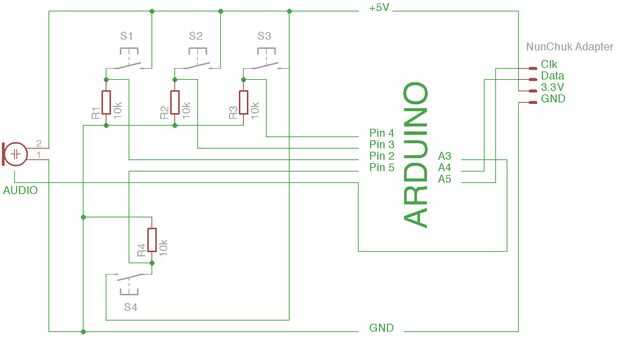

Me han llamado (mal) un circuito esquemático que esperemos que usted será capaz de descifrar y montar los componentes en la forma correcta. Consulte el sitio de Arduino (donde tengo mucha de mi información del) Si desea comprobaremos cómo enlazar cosas hasta un Arduino.
