Averiguar la escala de
El primer paso es averiguar cuánto debe ser el modelo final. Usé pinzas para medir el espesor de la lámina perimétrica que estaba usando. He encontrado que es 1/8-pulgada de espesor.
A continuación, necesitaba saber cuánta distancia vertical representa cada línea de contorno. En el mapa topográfico algunas líneas son más gruesas y marcadas con los pies sobre el nivel del mar. En el topo utiliza una línea fue etiquetada 400, otro 600. Entre ellos estaban cuatro líneas, que hace cinco segmentos de aumento de altitud. (600-400) = 200 pies. 200 / 5 = 40 pies por contorno. El mapa topo puede ser diferente entonces hacer la matemáticas usted mismo.
Así que mi escala ahora sería de 1/8 pulgada = 40 pies. O multiplicar cada lado por 8 y 1 pulgada = 320 pies.
Con una regla mide un lado de los límites del parque y encontró que era de 5,2 pulgadas. La leyenda del mapa topo dice que la escala es 1 pulgada = 1000 pies. Para que un lado del parque es 5200 pies de largo.
Para determinar cuánto que un lado de mi modelo debe ser dividido 5200 pies por pies 320. (5200 / 320) = 16,25 pulgadas.
Sabiendo que un lado de mi modelo necesita por 16,25 pulgadas de largo, había abierto CorelDraw y selecciona todas las capas. Entonces tiré en mango una de las esquinas hasta que todo el proyecto creció 16,25 pulgadas en el lado especificado. Hecho esto, mi proyecto ahora es a escala.
Elevaciones a capas
Para facilitar el siguiente paso que decidí mover cada elevación en una capa separada en CorelDraw. Puesto que mi paisaje tiene varias colinas y valles, una elevación puede tener varias líneas de contorno en él. Comencé agregando 20 vacío capas a mi dibujo. Me pareció que la línea superior del contorno en mi modelo de 840 pies. He seleccionado la capa superior de la mayoría en blanco y le cambió el nombre a "840" e izquierda seleccionado. Luego utilicé la herramienta de selección para escoger el contorno del pie 840. X control, Control-v y la línea de contorno fue ahora en la capa 840! Configurar la visibilidad de esa capa que oculta (el icono de ojo pequeño debe ser cerrado) y la línea de contorno desapareció de la pantalla.
Yo con la etiqueta la siguiente capa de dibujo "820" y a la izquierda que selecciona. Otra vez con la herramienta de selección escogió la línea contorno de 820 pies cortar y pegarlo en la capa de 820. En mi particular paisaje hay otro cerro con un contorno 820. He seleccionado ese contorno e hizo otro cortar y pegar. Establece la visibilidad de la capa oculta y, bingo, ambas líneas desaparezcan de la pantalla.
Esto es un trabajo tedioso, pero será realmente muy útil cuando se empieza a cortar el modelo. Así que seguir haciendo esto hasta que cada elevación en su paisaje es en su propia capa de CorelDraw.
Plan de los cortes
Corté el pequeño modelo de 4 x 5 pulgadas de una hoja de lámina perimétrica. Cuando empecé a contar este proyecto me di cuenta de que necesitaría más para 10 hojas - ouch! Eso sería hacerse un hueco en mi bolsillo. Y el modelo resultante sería pesado, limitando mi capacidad de llevar a todas partes. Decidí que este modelo grande tendría que ser hueco.
Su trabajo ahora es averiguar que piezas se pueden cortar desde la mitad de los demás. Por ejemplo, considerar el contorno en la base de una montaña. Sin duda podría cortar el contorno pequeño de la parte superior de la montaña desde el centro del contorno base sin hacer ningún daño. Pero también puede cortar el contorno de la mitad para arriba de la montaña fuera de esa misma pieza contorneada base. Esto puede ahorrar un montón de material.

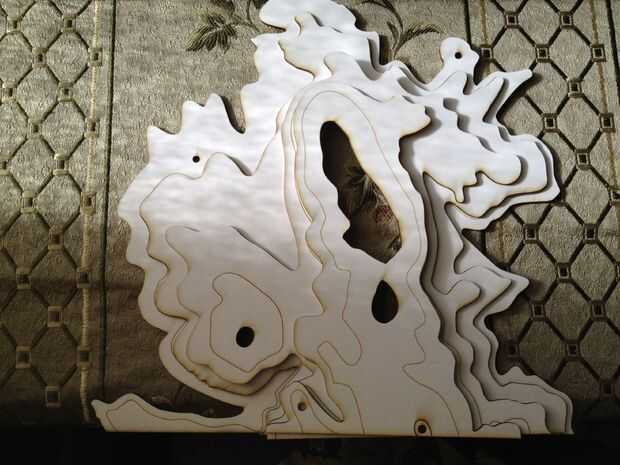

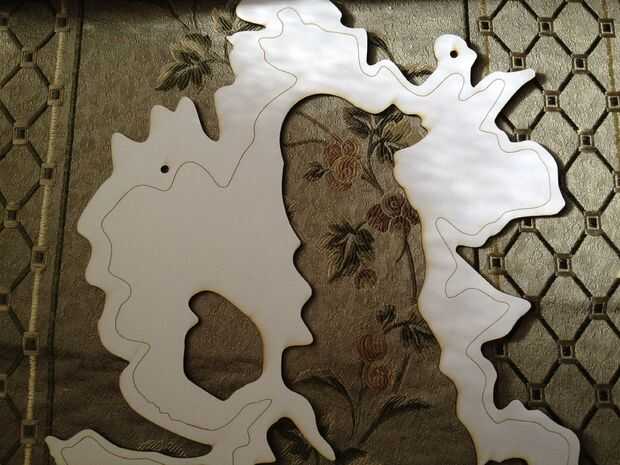

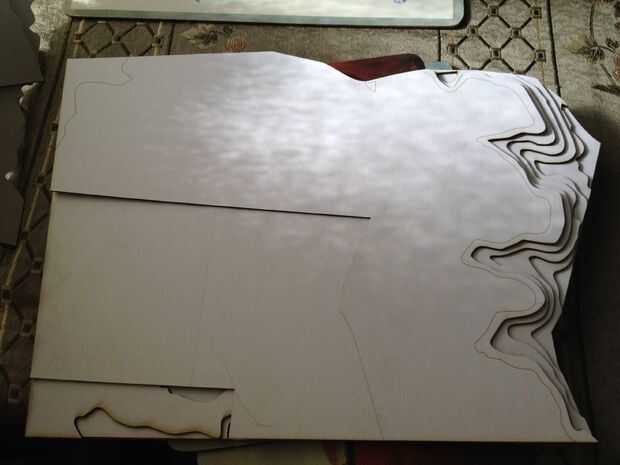

Después de alguna experimentación encontré que en general podía saltar tres líneas de contorno y cortar otra vez. Para ver el efecto a ONU-ocultar las capas que usted piensa que pueden cortar desde una hoja de lámina perimétrica. Quiere dejar suficiente material para que otras capas entre estas tienen suficiente solape para dejarle pegar juntos firmemente. Puedes ver lo que he hecho en algunas de las fotos adjuntas.
Alineación

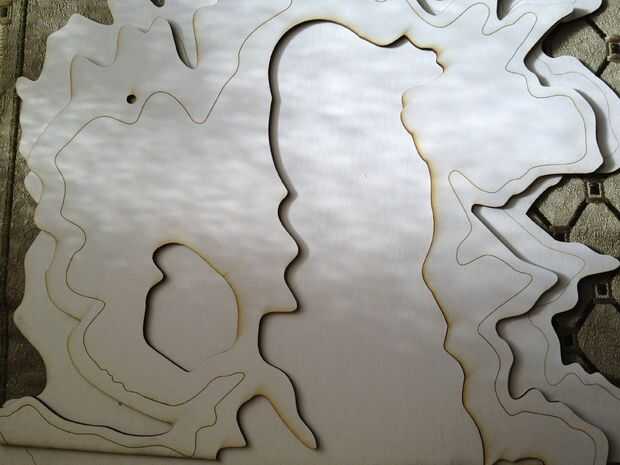

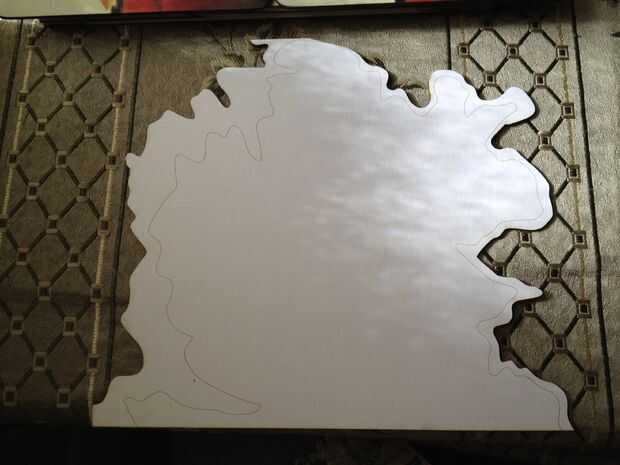

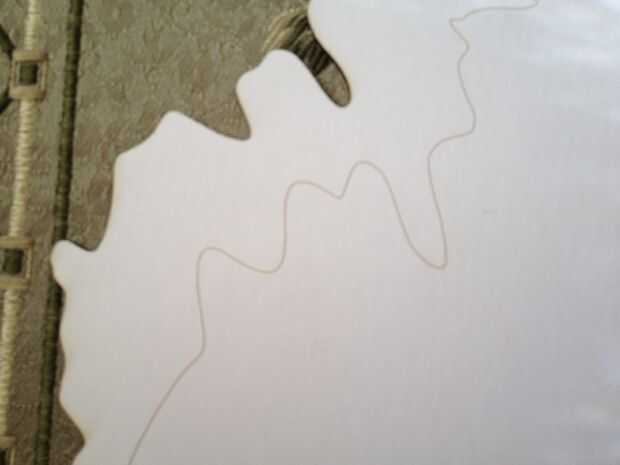

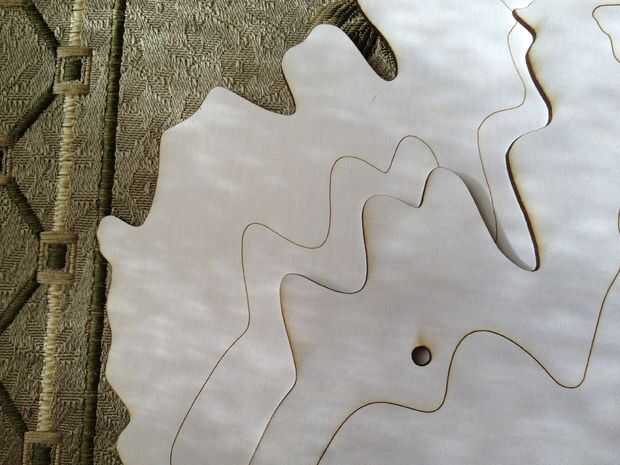

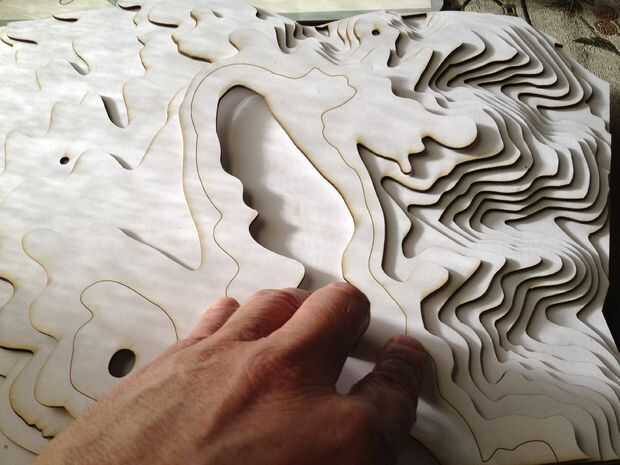

En mi modelo más pequeño que del laser corte los agujeros pequeños en cada capa que podría utilizar para alinearlos. En esta versión más grande tuve un destello de inspiración. Hago dos pasadas en cada corte de láser. El primer paso sería con la configuración de láser que atravesaría la lámina perimétrica. Luego marcaría para no imprimir las capas que sólo corté y marcos para imprimir la siguiente capa encima de cada uno. Con el láser para marcar apenas la superficie de ' d que "cortar". Esto deja cada pieza marcada con un esquema de donde iría la pieza por encima de él. No es necesario para los agujeros de registro.
Cortar el modelo de
Este paso toma unas horas de tiempo de corte de láser de Epilog Helix, así que listo para sentarse un rato. Ayuda a revisar sus planes y anote lo que planea hacer para cada corte - no lo hice y lo hice algunos errores.
Un plan escrito realmente puede ahorrar mucho tiempo en el cortador del laser. Usted debe escribir un plan como este:
Hoja 1
Cortar capas: 740, 820, 500, 600
Capas de la marca: 540, 640, 860, 780
Hoja 2
etc.
Asamblea

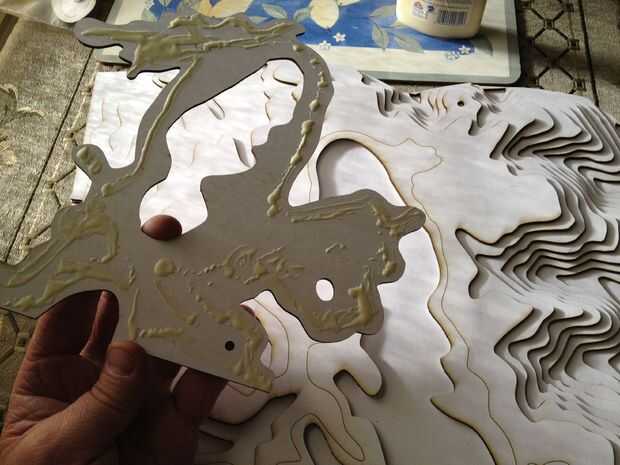

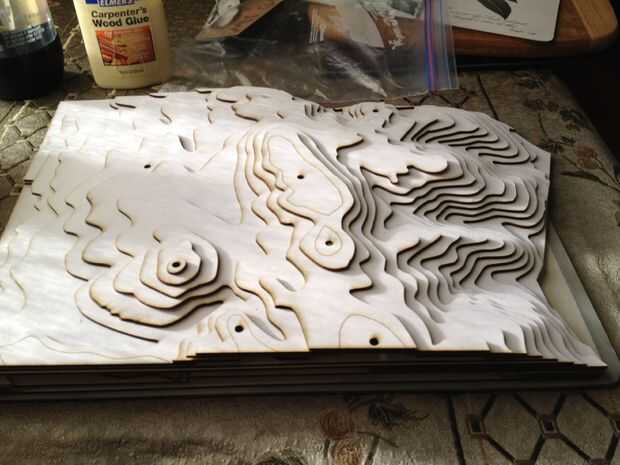

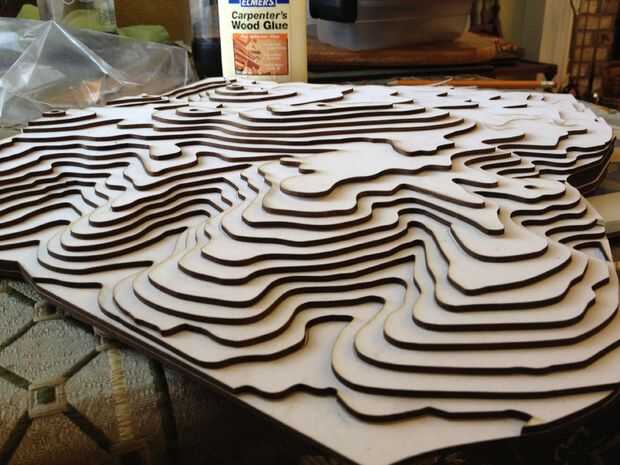

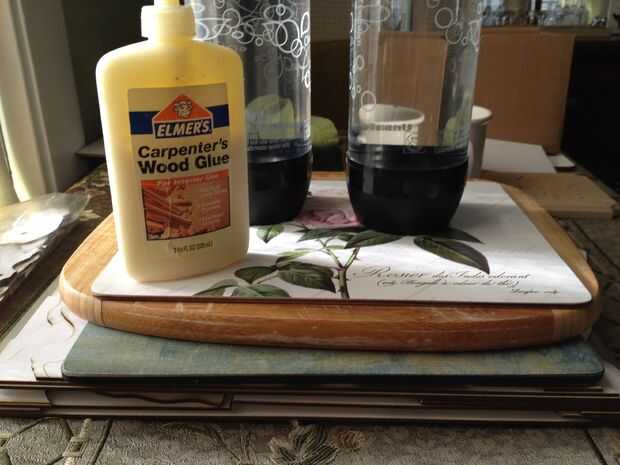

Esto es divertido y simple. Sólo colocar tus piezas. Iniciar desde el inferior. Aplicar una cinta delgada de pegamento en el interior los bordes del contorno marcado. Poner la pieza siguiente en él y presione en su lugar. Poner algo pesado sobre ella y se deja reposar cinco minutos. Entonces pasemos a la siguiente capa.
El caso de diseño
Me pareció que ser hueco el modelo terminado un poco demasiado flexible. También pensé que sería cool para mirar dentro de la parte hueca, pero he encontrado que los bordes sólo parecía inacabados. El modelo pequeño fue recibir una paliza y me di cuenta que necesito tener algo para proteger a esta versión más grande. Estos pensamientos todo coaligados en la necesidad de un caso. Me decidí a hacer un caso simple.
Mi primer paso fue crear otra capa en CorelDraw y copiar el contorno del modelo en esa capa. Mi caso tendría pequeños muros en las dos partes que quería ocultar. Mi plan era utilizar 0,5 pulgadas MDF por lo que extendió los dos lados por mucho. Asegúrese de que mueve la línea de borde justo esa cantidad creó dos círculos de 0,5 pulgadas y colocado tocando la línea de borde existentes. Luego copié la línea del borde para que fue al otro lado de los círculos. Ahora eliminar los círculos y tienes un nuevo borde en el lugar correcto.

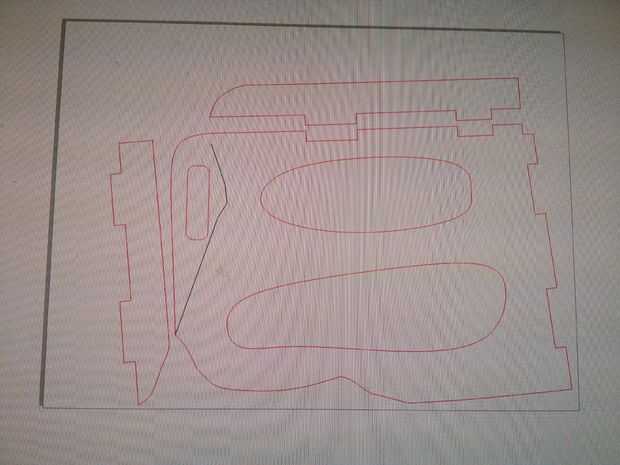

Se ha añadido un simple empalme del dedo a cada borde. Utilizando la herramienta de edición de nodos de CorelDraw añade nodos hasta el borde exterior en lugares donde he querido poner el dedo. Luego dibujar una nueva línea desde el nodo a la vieja línea de borde; CorelDraw le avisa cuando la línea es perpendicular. Un poco más de edición y tienes una línea conjunta de dedo. Ahora selecciona todas las líneas y agruparlas en un objeto.
Para hacer las paredes copie la línea común de dedo que acaba de hacer. Ya sabes con certeza que las paredes se ajusta en la base porque se cortan con exactamente la misma línea. Quería que mis paredes para ser tan alto como el modelo es alto. Otra vez hizo unos círculos del tamaño correcto y conjunta contra mi dedo. Una nueva línea que toca los círculos en el otro lado está en la ubicación exacta de la derecha.

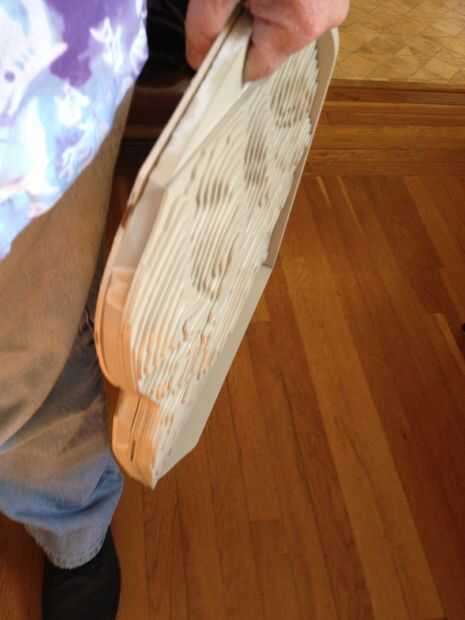

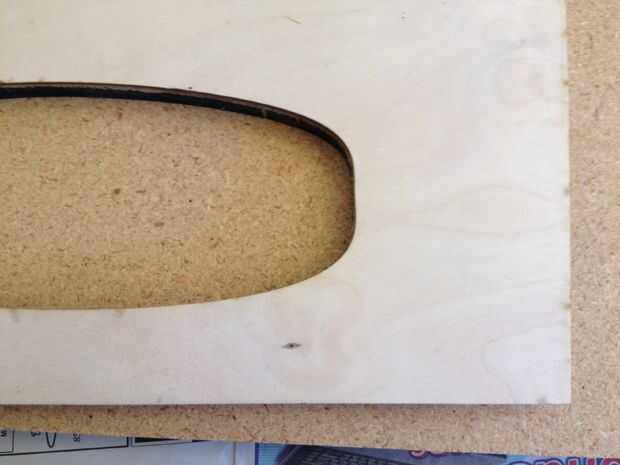

También quería un mango por lo que amplió la base y agrega una ranura de 5 x 1 pulgadas redondeado (tengo manos grandes).
Cortar y montar el caso

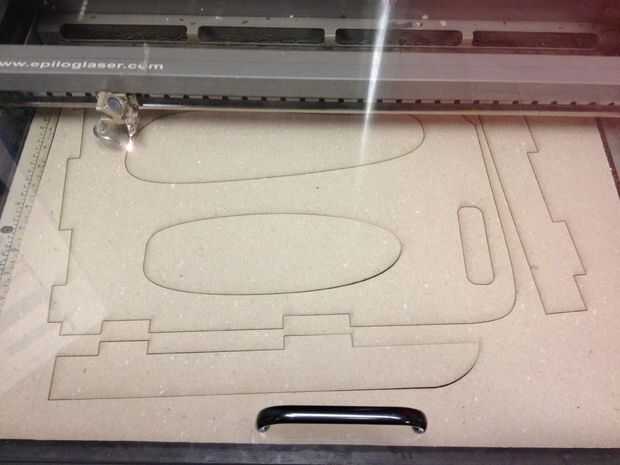

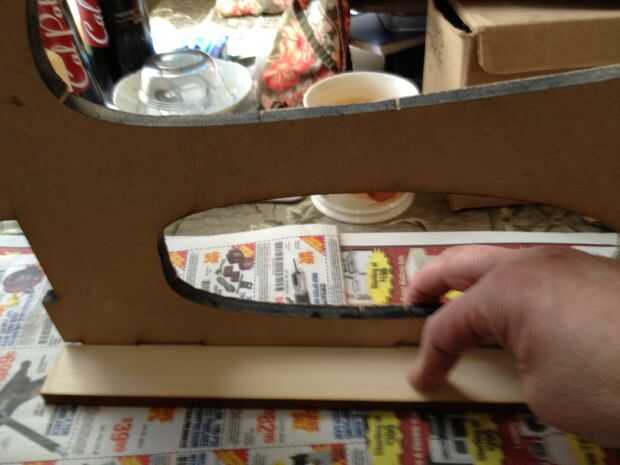

Mi primer caso se redujo de 0,5 pulgadas MDF, pero no funciona tan bien. El láser nunca podría cortar el MDF. Tenía un montón de energía pero creo que el grosor de 0,5 pulgadas pone el láser para que fuera de foco ti nunca corte completamente a través del material. Utilicé una sierra de calar para liberar las piezas y limpiar con una lijadora de banda vertical (Afortunadamente TechShop tiene todas las herramientas que necesitaba) pero el resultado fue todavía falso.

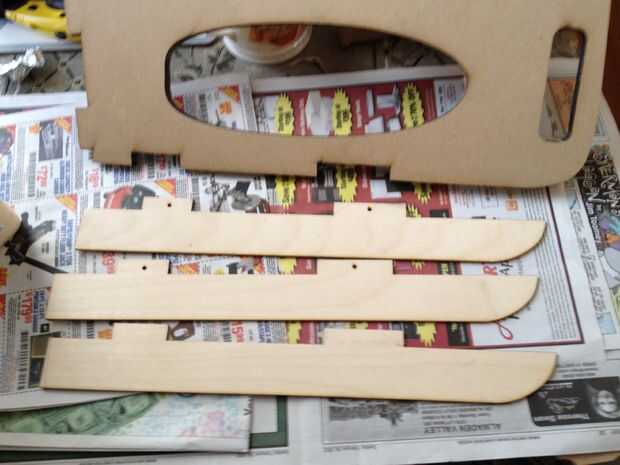

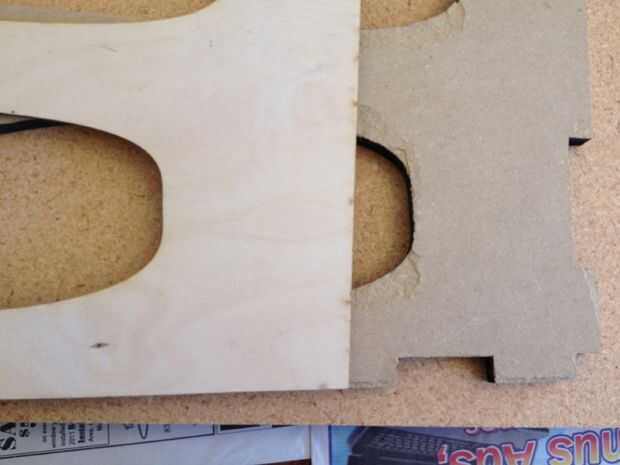

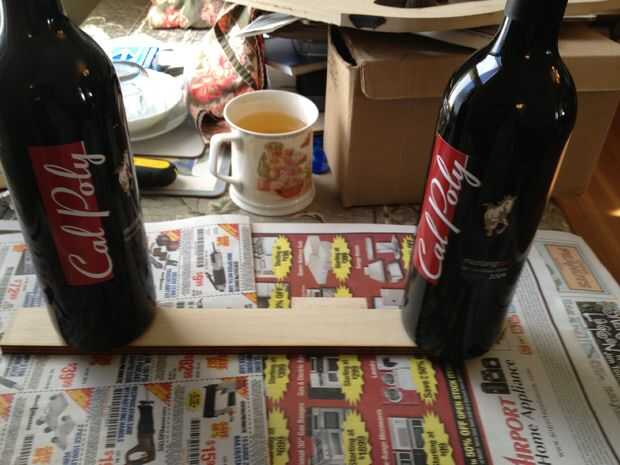

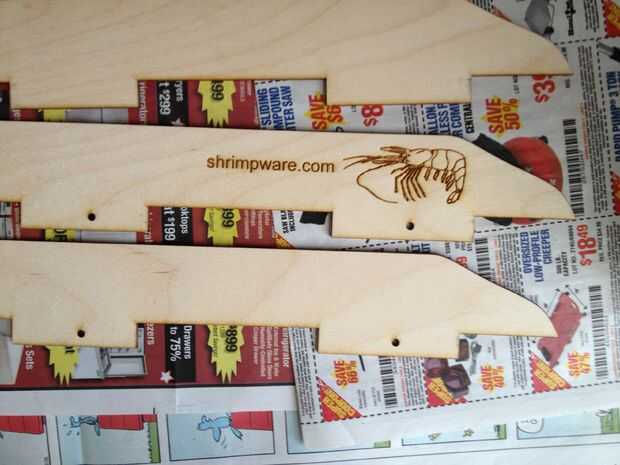

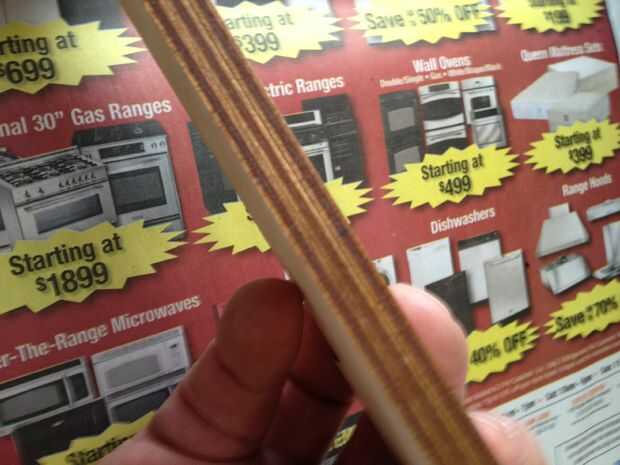

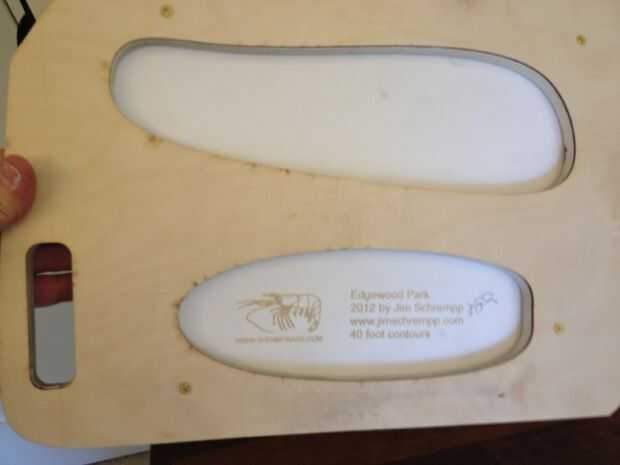

Tuve algunos fino contrachapado sobrante de otro proyecto así que corte los lados de eso. Corte tres copias de cada lado y pegado para formar una pieza sólida. Todos juntos fueron justo por debajo de 0,5 pulgadas así que había que marcar y las articulaciones del dedo inferior sólo un poco de arena. También corté un pedazo grande para pegar en la parte inferior para ocultar todas las piezas pésimo de mi anterior experiencia MDF. Si tuviera que hacerlo otra vez (podría) haría que la parte inferior de la caja de tres hojas de la madera contrachapada se ve mucho más nítida.
Montaje final
Utilicé tornillos de latón de una pulgada para unir las articulaciones del dedo. También usé tornillos de latón de 2 pulgadas para sostener el modelo en el caso. Tenga cuidado al colocar los tornillos! Desea enroscar en una parte del modelo que tiene superpuestas tablero de lámina perimétrica, y usted no quiere tener el tornillo de romper por la parte superior de su modelo.

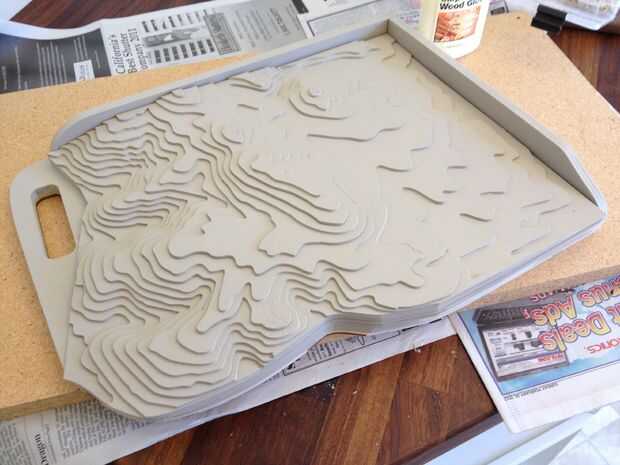

Acabado
Usé pintura de aerosol y la cabina de aerosol de TechShop. Era agradable tener la ventilación y para mantener el desorden en TechShop en vez de mi garaje. Primero es cubrir el modelo con el primer aerosol de Bin, dos capas. Asegúrese de rociar ligeramente. No desea que el tablero de lámina perimétrica a la flexión con el líquido y que no gotea. Entonces tres capas finales con arena color Rust-oleum texturado fino acabado pintura en aerosol. Se ve de ensueño.

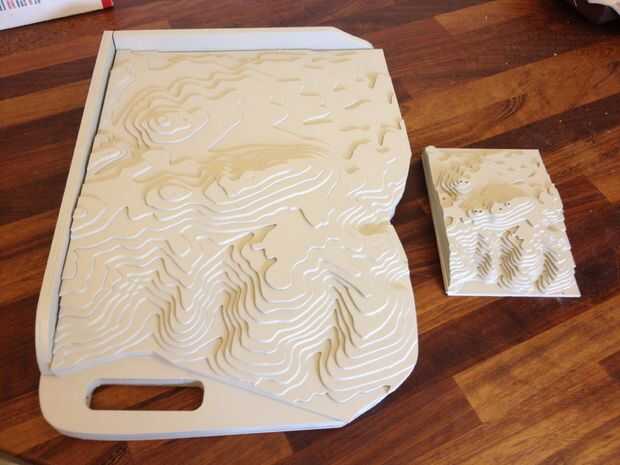

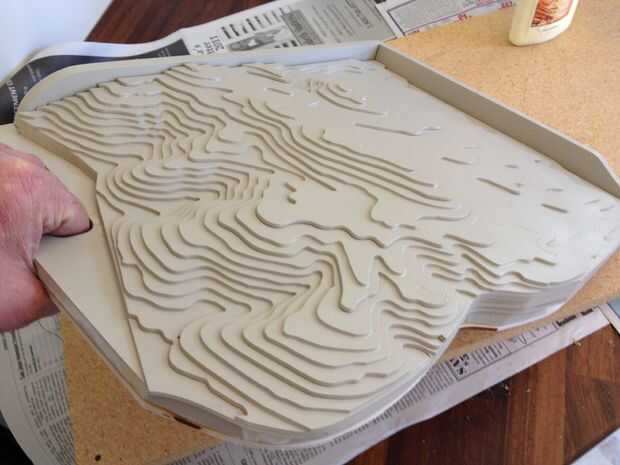

Como se puede ver en el video, todo salió gran. Ahora tengo un modelo a escala real del parque de Edgewood de llevar conmigo. Después de amigos el modelo de pequeño bolsillo que tire el uno grande de mi tronco a otra serie extendida de "wow." Con todos los comentarios positivos que recibo de mis amigos, me pregunto ¿qué paisaje voy a hacer a continuación?
Disfrútalo. Hacerlo.
Jim
