Triple Monitor Monte

esto es un montaje barato, extremadamente robusto, ajustable, triple monitor. Abajo hay una lista de componentes necesarios para construir uno que hice. El Monte puede personalizarse para adaptarse a cualquier tamaño de monitor deseado. Esta configuración es para los monitores que son 15"- 23" que se colocan en ángulos de 30 grados a uno con el otro. (30 grados es que los monitores de 23" pueden inclinarse pero monitores más pequeños pueden ir más lejos). Las piezas de metal que utiliza vinieron de mi tienda local de abastecimiento de metal y eran pedazos de desecho que se encuentran el tamaño, o un poco más grande que el tamaño que necesitaba. Yo sólo me costó unos $25 para la placa base y el C canal de la viga. La tubería y accesorios de tubería se pueden encontrar en su ferretería local. En total, este soporte de monitor cuesta alrededor $80 que es ideal teniendo en cuenta que cuesta alrededor de $300 para comprar una versión profesional totalmente ajustable.

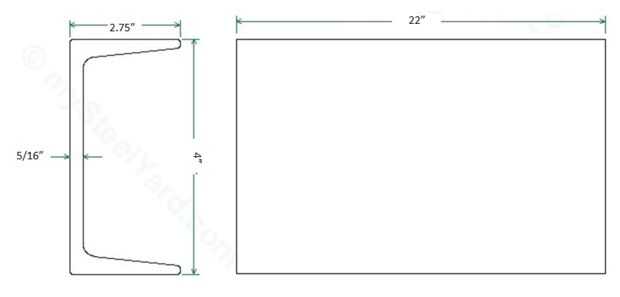

1 canal de aluminio C X la viga 22" de largo, 4" de alto, 1.75" de profundidad 5/16" de espesor. (ver imagen)

1 x placa de aluminio que tiene 21" de ancho, 14" y 1/4" de espesor (la placa puede ser de cualquier anchura deseada y profundidad como crea una fuerte base para el soporte de monitor. Debe ser por lo menos 1/4" de espesor, sin embargo, como hay que hacer cuarto al hilo y el tornillo de los pernos en él. La placa no es necesaria si el soporte del monitor es para atornillar a una mesa robusta.)

Brida de piso de acero de 4 X 3/4"

Niple de tubería de acero de 2 x 3/4 "X 12"

2 X 3/4" macho - hembra 90 grados de codo

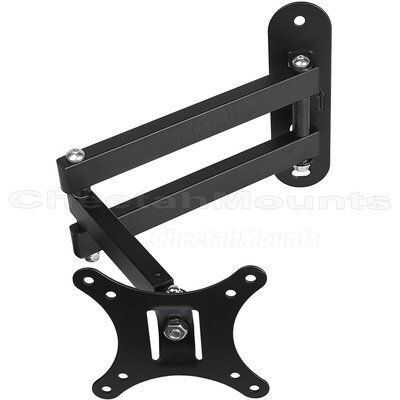

2 X soportes de Cheetah articular brazo montaje inclinación y giratorio 12"- 24" monitor soporte de pared (puede comprar aquí http://www.ebay.com/itm/Cheetah-ALAM-B-Articulating-Arm-Wall-Mount-LCD-15-to-32-/150942745186?pt=US_TV_Mounts_Brackets&hash=item2324e38262 http://www.amazon.com/Cheetah-Articulating-Bracket-Monitor-Displays/dp/B000WOF5L8/ref=sr_1_17?ie=UTF8&qid=1352747741&sr=8-17&keywords=monitor+mount o aquí)

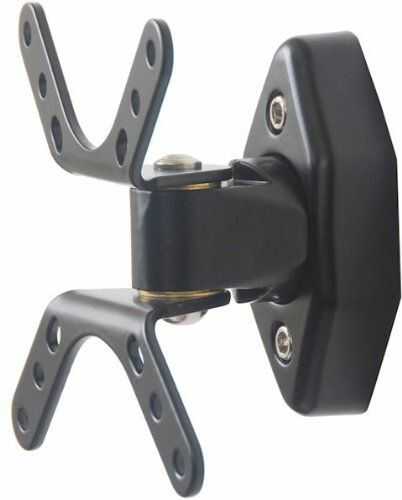

1 X VideoSecu LCD LED montaje ajustable giratoria Swing brazo montar soporte de pared TV (pueden comprarse aquí http://www.amazon.com/VideoSecu-Adjustable-Rotating-Bracket-Monitor/dp/B001L4AJDW/ref=sr_1_36?ie=UTF8&qid=1352747737&sr=8-36&keywords=monitor+mount)

8 X 3/16" 1/4 20 pernos que son 1.25" de largo

2 X 3/16" 1/4 20 pernos que son 1" de largo

10 X 3/16" 1/4 20 tuercas delgado

4 X 1/4" 1/4 20 pernos que son 1" de largo

4 X 1/4" 1/4 20 tuercas delgado

8 X 3/16" 1/4 20 pernos que son 5/8" largo

1 X 3/16" 1/4 20 mano toque (para rosca base de aluminio)
