Paso 4: Más información sobre la idea del diseño
Los motores que he elegido son V3508 360Kv motores y debe ser capaces a propulsores de 1555 en coche y si es necesario puede ser de 6 celdas. También he decidido jugar con la disposición de tricopter para hacerla más ergonómica para el hombre de la acción del Señor. Lo que esto significa es estoy poniendo el yaw controlada motor en la parte delantera, y los otros dos motores estáticos en la espalda, el hombre de acción pueden entonces sentarse con sus piernas cada lado del motor delantero que ángulos por 20 grados. Y los dos motores traseros en ángulo y montado debajo de los brazos de soporte. Como escribo esto que no estoy seguro cómo este modelo va a volar, y conseguirlo de la tierra que será provisionalmente la Junta de control de vuelo al revés. Esto me permitirá volar como un tricopter "normal" pero en mi caso la máquina va a ser al revés. Yo podría haber sido cleaver y no admitió esto, después de todo no sabes que no puedo volar nariz en!

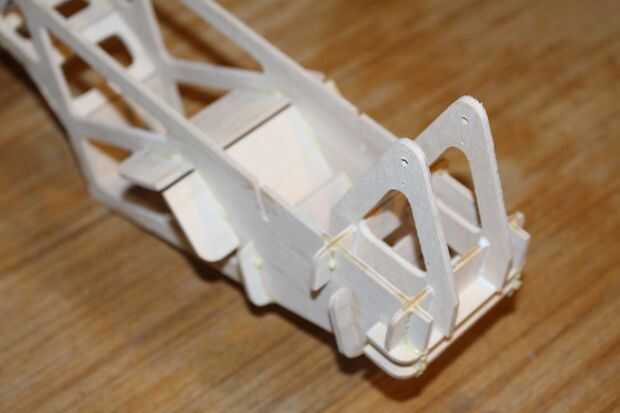

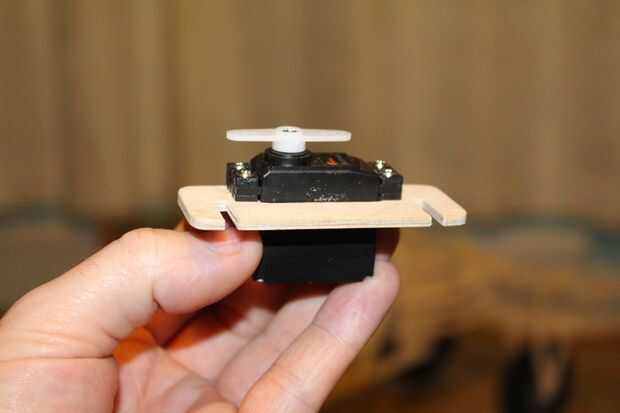

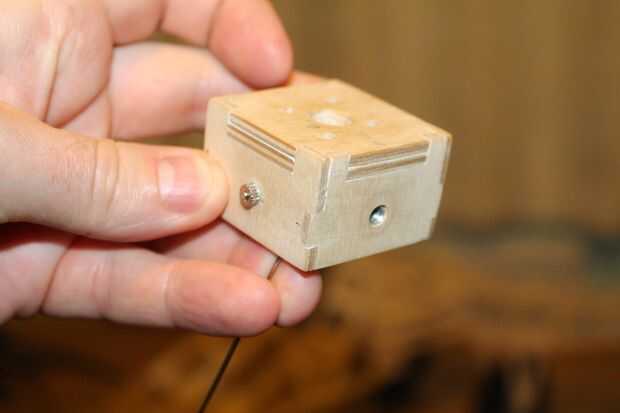

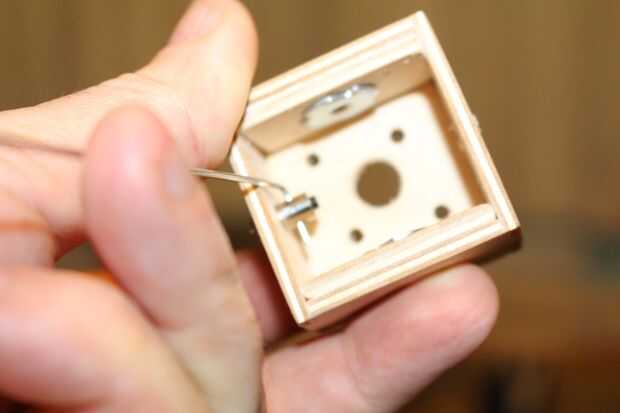

La articulación anterior se basa en una cápsula elevada (por lo que los propulsores borra la acción mans piernas) el servo se coloca en la estructura principal, y el brazo del servo podría ir a cualquier lado del pivote motor para cambiar la dirección de orientación si es necesario. Los pivotes para el motor delantero son M4 tuercas cautivas, que se tiraron en la parte posterior de la vaina y luego tornillos M4 (y tuercas) son sin embargo los pivotes. Me explican este detalle en el video y saqué fotos así que usted debe ser capaz de trabajar hacia fuera.
Actualmente estoy tratando de usar una KK2.1.5 que es fácil de usar y conveniente para de novato.
Hay un par de cosas que necesita ser precisado.
1 los brazos traseros se retroceder en un ángulo, por lo que la pieza posterior de capas es diferente de la parte delantera, por lo que es muy importante darles correcta o el tren de aterrizaje no será recta.
2 y donde el motor se monta en el brazo que los agujeros han sido perforado en la zona del Monte de pre, pero debes asegurarte de poner la pieza de madera el camino correcto.

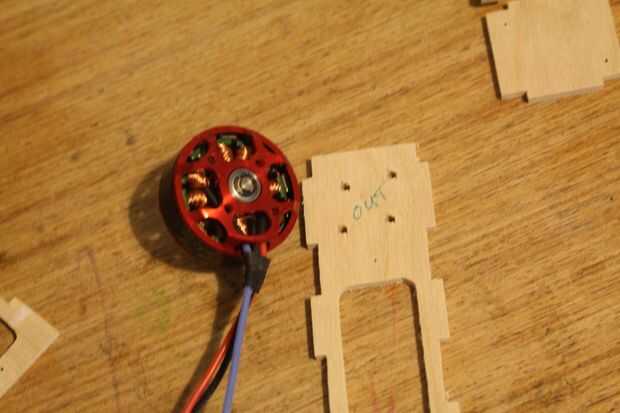

3 también con lo 3 soportes del motor Asegúrese que puede recordar perforar un orificio para el anillo de seguridad del eje centro (si existe) y otra vez Asegúrese de que la placa de montaje depende de la forma correcta o no alineen los agujeros del motor. Entonces usted tendrá que Monte el motor 90 grados mal o vuelva a perforar los agujeros.
