Tres ejes SMD componente tercera mano (9 / 9 paso)

Paso 9: Cómo funciona

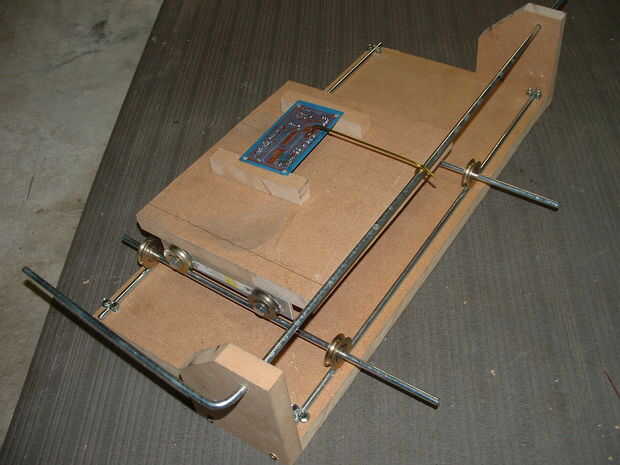

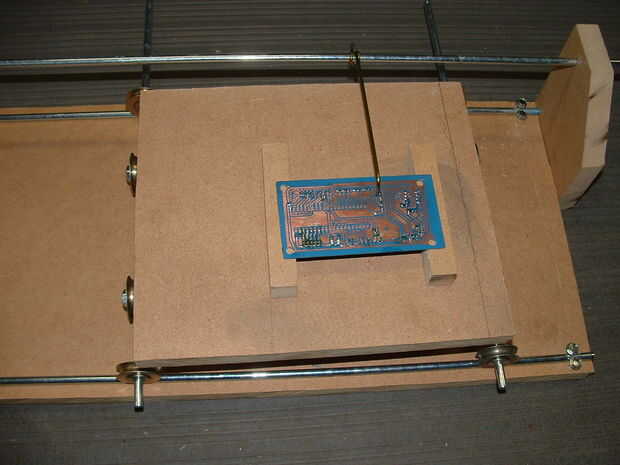

Levante la manija para que el alambre de percha está fuera del camino. Coloque la placa de circuito sobre la mesa y coloque el componente SMD aproximadamente en el lugar donde va en el tablero. Si tiene componentes en el otro lado puede aumentar con un par de trozos de chatarra del tablero partical. Lentamente deje que el mango hacia abajo y coloque la tabla de modo que el componente está directamente por debajo del extremo del alambre. Deje que el mango hacia abajo todo el camino. El mango no debe tocar la tabla que está trabajando. Si es así, doble el cable un poco hasta que todo el peso de la manija en el extremo del alambre.

Puede hacer ajustes de un ajuste fino para la colocación exacta del componente con un clavo o un destornillador pequeño. Su componente en la soldadura y admirar su obra!!!!!!

Usted puede ver algunos de mis otros proyectos en mi foro de bricolaje. www.italentshare.com/Forum
