Paso 3: Trazar datos

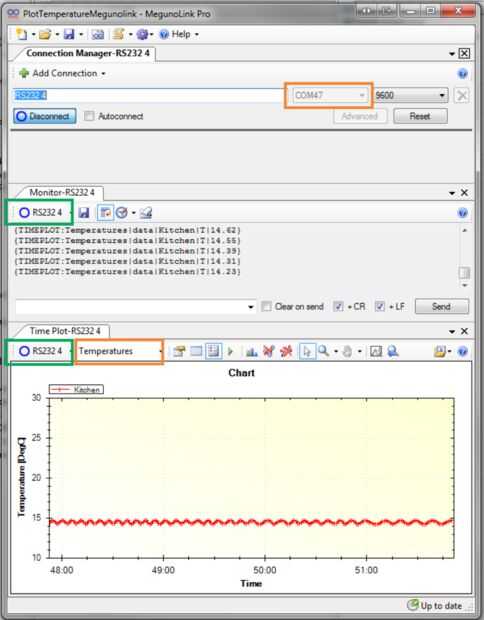

Las principales cosas a considerar aquí son el puerto COM y la velocidad en baudios. Configura el puerto COM para igualar su Arduino y seleccione la velocidad para que coincida con su programa. Si han estado siguiendo a lo largo de la velocidad en baudios para este ejemplo es 9600. Cuando eso se hace conectar hit. (Actualmente dice desconectar en la captura de pantalla porque su ya conectado).
A continuación llamo su atención a las cajas verdes en la imagen superior. Aquí deberá seleccionar la conexión que acaba de programar. En la pantalla de la conexión se llama "RS232 4" por lo que este seleccionado en el Monitor y el tiempo de trama han. Datos deben comenzar a llegar en el monitor de tu Arduino formateado de manera digamos que comentamos antes.
El paso final es seleccionar el canal trazado. En la parcela de tiempo, seleccione el desplegable (cuadro naranja en la imagen) y las temperaturas. La parcela debe saltar a la vida y empezar a trazar el valor de temperatura ya que viene.
Envuelve este instructable. Espero su ayuda!
Descargar MegunoLink Pro aquí.
Descargar el adjunto programa del Arduino y el MegunoLink guardar archivo para empezar inmediatamente.
