Paso 11: Protección y cableado
Conceptos básicos de protección
--Eliminar el cableado existente, perillas, etc.. Asegúrese de guardar todas las piezas.

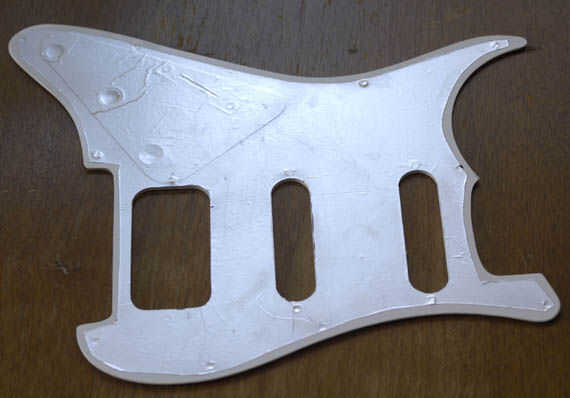

-Cubrir la parte trasera del golpeador con papel de aluminio. Utilice pegamento de spray-mount, y resistente de aluminio o lámina de cobre.

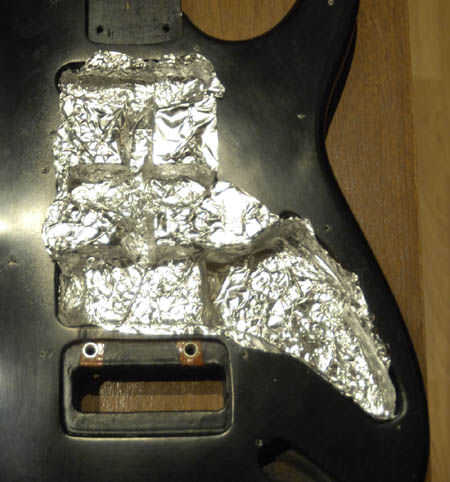

--Lo mismo con las cavidades enrutadas del cuerpo de la guitarra. Spray-mount podría trabajar aquí, pero cemento de goma es más fácil de controlar. El suelo del puente/cadena puede fijarse directamente a la lámina con un tornillo, por lo que no necesitará desoldar cada vez que el golpeador es eliminado.
-Separar la tierra de protector de la tierra principal. Conecte a tierra principal a sólo un punto (para eliminar los bucles de tierra).
Aquí está un gran enlace blindaje que describe en detalle: www.guitarnuts.com . Esto incluye el cableado para la configuración estándar de 3-recolección de 'Strat' y fue mi referencia. Asegúrese de prestar especial atención a las secciones de choque eléctrico!

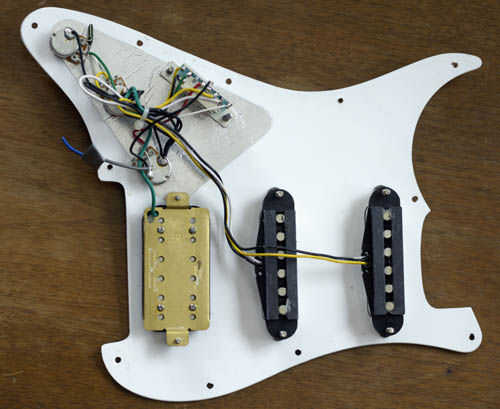

Cableado
Tomar varias fotos de principio de antes de cableado existente. Si atornillar para arriba, usted siempre puede empezar desde cero.
Un Consejo: una vez realizado el cableado, poner en orden la confusión con las zipties poco plástico. No sólo hace que sea menos confuso, pero parece ayudar a la relación ruido (tal vez mi imaginación; o podría funciona como un 'par trenzado' cable?)
Cada guitarra tiene un esquema de cableado diferente, así que mejor no entrar en detalles sobre las conexiones reales. Aquí están unos links con opciones de cableado:
Trabajos de guitarra de Acme
Cableado Guitartech de Craig
Diagramas de GuitarElectronics Strat
