Transmisor de RC a Gamepad USB usando Arduino (1 / 5 paso)

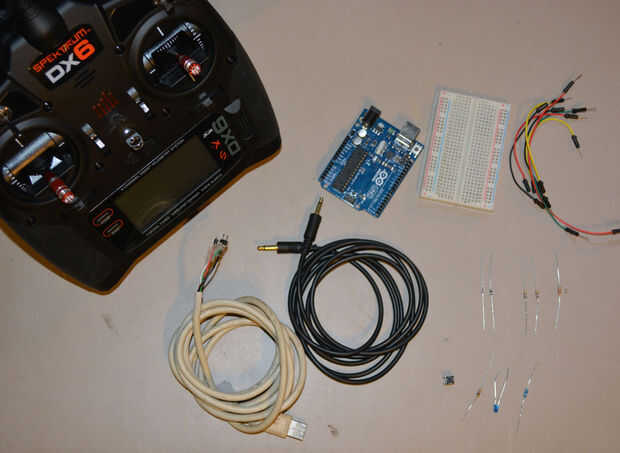

Paso 1: Materiales requeridos

  • Arduino (va a utilizar un uno, pero puede utilizar cualquier atmega328p basado en arduino)
  • Un transmisor compatible Spektrum (todos hablan el mismo idioma, pero los cables son diferentes y el orden de los canales puede variar de marca a marca. Si tienes otra marca puede leer los valores de cada canal hacia fuera para la serie puerto y determinan qué ajustes necesitan cambiarse. El código es simple suciedad)
  • Para Spektrum necesitarás un cable de audio mono de 3,5 mm
  • Un receptáculo mono de 3,5 mm, o sólo puede cortar el cable ya que son baratos
  • un cable de usb puede parte con (te tienes que cortar para arriba!)
  • 2 - 1N5227 o similar 3.6V parcial diodos zener.
  • 2 - resistencias de ohm 68
  • resistencia 1 - 2.2K ohm
  • placa y cables de protoboard
  • botón de calibración opcional necesitarás a10K resistencia, un interruptor del tacto, un led y un resistor limitador actual (valor depende de led pero generalmente funciona bien con cualquier led 120 ohmios - 200 ohm y 5 v) esto es totalmente opcional como solo puede codificar los valores que funcionan en el sketch de arduino.

Por supuesto necesitarás un ordenador, el software de arduino y algunos conocimientos básicos arduino.

Este tutorial está dirigido hacia alguien que nunca ha usado un arduino antes tan si encuentras alguno de estos pasos difíciles de seguir por favor devolver a un tutorial en el arduino básico.
