Transmisión de audio a través de cuerpo (2 / 6 paso)

Paso 2: transmisor

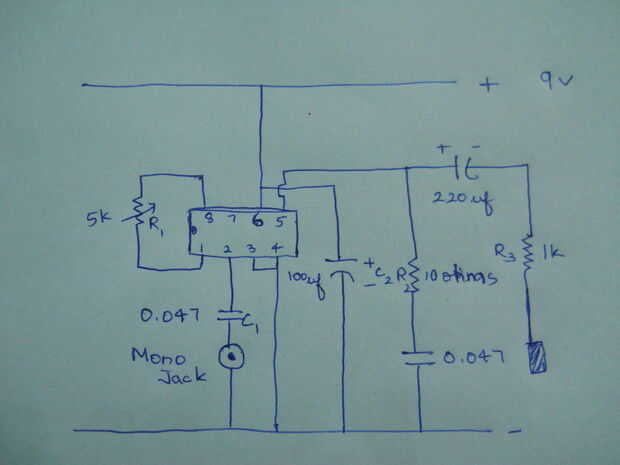

Transmisor es muy fácil de construir. Fácilmente puede desarrollar su propia versión de él también. Es sólo un circuito de amplificador de audio donde el altavoz se reemplaza con un cable de salida única. Este cable es el que transmiten pequeñas cantidades de corriente a través de su cuerpo que es modulada corresponde a la entrada de audio. Este circuito es completamente seguro. Sólo consulte el diagrama esquemático del circuito para construir el transmisor. Los pines 1 y 8 están relacionados con potenciómetro 5 k. Pin 2 está conectado a la entrada mediante un condensador uf 0.047. Los pines 3 y 4 están conectados a tierra. PIN 6 está conectado al borne positivo de la batería y un condensador de 100 uf lo vincula a la tierra. El pin 5 es el pin de salida. Está conectado con el cable de salida a través de un condensador de 220 uf y una resistencia de 1 k. Puede cambiar el valor de esta resistencia para ajustar el volumen. Pin 5 está también vinculado a tierra a través de una resistencia de 10 ohmios y un condensador de 0.047 uf. Si tienes dudas o sugerencias con respecto a este circuito no dudes en comentar.
