Transformables extendió parte de banco de trabajo 3 (4 / 4 paso)

Paso 4: cuchillas 7.2.planer

7.2.planer blades

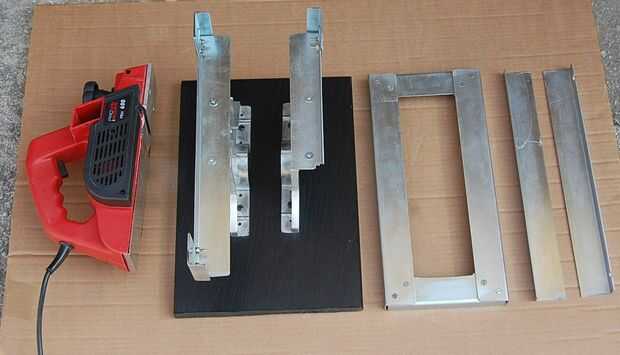

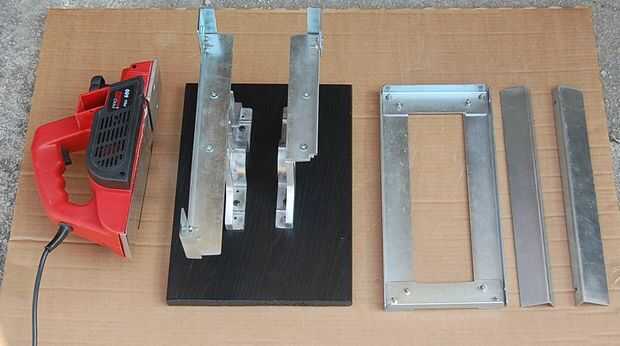

material:
Perfil angular 20 x 40 mm, espesor 2 mm
Madera placa 250 x 350 mm
Placa de metal 435 x 275 mm
2 del molde
4 x tornillos Kniping
4 x M6 x 40 mm
4 tuercas de x M8
4 x arandelas para M8
X M5 tornillos de 14 x 20 mm
14 tuercas x M5
14 x arandelas para M5
x 3 tornillos M6 x 30 mm
3 x tuercas M6
4 x tornillos ala M8

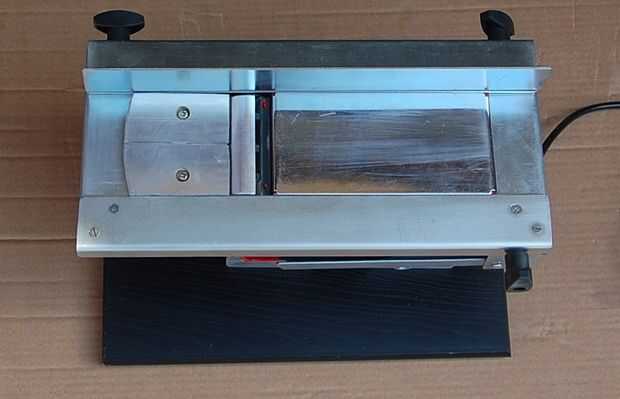

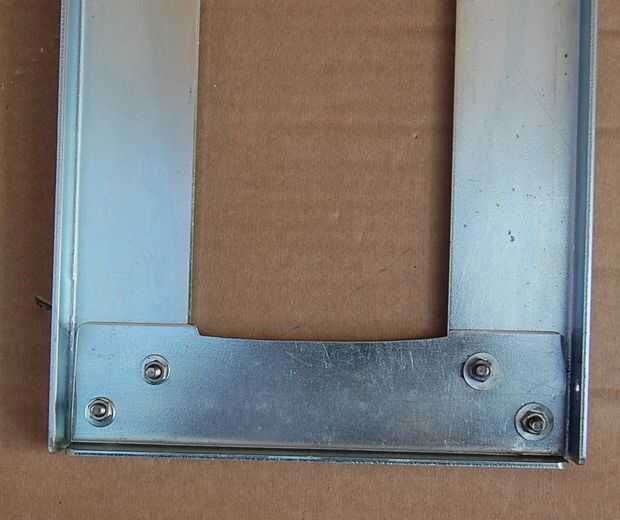

En primer lugar, ajustar el perfil de la parte superior en forma de cepillado y apriete los 8 tornillos M5
Luego ajustar el perfil angular lateral con extensiones de pared
Examinar si aplicable y perforado de 3 agujeros Ø 7 mm para tornillos M6
Exposiciones y perforados a cada lado del 4 x 7 mm agujero fi para la conexión de la consola

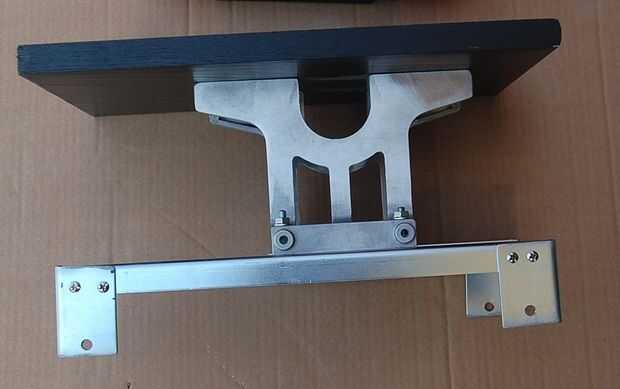

Montado en la consola

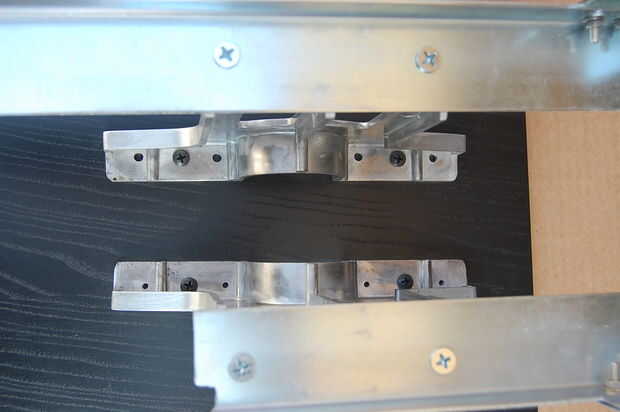

Posición seleccionada en un panel de madera
Marque los orificios
Perforados en los tornillos seleccionados

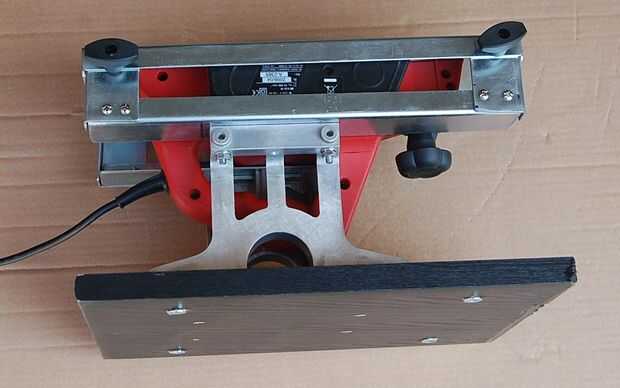

Coloque la consola en una placa de madera

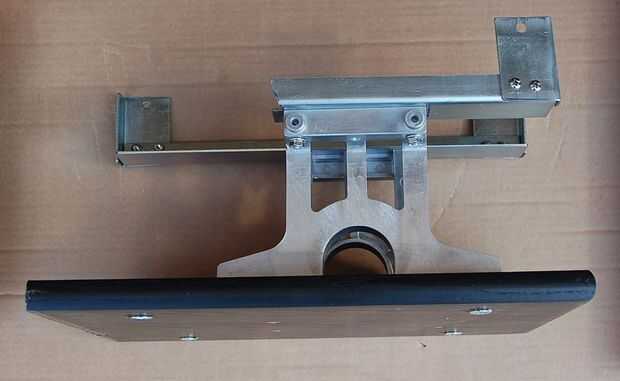

Ángulos de montaje hacen perforados dentro de lo 3 agujeros Ø 7 mm para tornillos de M6. Inserte los 3 tornillos M6 y pritdimo con tornillos.

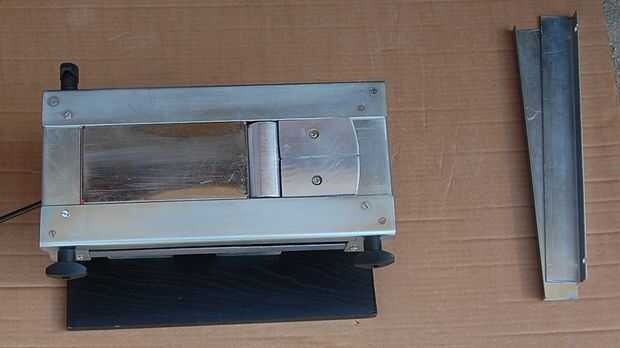

Plomo de cepillado se realiza tomando el perfil angular dos.
En una hacer dos ranuras para tornillo M6.
Para liberar las dos tuercas de mariposa, inserte 2 perfil y arreglarlo.

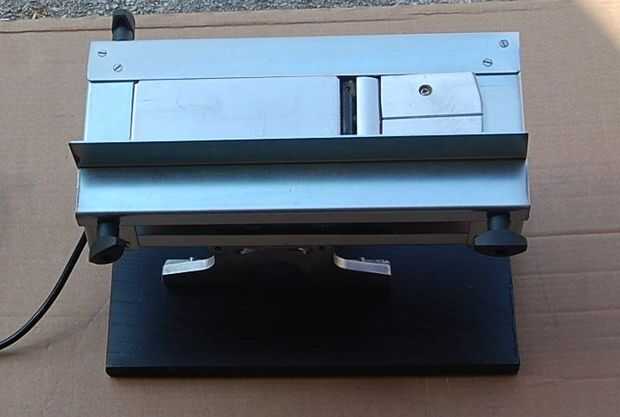

El trabajo es posible con o sin guía.

La parte inferior del agujero 4 fi 10 mm para un arbusto Roscado M8
Atornillado en la manga roscada.

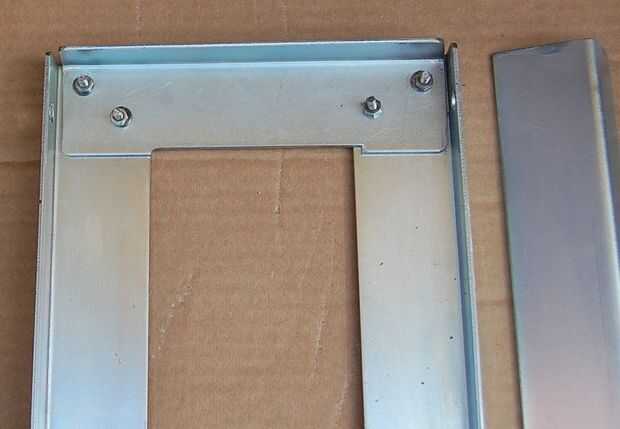

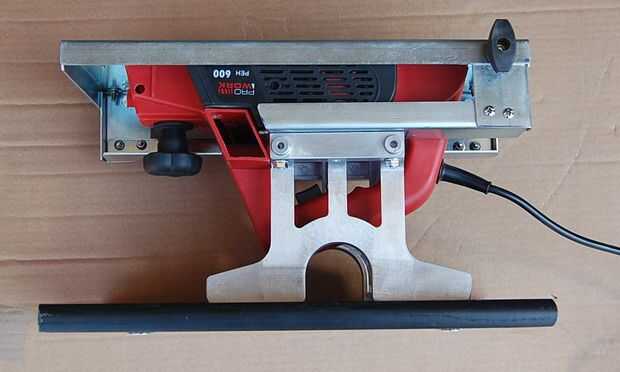

La placa metálica se une a los 2 o 4 tornillos dobles

Nota: ajustar los perfiles superiores y laterales en el formato de la máquina es potebno paciencia. Usted necesitará varias veces ensamblado y desensamblado. Posiciones de los agujeros para fijar la máquina al panel de metal y madera, al ser simétricas. Va a ser de fijación y el trabajo en 4 direcciones.
