Paso 1: 7.4.grinder
material:
Placa de metal 435 x 275 mm
Al placa 135 x 120 mm
Perfil cuadrado de 20 x 30 mm
Parte inferior del pedestal de la máquina de perforación
1 cuña de x
2 tornillos M8 x 40
2 x tuercas M8
4 tornillos M4 x 40
4 tuercas de x M4
4 x arandelas para M4
6 tornillos M6 x 40
6 nueces de x M6
6 x arandelas para M6

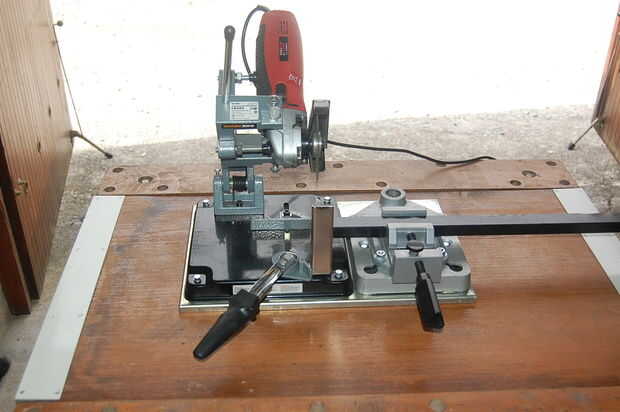

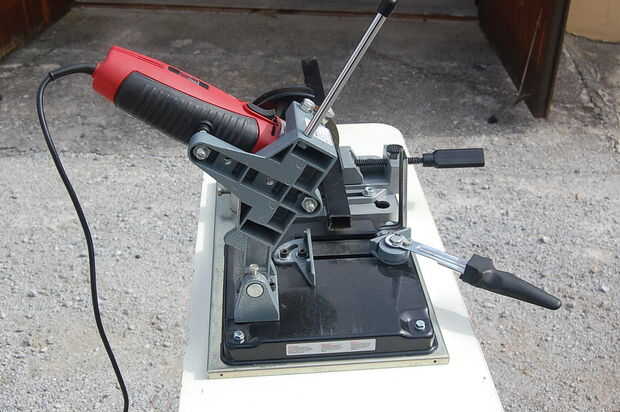

Soporte amoladora angular y soporte de la máquina de perforación se coloca en una placa de metal.
Bien dispuesto - rectitud, paralelismo.

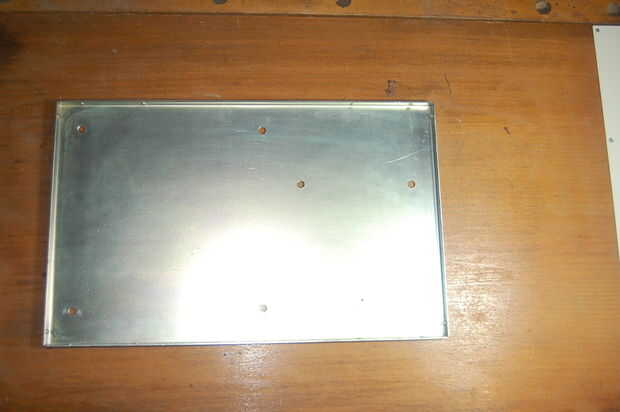

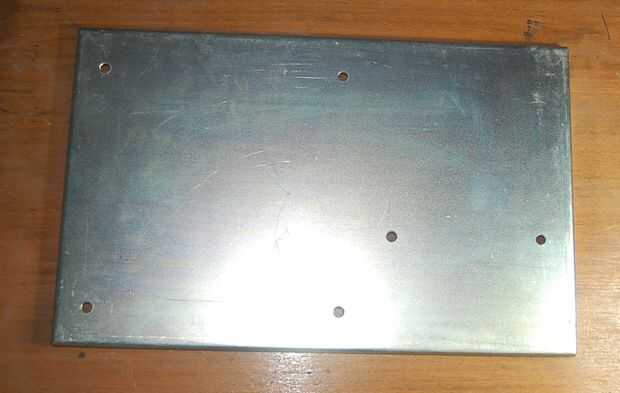

Marcado y perforado 4 + 2 agujeros Ø 7 - para soporte y base.
Sujetado con tornillos M6
Amoladora de ángulo del codo

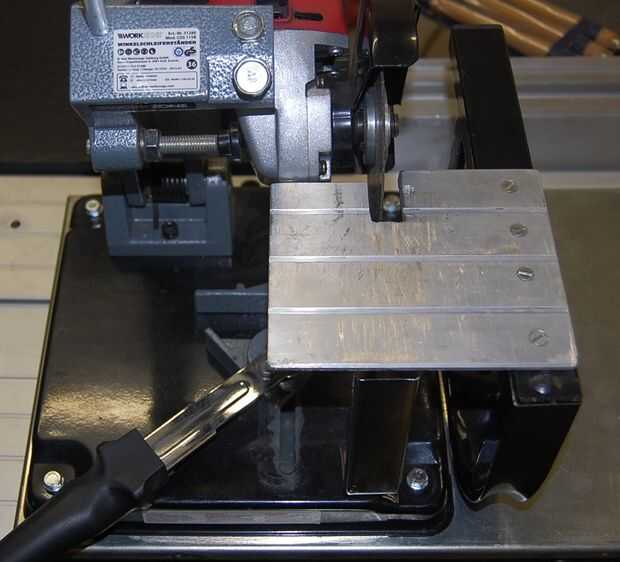

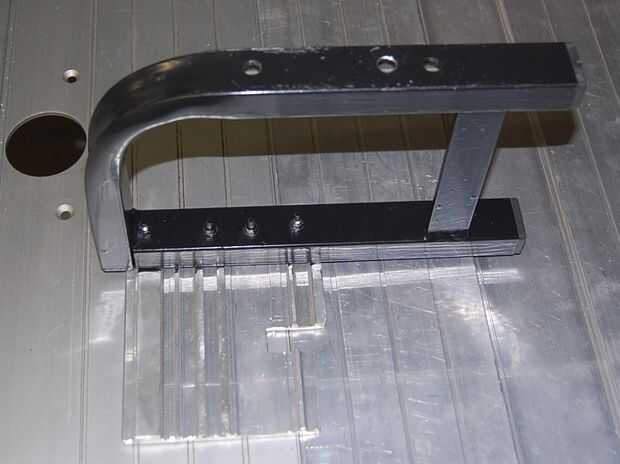

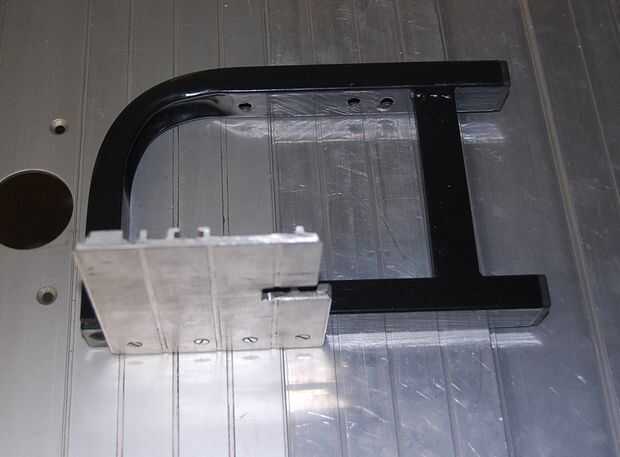

La placa Al hacer una ranura para la placa de pulido.
Tornillos de 4 x 6 mm agujero Ø de taladro
La misma se realiza en el perfil de compañía de 20 x 30 mm.
Al - placa de montaje.
Remueva el taladro de pedestal con mordaza.
Coloque el soporte en la posición deseada.
Marque las posiciones para lo agujeros Ø 7 mm.
2 taladros de Ø 7

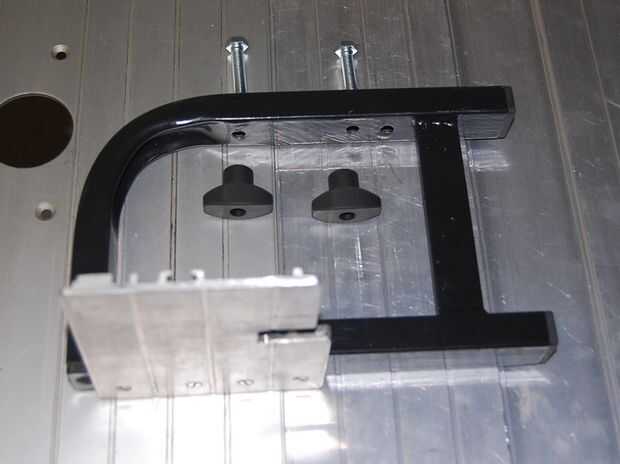

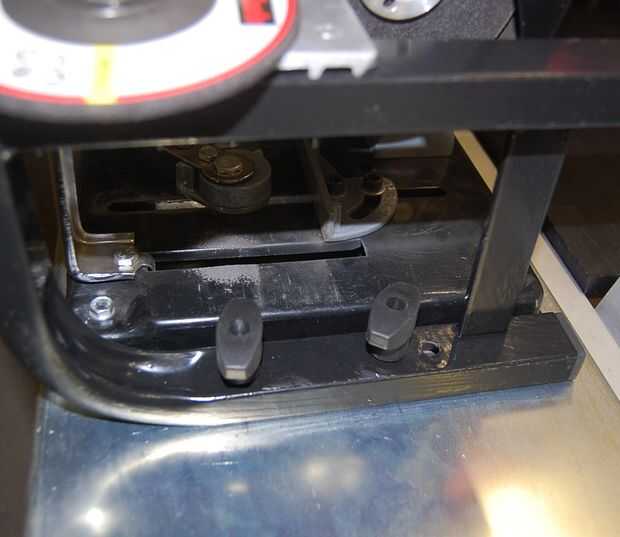

Consola de montaje con tornillos y tuercas de mariposa.
Nota:

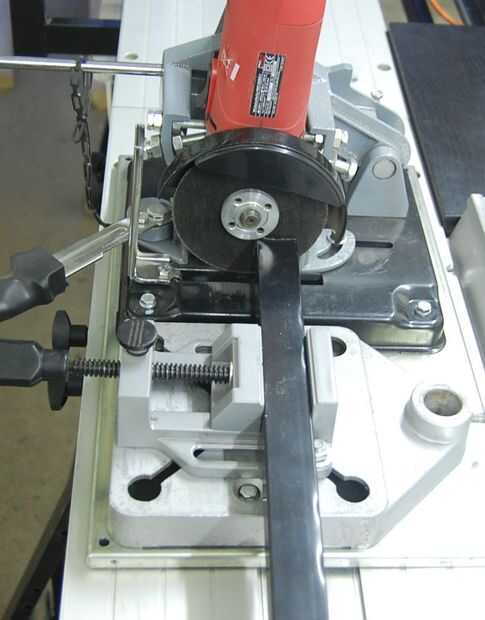

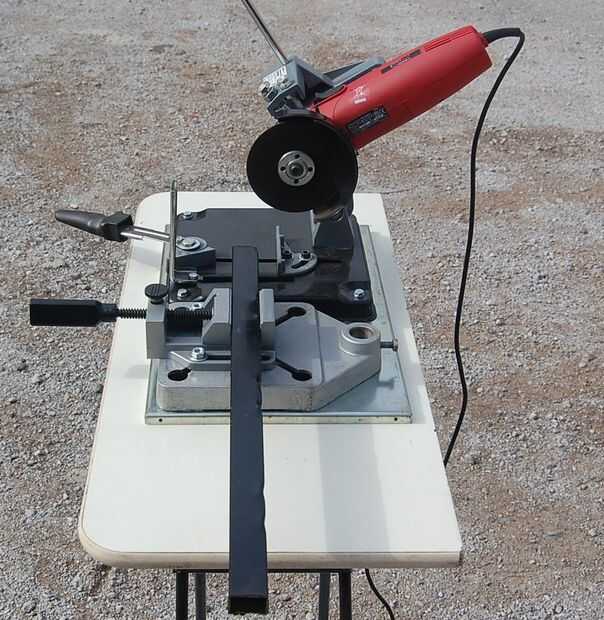

Amoladora angular tiene la opción de cortar y de pulir.

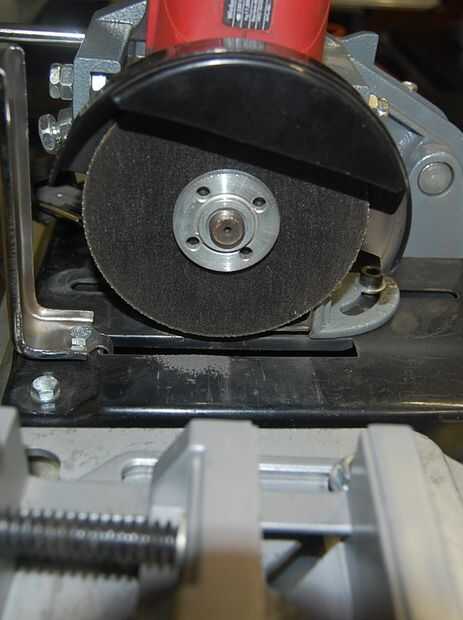

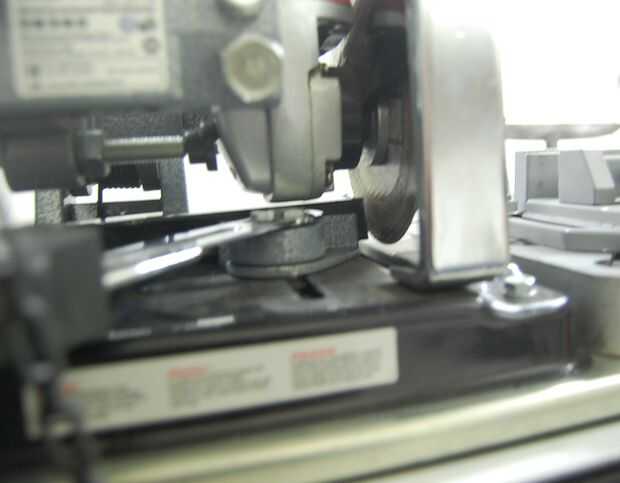

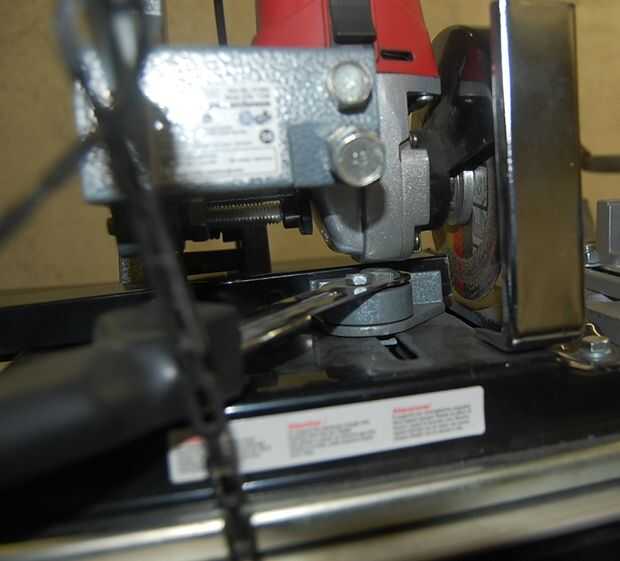

Con el fin de cortar la cuña en el hecho de aproveche toda la superficie de la placa.
Cuando chuck con el original de sujeción soporte de la cabeza de molino en la pieza de trabajo. Pueden cortarse piezas de trabajo más fino.

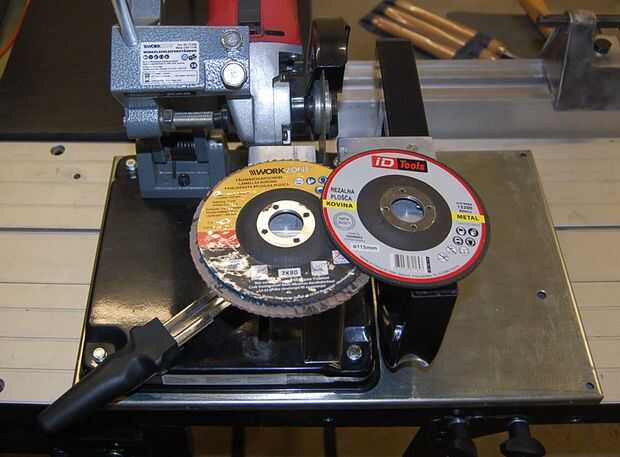

Pulido puede usar todos los platos que coinciden con este tipo de molino.
Contención, con el fin de facilitar el trabajo.

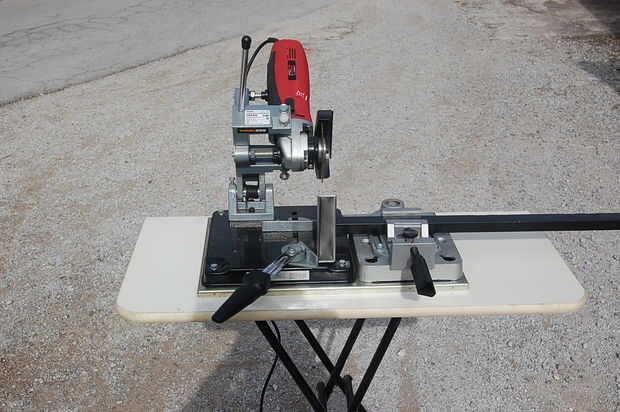

Lijadora de disco de metal inferior tiene 4 agujeros de montaje. Yo he cambiado varias veces amoladora de posiciones en la tabla. El panel proporciona buena estabilidad herramienta sin el accesorio. Para el punto de fijación sobre la mesa, te recomiendo que primero lo uses. Entonces anticipar por lo menos 3 puntos de fijación sobre la mesa.
