Paso 3: Construcción del circuito/Armando el circuito

Construir el circuito

Armando el circuito

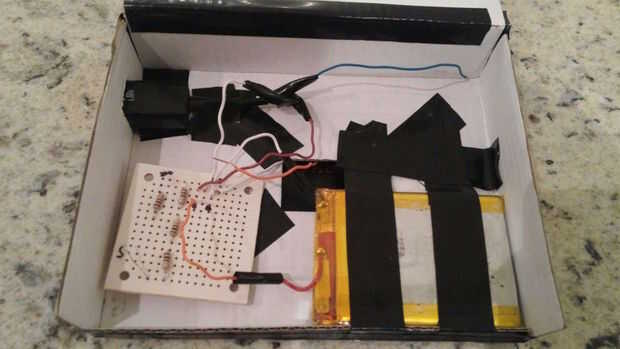

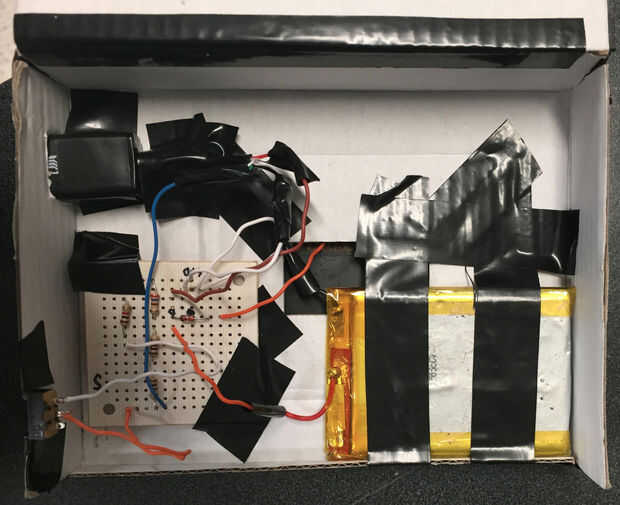

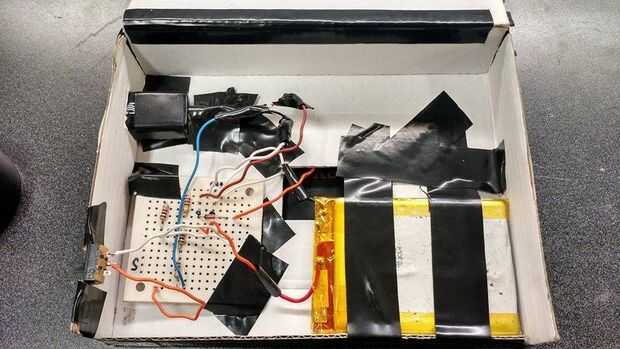

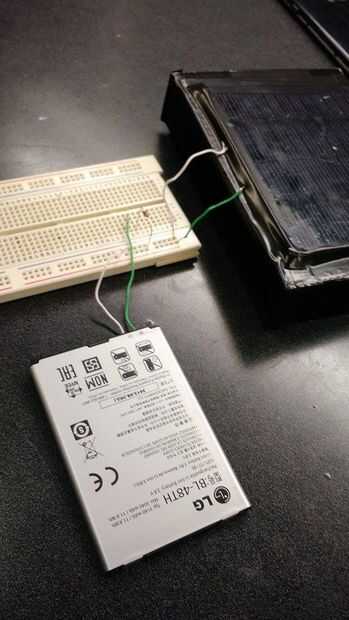

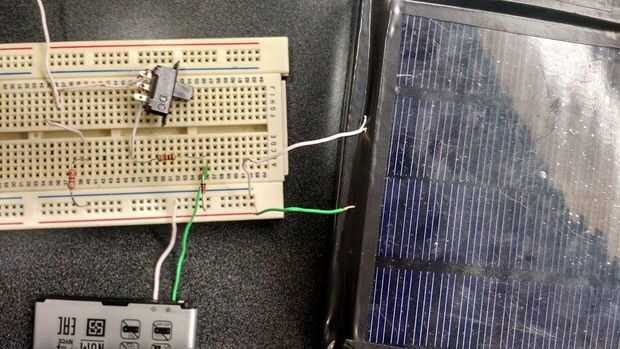

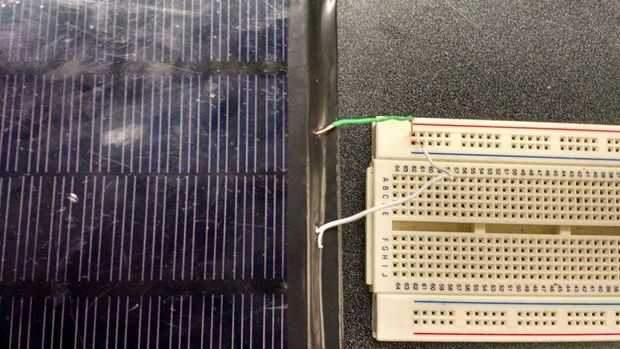

Lo el de primero es cablear el panel solar a la placa de cobre. Teniendo correctamente soldado esto, se puede añadir el diodo Zener, el cual está en polarización inversa con adicional al panel del. Se cablea la pila de litio recargable después del diodo, la cual comparte la misma tierra el panel solar y cuyo polo positivo es el da al diodo. En paralelo a la pila se conecta el arreglo de resistencias con el interruptor. Este arreglo está diseñado como sigue: una resistencia de 1000Ohms en serie con un interruptor mecánico encendido y apagado, en serie con una última resistencia de 470Ohms. La resistencia de 1K se cablea al nodo entre la pila y el diodo, y la de 470 va cableada a la tierra del circuito. Finalmente se cablea al USB hembra para se pueda conectar a cualquier otro dispositivo móvil. Esta entrada USB va cableada directamente a la tierra del circuito en su cable negativo, su cable positivo va al nodo de la resistencia de 1000Ohms y la pila, y los cables de D + y D - van al interruptor. Esto último es para poder abrir y cerrar el circuito, lo cual nos permite evitar se descargue continuamente y podamos mantener el voltaje de la batería
