Paso 3: Pecho pieza marco

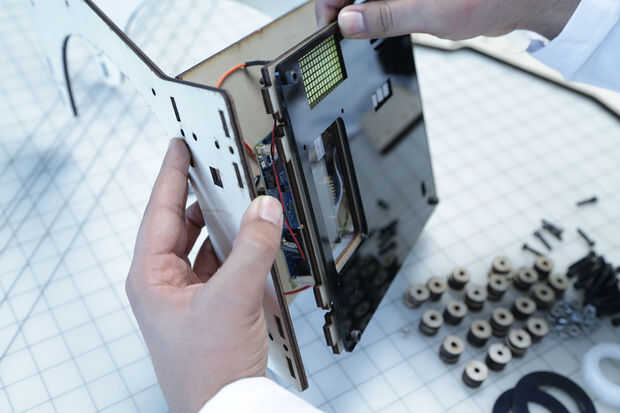

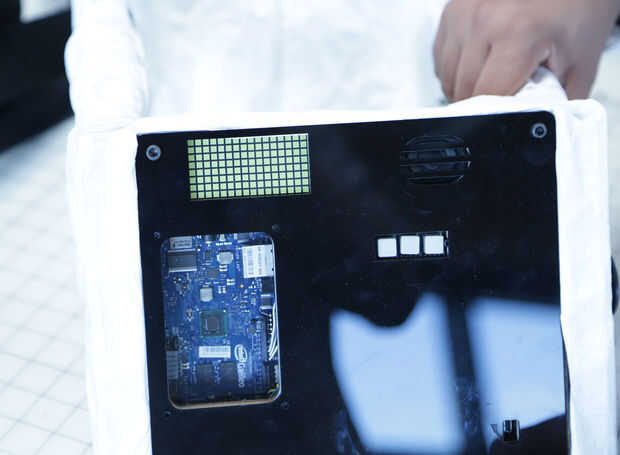

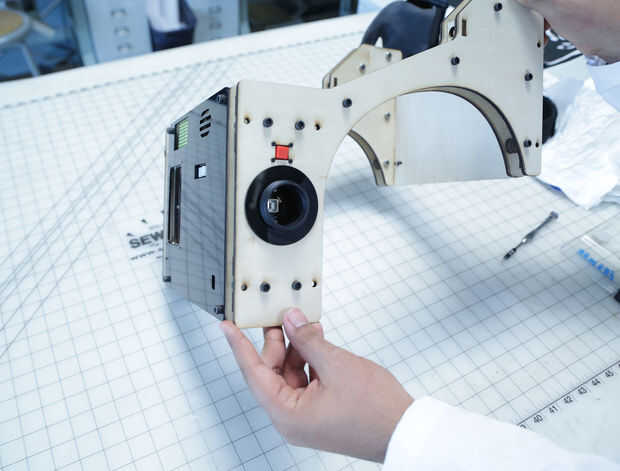

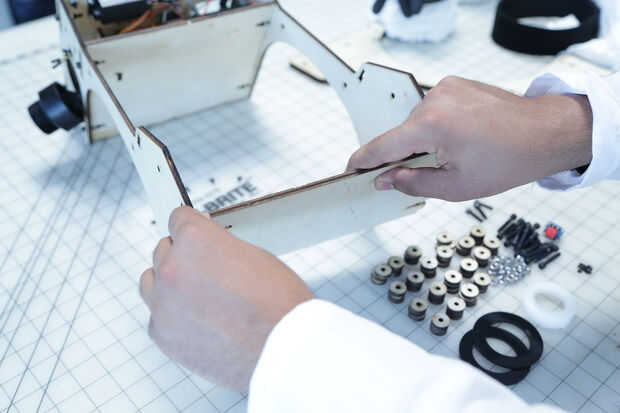

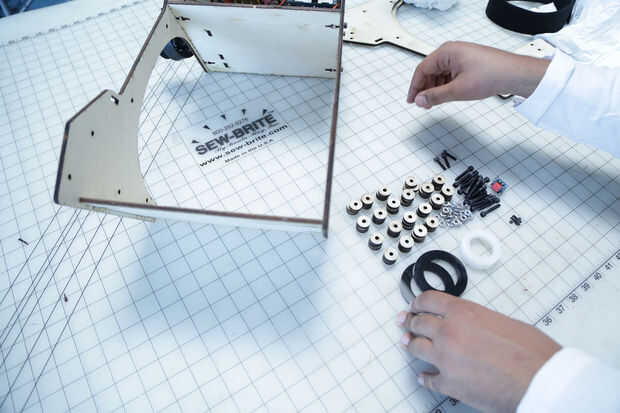

Diseño marco en Illustrator y recórtalo usando un cortador láser. Los archivos adjuntos arriba están diseñados para cortar de una sola hoja de 24 "x 36" x 1/4" madera contrachapada y dos 12" x 12" hojas de acrílico (negras y claras). No hay necesidad para casa todo en una caja tal suposición, sin embargo, siempre y cuando usted tiene una caja resistente que es lo suficientemente grande como para montar la electrónica y una para adjuntar a su pecho, usted podría hacer una diversa unidad de estilo mucho más fácilmente. La pieza del pecho está diseñada con muchos empalmes t bloqueo que utilizan un tornillo y una tuerca por segmento. Este es un método bastante común de unir dos piezas de corte por láser de materiales y permite el rápido montaje y desmontaje de cajas. Para las esquinas se utiliza un tornillo de 5/8", con los 1 1/4" tornillos más largos entre los paneles exteriores. A lo largo de los tornillos más grandes son muchos los espaciadores de madera para mantener el robusto marco. Puede tener una mejor idea de la construcción desde arriba hacia abajo de la foto. También he diseñado una hoja de acrílico negro grande para actuar como una placa frontal para ocultar la base de madera y los muchos tornillos pequeños que unirá la electrónica.

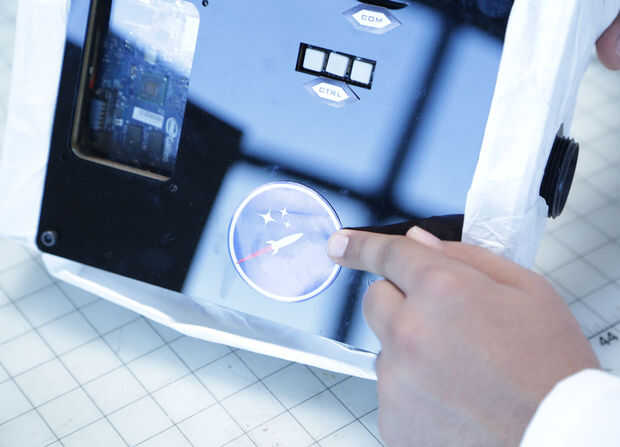

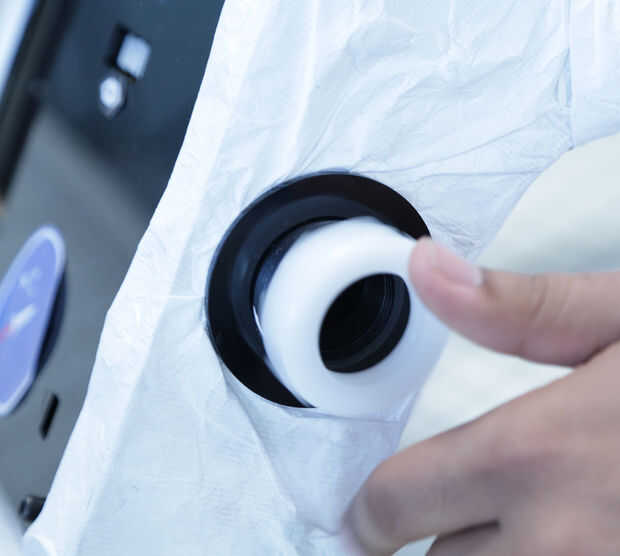

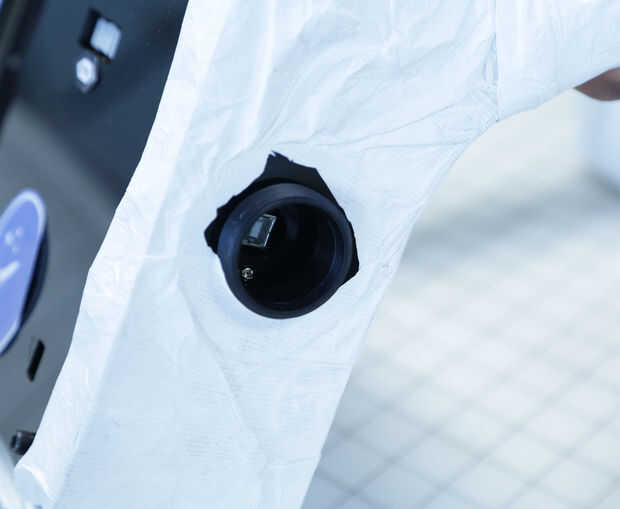

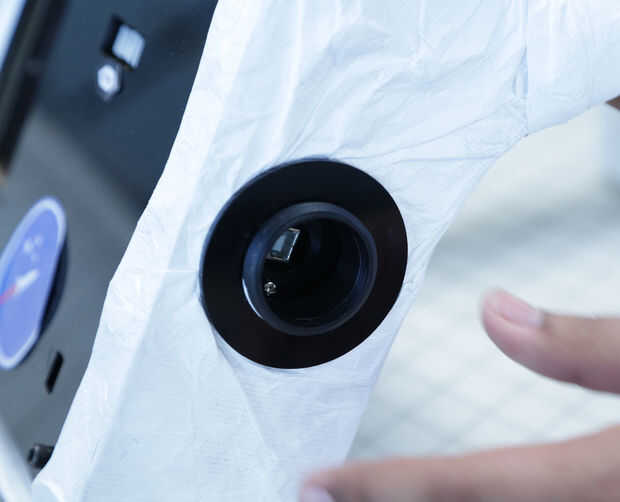

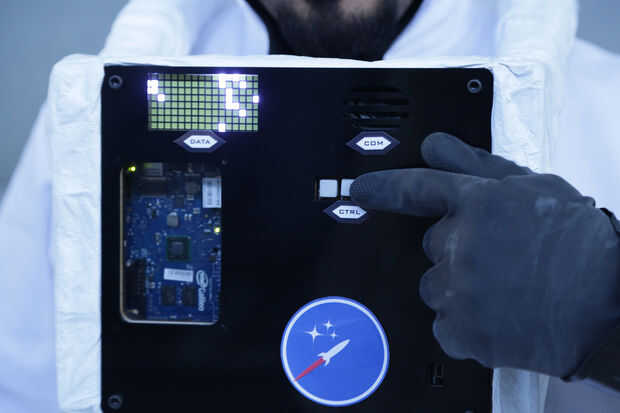

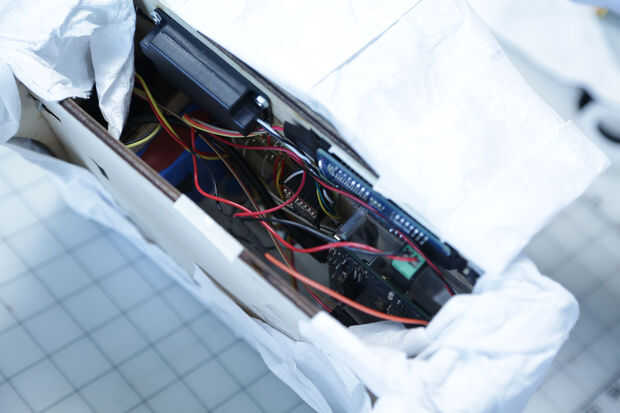

Una vez que el cuerpo principal de la estructura, corta el traje de Tyvek pintura a lo largo de las costuras y envuelve grandes cintas alrededor del esqueleto de madera. Hice una arandela grande de acrílico para el adaptador de programación de fontanería para sellar muy bien las cosas en. Para un toque final, diseño un arte scifont y el espacio para añadir a la placa frontal.
