Paso 10: Electrónica de los Daleks, primera parte
El primer componente de electrónica más importantes de lo Dalek es un modulador de voz. Esta es la lista de piezas
- 3 x IC LM386
- condensador electrolítico 220uf x 3
- 3 x 10uf electrolítico cap (opcional)
- 2 x resistencia de ohmio 10 k
- 1 potenciometro de 100 k de x
- clip 1 x pila de 9v
- 1 x altavoz
- 1 x micrófono (realmente utiliza el altavoz de un teléfono)
- conector de audio 1 x 3,5 mm
- diodo de 4 x 1N4048
- 2 x transformador equivalente o TM018
- Perfboard
- Alambre
- Reproductor de mp3
- batería de 9 voltios

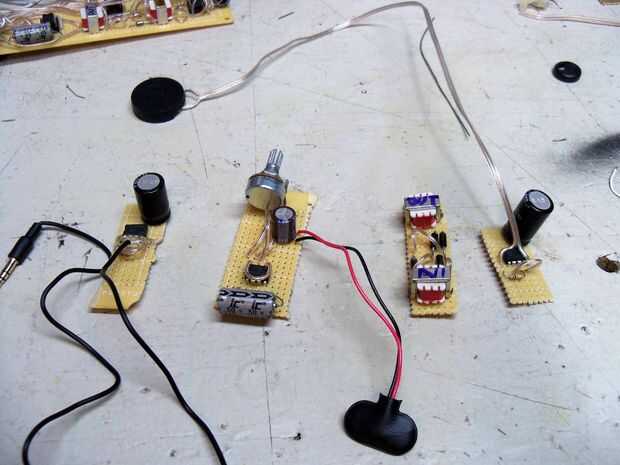

Como digo, esto es una chapuza total. He encontrado varios circuitos alrededor de la web y empezamos a soldar cosas juntos, y sorprendentemente me funciono! Hay cuatro partes principales en el modulador, que realmente me ayudó a hacer un seguimiento de todo lo construyó, ya que podía construir cada parte por separado y luego poner a todos juntos. Por cierto, me encantaría ver que un circuito generador de onda sinusoidal simple, si tienes uno que te gusta y es fácil, por favor me avisan en los comentarios!

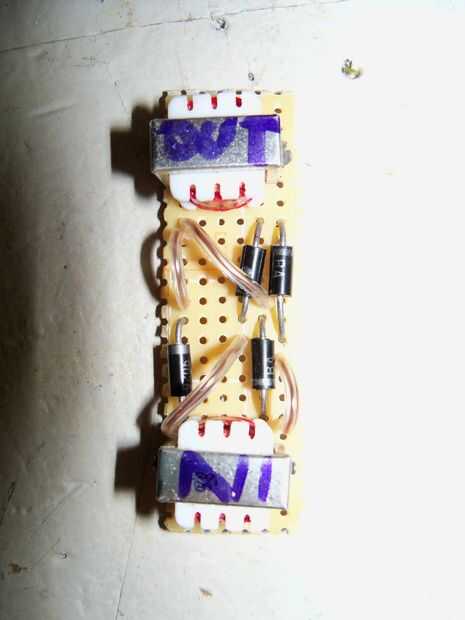

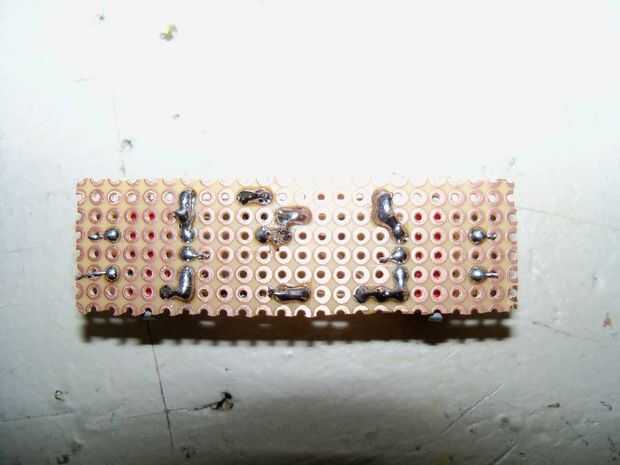

La parte central y más importante de este circuito es un dispositivo llamado un modulador de anillo (he encontrado planes aquí). El objetivo básico de este circuito es sumar dos señales de audio y salida como un solo sonido. Dalek escucha la voz en el show de TV completamente nuevo a los años 60 es simplemente una voz humana a una onda senoidal de 40hz. El modulador de anillo es un circuito alimentado, amplificado, por lo que las otras partes del circuito están ahí para aumentar la señal.
La belleza de este circuito es que si no hay dos sonidos de entrada, produce nada. Por lo tanto, alimenta a una de las entradas un constante sinusoidal de 40hz (descargar aquí) a través de un reproductor de mp3 y la otra entrada para un micrófono. Cuando hable en el micrófono completa la entrada y salidas de su voz modulada con esa onda. Ya tenía los diodos ahí y robaban los transformadores desde un teléfono antiguo, pero son ambos disponibles de Radio Shack si usted necesita comprar.

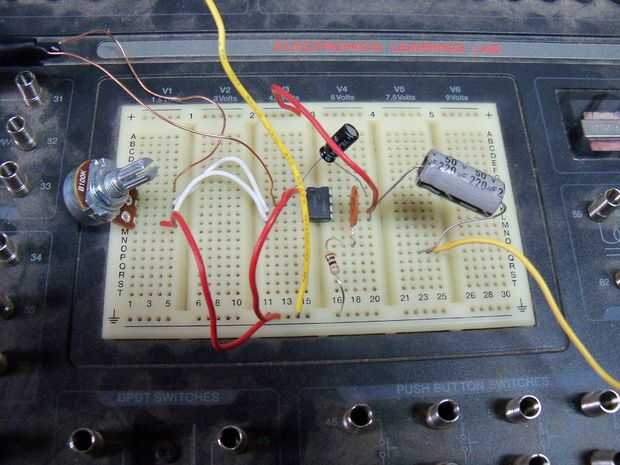

Las otras tres partes son todos los amplificadores. He utilizado una muy pelados abajo versión del circuito que killersquirrel11 usuario de instructables muestra aquí.

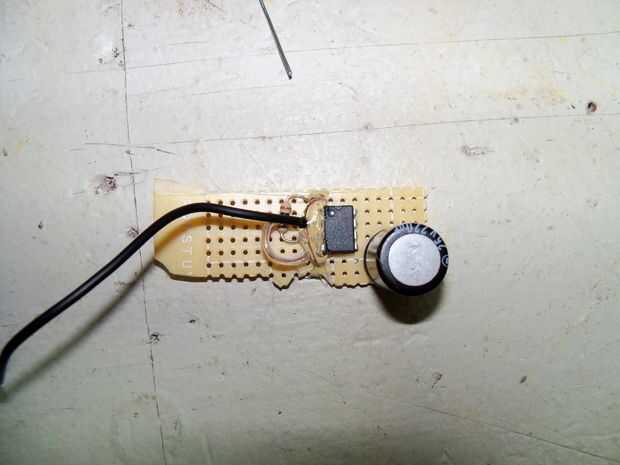

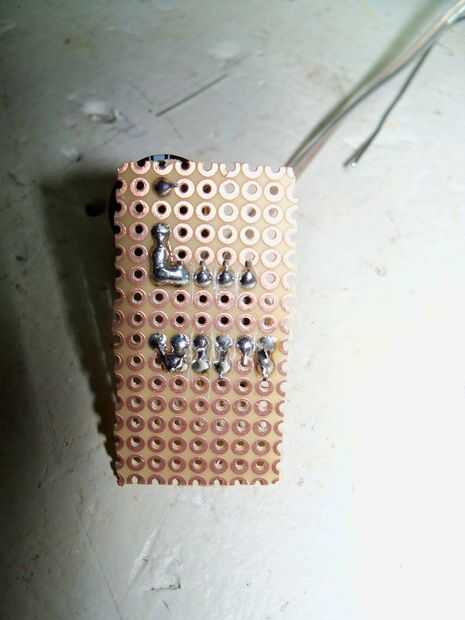

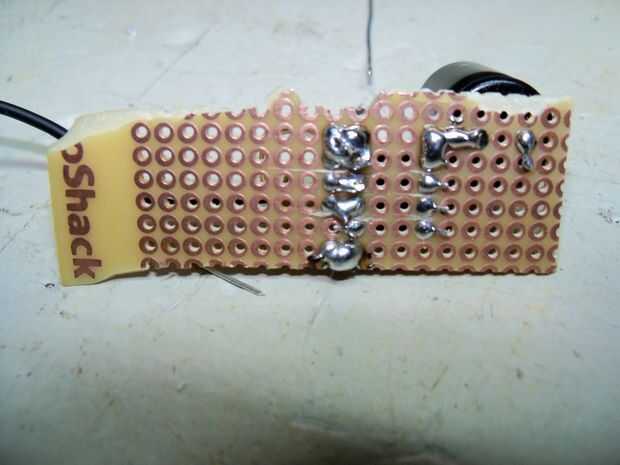

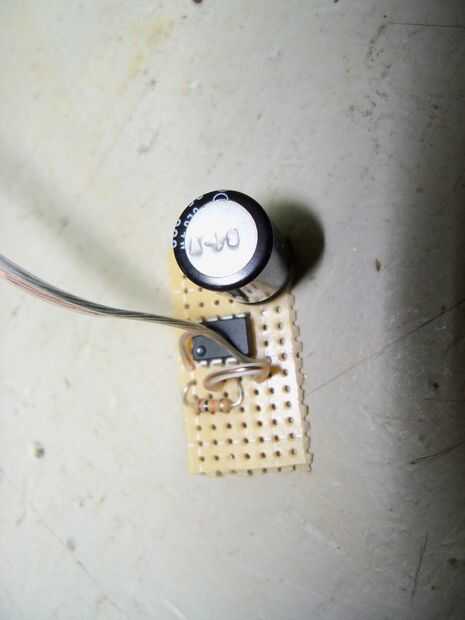

Los dos amplificadores de entrada son cableados por lo tanto, basado en los pines del LM386 (comenzando en la parte superior de la IC, que se denota con un punto, las piernas están numerados 1-8 en sentido antihorario):
- Pin 2 conectado a tierra
- PIN 3 conectado a la resistencia de ohmio 10 k, luego a la entrada (un cable desde el mic / audio jack)
- Pin 4 conectado a tierra, entrada y salida (uno cada uno de la batería, cable mic / audio jack y tablero de modulador)
- Pin 5 conectado a + pierna de 220uf tapa, luego a la salida (uno de los cables a la placa del modulador)
- PIN 6 conectada a + 9v
- Los pines 1 y 8 se pueden saltó con un cap de 10uf para aumentar la ganancia si su reproductor de mp3 o mic son todavía demasiado tranquilo, pero descubrí que no necesitaba esto

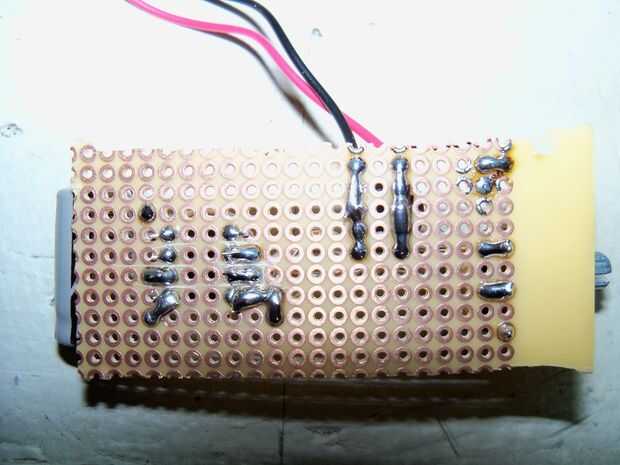

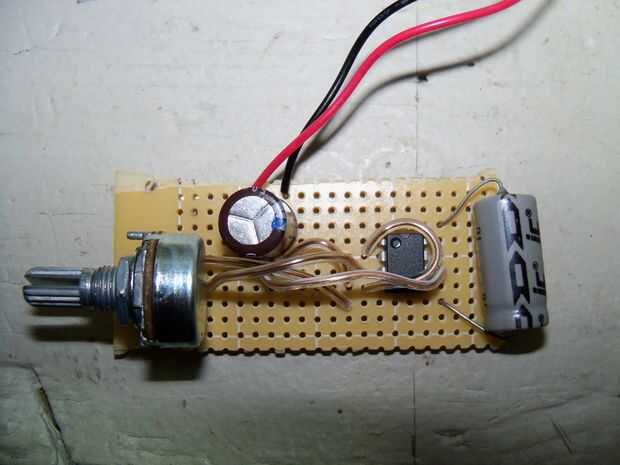

La salida de la placa del modulador va al otro amplificador que alimenta el altavoz, también puse un potenciómetro de control de volumen y clip de la batería, además de los cambios al circuito aquí es lo mismo que los otros dos amplificadores, aquí hay cambios específicos:
- + 9v y la tierra son un puente sobre por un condensador de 100uf para limpiar el sonido
- El pin 3 va al pin central del pote de 100K en vez de la resistencia estática
- Salida de la placa del modulador va a los otros pines del bote
- Mirando directamente la olla desde el lado de la perilla, tierra va al pin izquierdo
- Salidas van a los altavoces en lugar de la placa del modulador

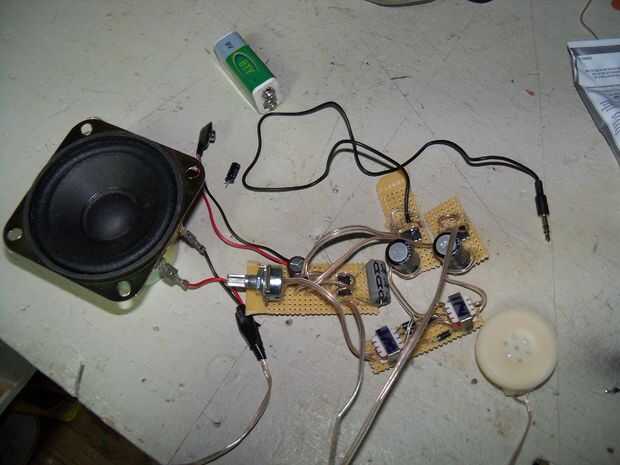

Y eso es realmente todo, excepto al ejecutar los cables de alimentación a cada uno de los otros amperios de la batería. Tarda algunos jugando con los ajustes de volumen del reproductor de mp3 y el volumen de salida, pero con algo de práctica es bastante fácil.
Este circuito es funcional, no bastante. Tiene algunas fallas que sospecho podría fijarse por alguien más conocedor de electrónica que yo mismo. Realmente sólo se rasga a través de baterías, sospecho que amplificar es demasiado para una sola nueve voltios. Además, la señal está muy sucia, pero no pude parece trabajar que--cada vez que se comenzó a jugar a alisa el sonido malditos republicanos hablar radio! Os maldicen Lars Larson!
Espero que mis instrucciones aquí están bastante claro (y correcto), pero si necesitas una aclaración o tienes alguna sugerencia de donde salió mal, me avisan y lo arreglare las instrucciones.
