Trabajo destornillador Sonic - versión 3.0 (24 / 29 paso)

Paso 24: Paso 24: Final de la electrónica, ensamblaje de LED

El primer bit que necesita para trabajar en es el conjunto de LED.

Este método es un poco chapuza pero funciona muy bien para un proyecto de sellado:

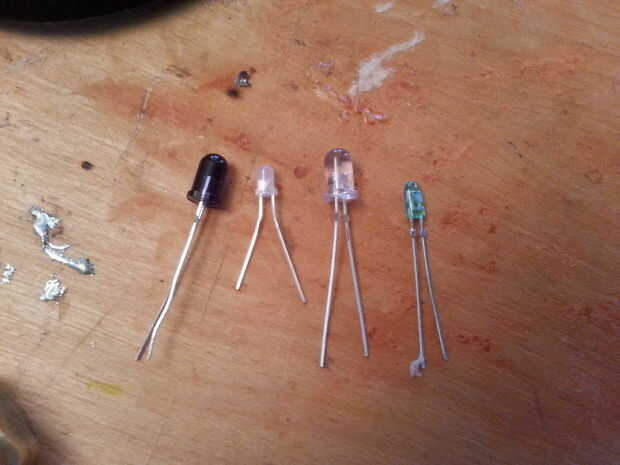

Tome los cuatro LED y ponerlos en la superficie de trabajo

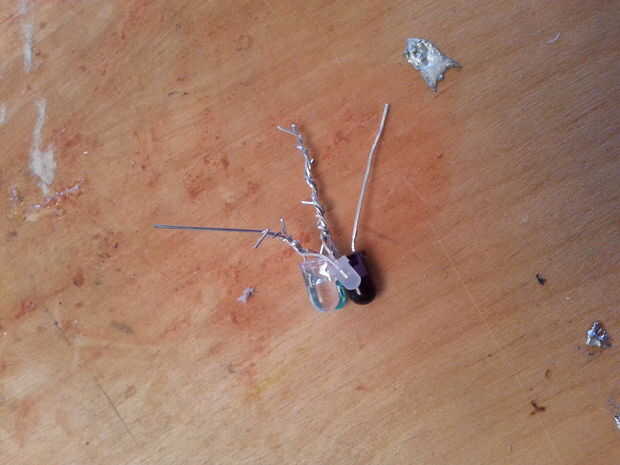

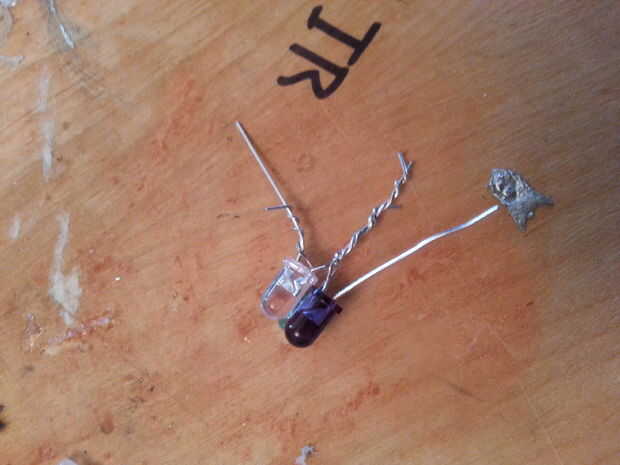

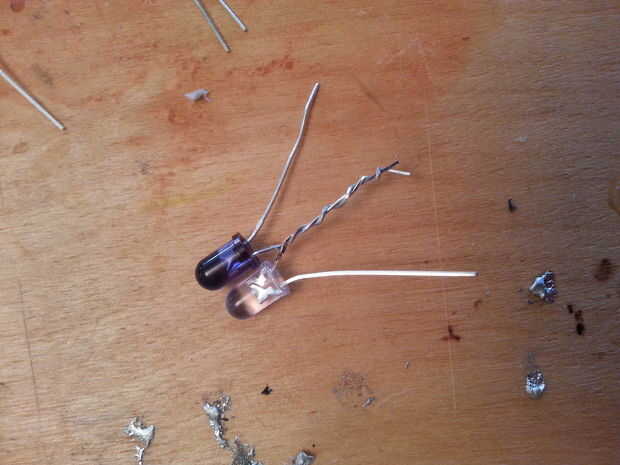

Envuelva las patas positivas (los más) de los leds IR y UV juntos

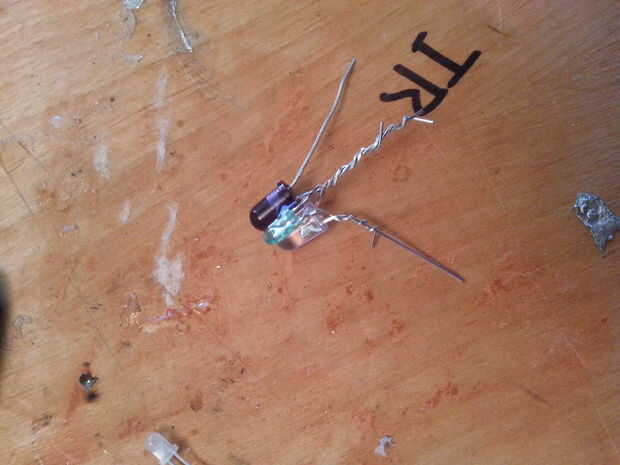

Tomar el LED verde, envuelva la pata positiva alrededor de la pata positiva de la UV led y la pata negativa alrededor de la pata negativa del LED UV

Hacer lo mismo con el azul en el otro lado de la UV led como se muestra arriba.

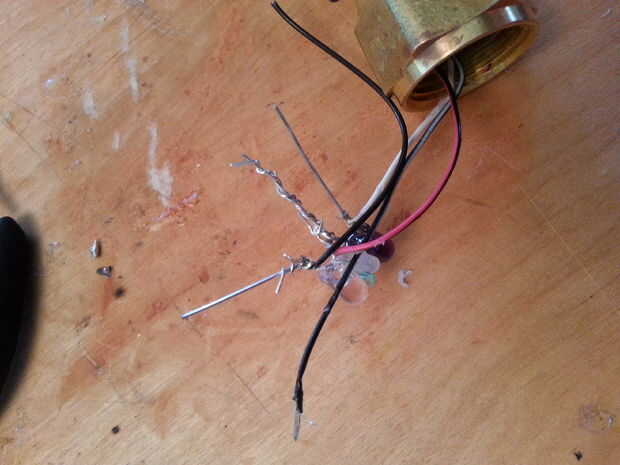

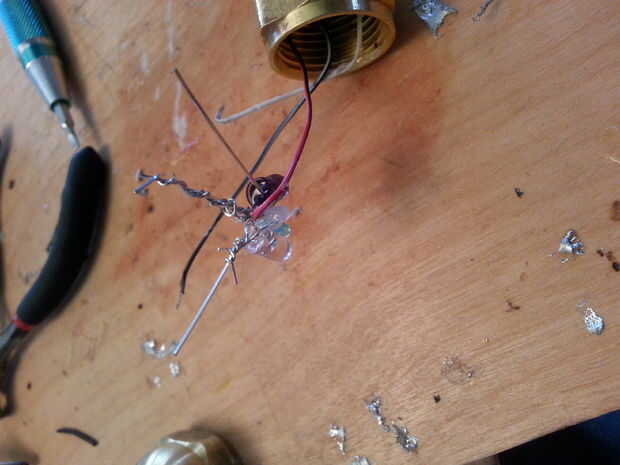

Envuelva el cable rojo de la parte superior del microcontrolador (el lado con 4 cables) alrededor de esta masa central de piernas positivo

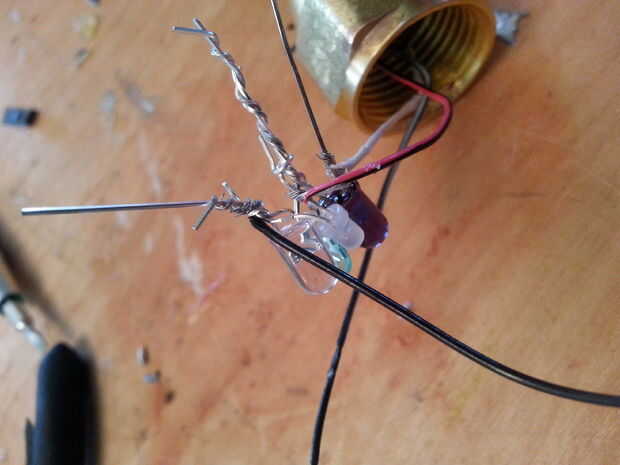

Envuelva el cable blanco alrededor de la pierna libre del IR LED (es también la pata negativa si le preocupa)

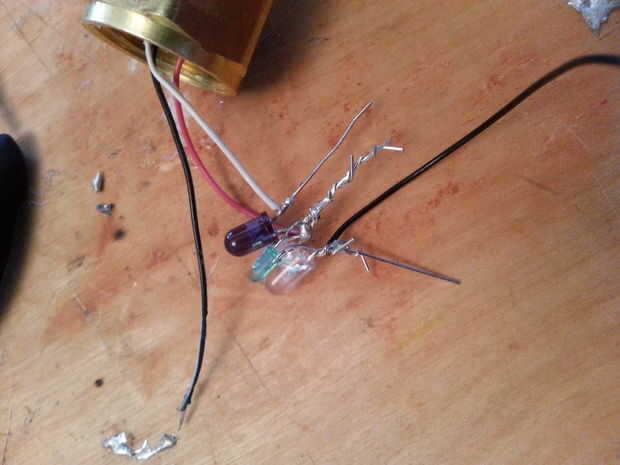

Envuelva una longitud de 2-3 pulgadas de hilo negro alrededor de las piernas negativas de la UV, leds verdes y azules. NO es el mismo cable negro que sale del lío en el microcontrolador.

Ahora. Prueba de todo. Primero conecte el cable negro del lado del microcontrolador de 4 cables al cable negro que acaba de agregar y conectar los cables rojo y negro del lado del microcontrolador con 2 cables para el + y - de una fuente de 3v (dos pilas AA extremo a extremo) para asegurarse de que todos los LEDS encienden. También ponerlo frente al televisor y asegúrese de que el tv se apaga.

La soldadura que lío junto, teniendo cuidado de no calentar demasiado los LEDS o no

Cortar el sobrante de cada pata hasta la bola de la soldadura

Ahora. Prueba otra vez.

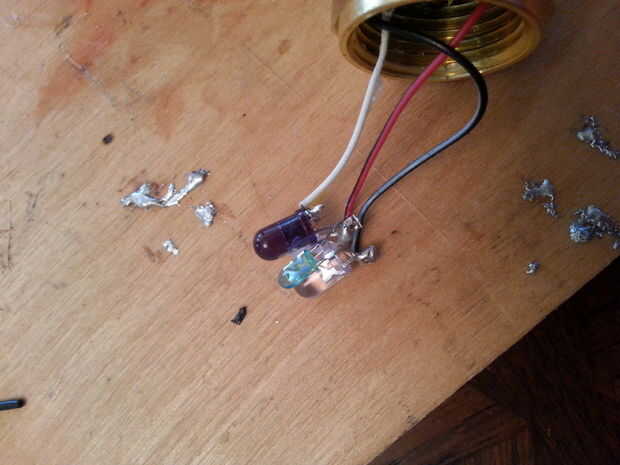

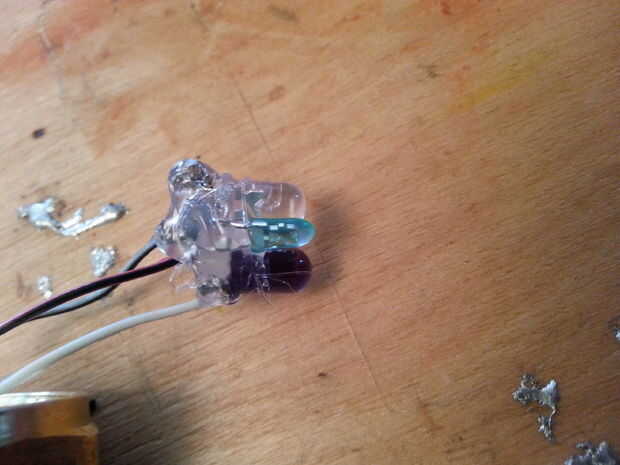

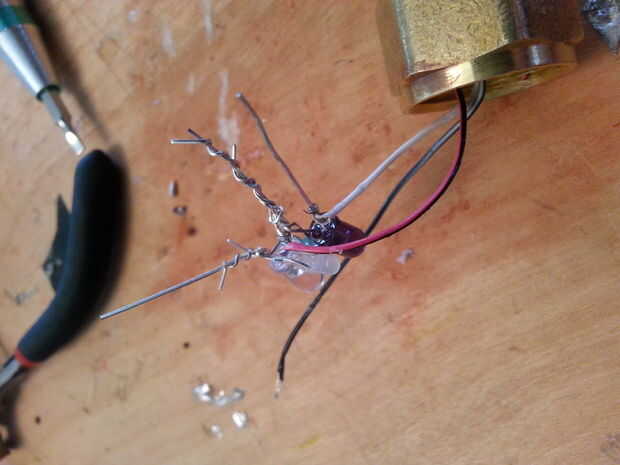

Pegamento caliente aislar el lío todo como se muestra en la foto de arriba.

Una vez más, prueba este lío todo.
