Toy Bulldog de Mack AC - parte Ii - ruedas de (2 / 9 paso)

Paso 2: Marcar los bordes de la rueda para la perforación

Los puntos de un Pentágono son 72 grados aparte de uno otro. Usé Google SketchUp para hacer un Pentágono precisa. Podría marcar el centro exacto, añadir círculos concéntricos para centrar mis llantas y añadir líneas radiantes para marcar los puntos de perforación para los radios de las ruedas.

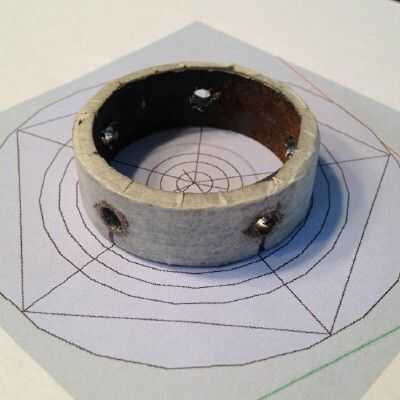

En la foto se puede ver cómo se utilizan los varios círculos concéntricos al centro con la mayor precisión posible los bordes de la rueda. He cubierto la superficie exterior de los bordes de la rueda con cinta de enmascarar y había marcada la posición de las líneas de radiación. Utilicé un cuadrado y medida para marcar los centros de los agujeros. Usé un punzón para hacer una muesca para el arranque con precisión y taladrar un agujero piloto pequeño.

En esta foto, los agujeros han sido perforados y luego se amplió para las varillas de 3/16 de pulgada que harán que los rayos. Esta foto no representa un paso real, pero ilustra lo que será el resultado final.
