Torre del gato láser (2 / 7 paso)

Paso 2: electrónica

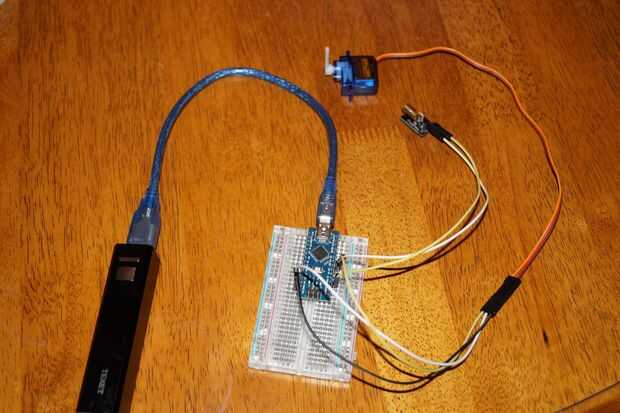

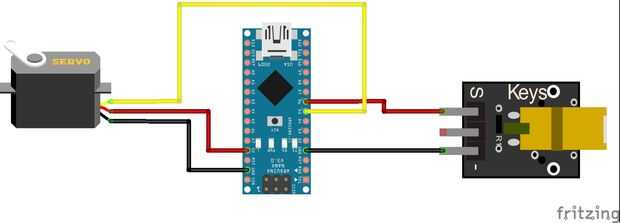

En primer lugar, se conectan a todas sus piezas y los cables como se muestra en el diagrama anterior.

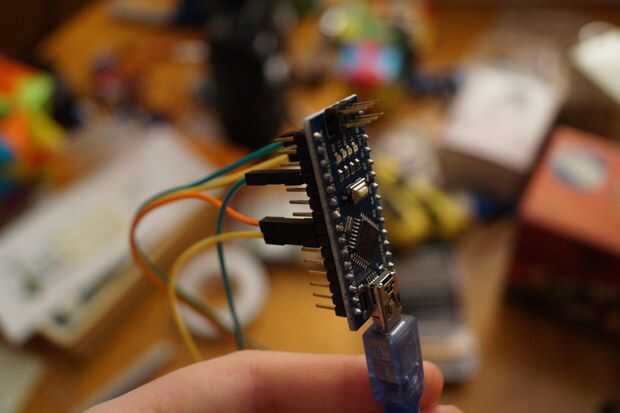

Usando el macho a los cables de puente mujer, conecte los cables del servo Arduino. El cable marrón debe ir a GND, rojo para 5V y la naranja (que llevará la señal) a D5.

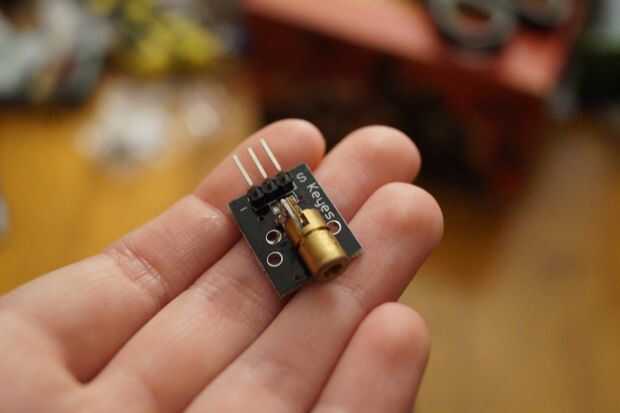

Usando los cables de puente a hembra, conecte el módulo láser a Arduino. El pin más cercano al "-" debe ir a GND y el pin más cercano a la "S" debe ir a D6. Hay un pin en el centro que no usaremos en este proyecto.

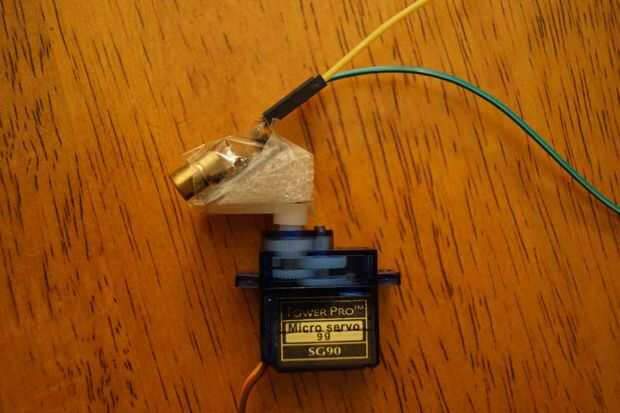

A continuación tenemos que montar el láser en el servo. Para obtener el ángulo derecho, para que el láser apuntaría a la planta en lugar de la pared, usé un trozo pequeño de poliestireno cortar un triángulo. Inicialmente, intenté usar pegamento para unir el módulo del laser para el poliestireno, pero simplemente había derretido en una pasta pegajosa rara y había conseguido por todas partes. Aprender de mis errores, use cinta.

Siempre puede reajustar el ángulo una vez que tienes funcionando y probar qué funciona mejor para su torre, pero encontré un ángulo pronunciado funcionado bastante bien.
