Torno máxima recolección de polvo (2 / 7 paso)

Paso 2: Cortar las curvas

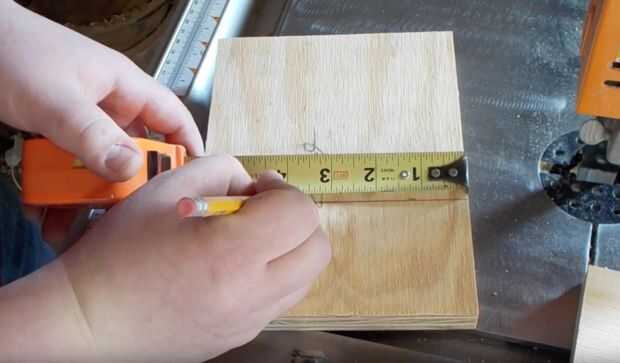

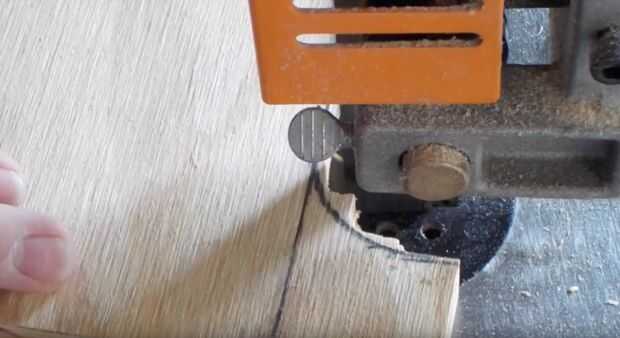

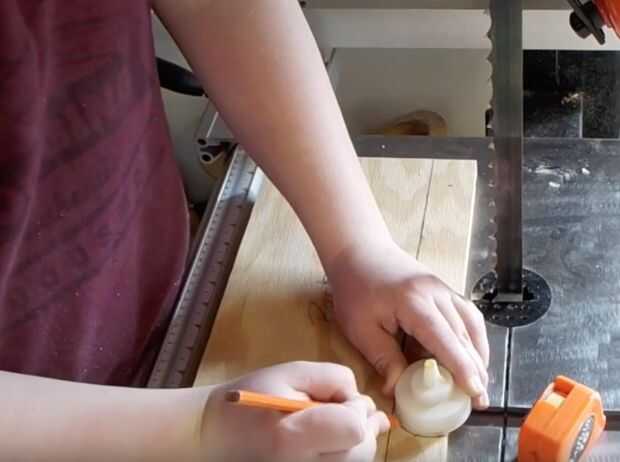

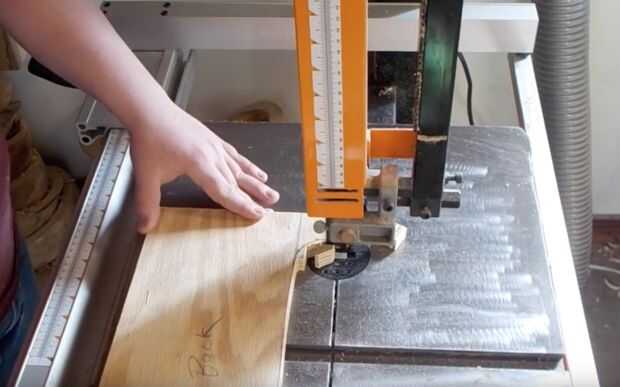

En la parte posterior, me mide 1 1/2" desde el borde inferior y extiende la línea con un cuadrado de la velocidad. Utilicé una tapa de la botella para sacar una esquina curva 1" en cada extremo. Corté la forma en la Sierra de cinta. Este corte permite el banjo del torno a moverse detrás de la caja.

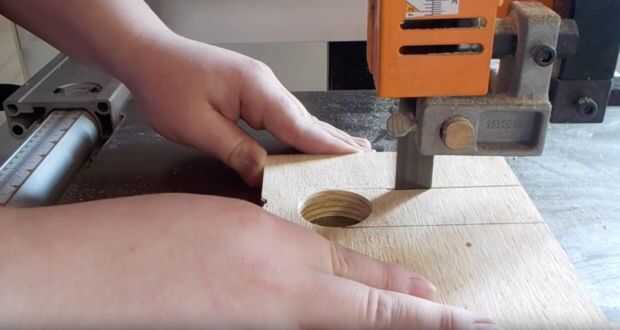

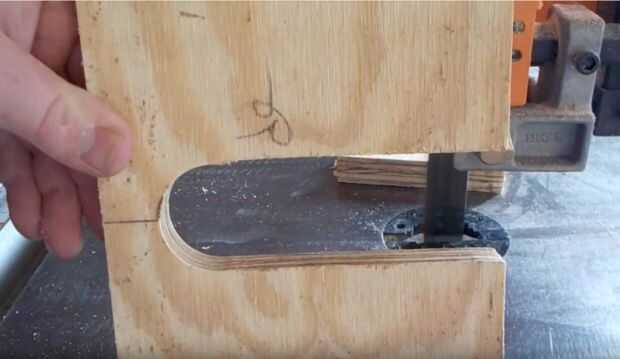

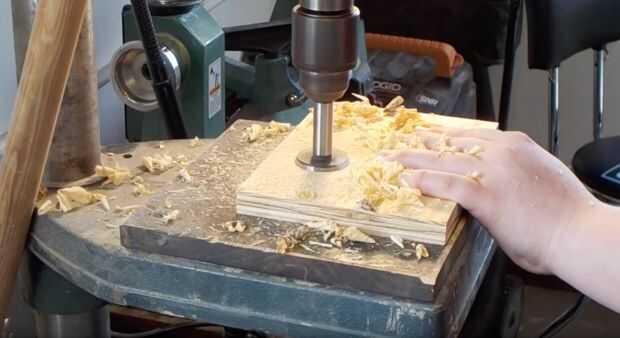

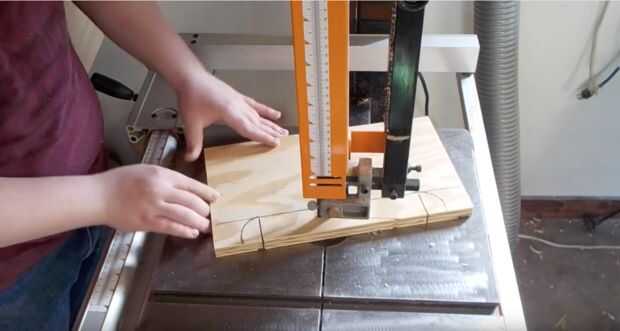

También debían sacar una sección de cada lado hasta que los lados pueden deslizarse sobre los centros de mi torno. Mi mini torno tiene 10" swing, por lo que el centro muerto es aproximadamente de 5 1/8". Me mide esa distancia desde el borde inferior de cada lado, extendida esa marca con un cuadrado de la velocidad y otra marca 4 3/8" por debajo de la línea. Que intersección luego perforó hacia fuera con un 1 5/8" forstner bit en mi taladro. Luego utilicé un cuadrado de la velocidad para trazar líneas desde el borde del lado hacia el exterior del agujero. Corté las líneas en mi sierra y que me dejó con dos ranuras para mi torno centros a diapositiva en y fuera de. Es difícil conseguir un ajuste exacto en esto y realmente no importa demasiado que hacer éstos de gran tamaño.
