Torno de Metal de concreto (6 / 7 paso)

Paso 6: Poste de la herramienta y 3 mordazas

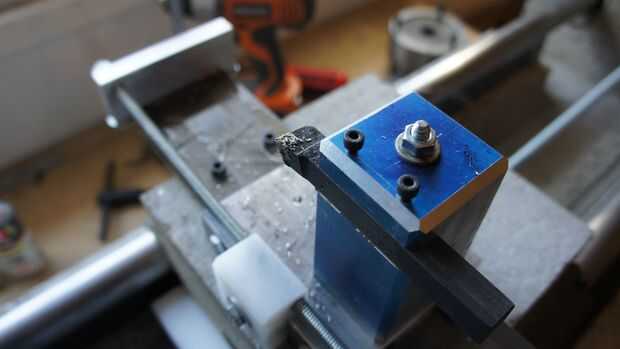

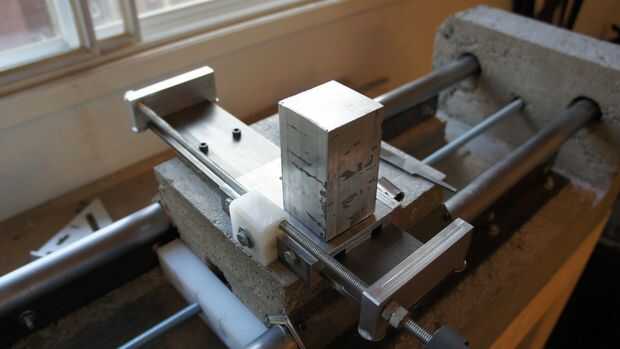

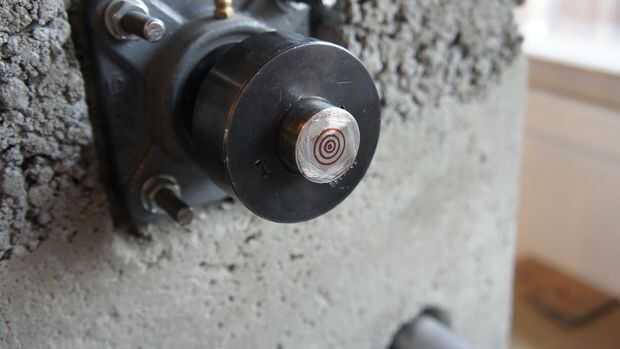

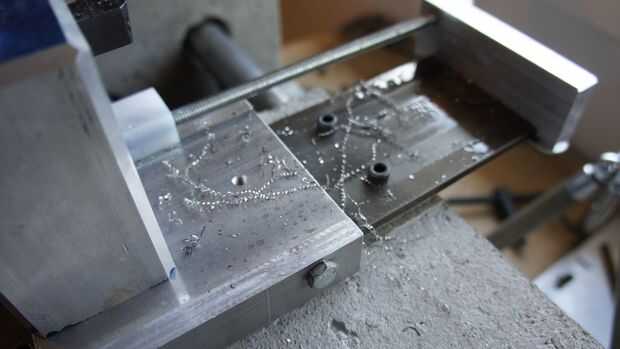

Una vez que el eje era capaz de funcionar por sus propios medios que decidí abordar el poste de la herramienta. Con este construido yo podría ahora comenzar a utilizar el torno a construido sí mismo. Primero encontró el centro en el eje principal, tomado nota de esa altura y molido encima de un bloque sólido de aluminio para sujetar una herramienta a esa altura. Una vez más, hay miles de maneras de hacer esto, construyó que esta manera adapta a mis necesidades con el material y las herramientas que tenía en mano.

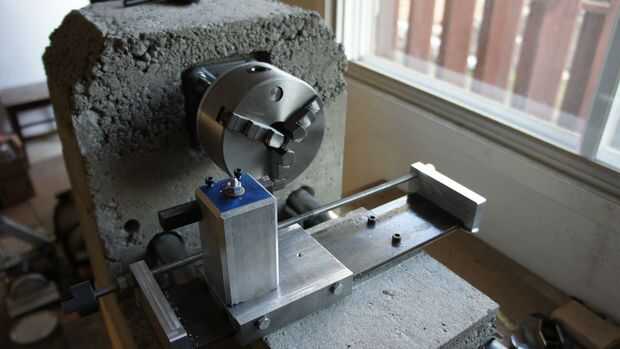

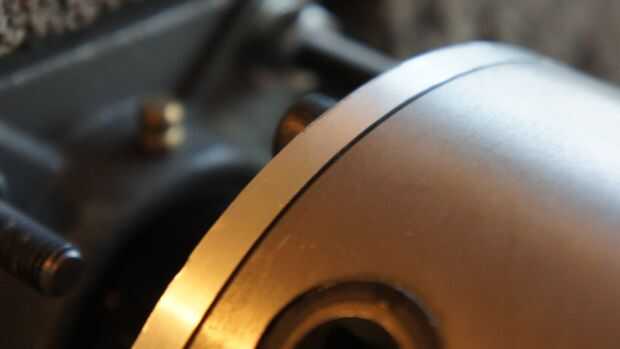

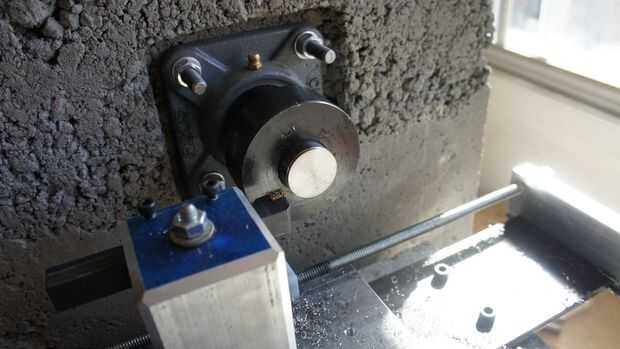

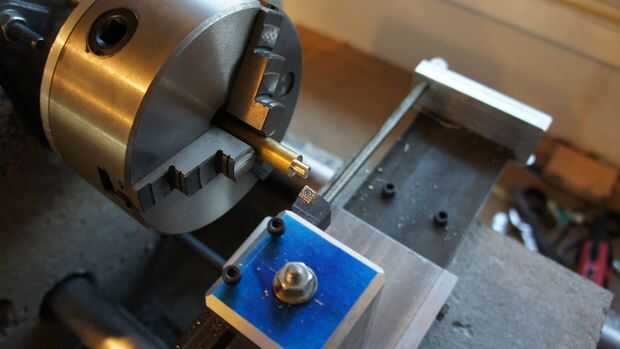

Una placa de refuerzo fue corte, Centre para arriba en el eje y en forma para sujetar el mandril de 3 mordazas. Me equivoqué un poco en esta parte y terminó sobre la placa de alineamiento para el eje de corte. Rehará esta parte en el futuro de la placa de aluminio más gruesa como parece que el 1/4" es un poco pequeño para la celebración de la tirada totalmente cierto (se puede ver en el vídeo mientras gira el latón).
