Toque el botón para activar cualquier cosa (3 / 6 paso)

Paso 3: Montar electrónica

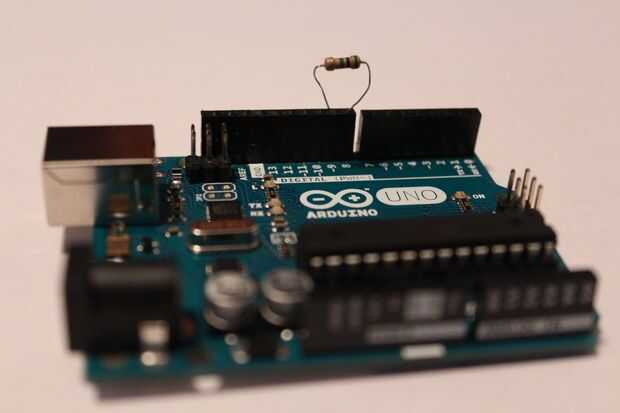

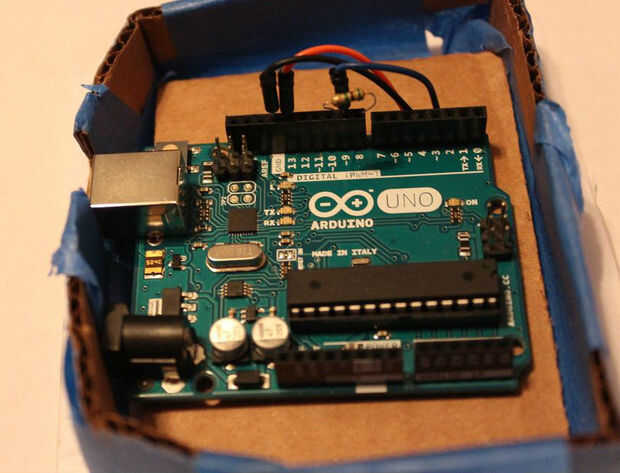

Ahora debe tener un pedazo de cartón con tres cables que se pega hacia fuera, como se muestra en la imagen. Coloque allí el Arduino. Asegúrese de que los cables pueden llegar a Arduino. Poner la resistencia entre los pines 8 y 9, con la banda oro frente pin 9. Coloque (soldadura o giro) el cable conectado a la hoja al lado de la resistencia con la banda de oro. Si está utilizando cables de protoboard como yo, debería poder apretarlas en el pin 9. Fije la pata del LED suelo (más corto) a la tierra y la pata positiva del LED (más) al pin 13. Con los cables, hacia el puerto USB de tu Arduino en el lado de la caja. Cortar un agujero para acceder a él (puede también cortar un agujero para el conector de alimentación si quieres. Yo utiliza energía del USB). Después de cortar un agujero, montar. Usé 3M montando la cinta para pegar el Arduino en el lugar. Acabo poner un pedazo en la parte posterior, había alineado al puerto USB en el agujero y presiona hacia abajo. Antes de cerrar el caso, conecte nada que quieres desencadenar al pin 12 y GND. También puede utilizar extensores de pin para extender los pines fuera el caso. Esto significa que usted podrá acceder en cualquier momento y cambiar las cosas a él conectadas. Una vez que todo está conectado, colocar el respaldo en el recinto.
