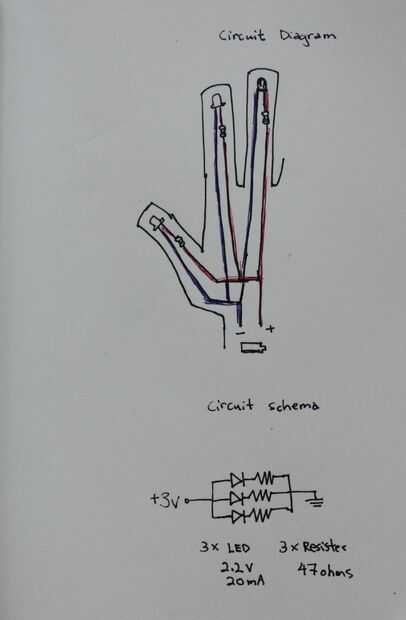

Paso 2: Diseñar el trazado de circuito del LED
a. decidir cuántos y qué tipo de LEDs que desea utilizar. Utilicé tres LEDs de 3mm naranja
b. calcular cuánta resistencia necesita con una alimentación de 3V (de la batería de la moneda). He usado esta calculadora en línea de LED.
c. determinar la longitud de los cables. Medir cuánto de un alambre que se necesita para cada uno de sus dedos. Permitir la habitación extra para doblar y errores de corte de alambre.
Punta

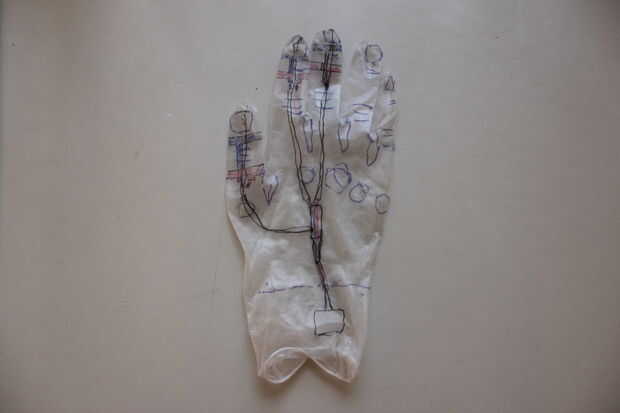

r. para que sea más fácil trabajar con las dos manos puede utilizar un guante de vinilo transparente como una ayuda. Apenas se deslice en el guante y dibujar donde todo debe ir en el guante. Ahora puede usar el guante para medir la longitud de los cables.
b. para mi solicitud, necesito LEDs con luz en el rango del infrarrojo, o cerca de infrarrojo. He probado con mi cámara modificada (que tiene un filtro de paso de banda 850nm) y confirmó que pueden ver LEDs de colores rojo, naranja y amarillo además de ir 850nm
c. puede utilizar cables alternativos en lugar de los cables del auricular pero encuentro cables de auricular para ser compacto (cada cable ya tiene 2 filamentos) y flexible. Alternativamente, puede usar hilos conductores y coserlas en un guante.
