Toma Aux-in para autorradio VDO RD3-00 (Peugeot, Citroen) (4 / 5 paso)

Paso 4: Hacer soldaduras

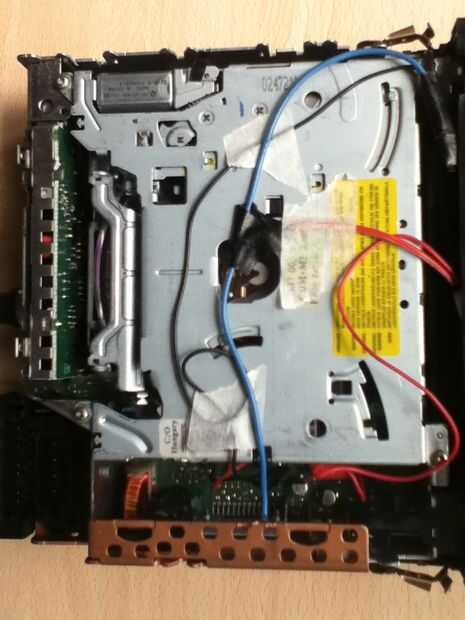

Corte el cable de audio (conectado a la toma o cualquier interfaz eligió). Habrá dos cables más pequeños (izquierdos y derecho) y algunos muy finos crudos los alambres de cobre (tierra)

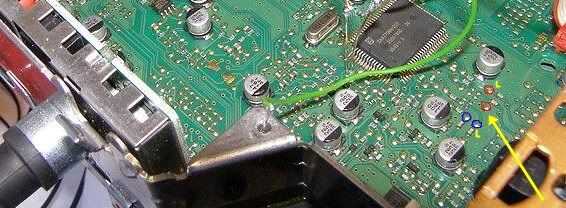

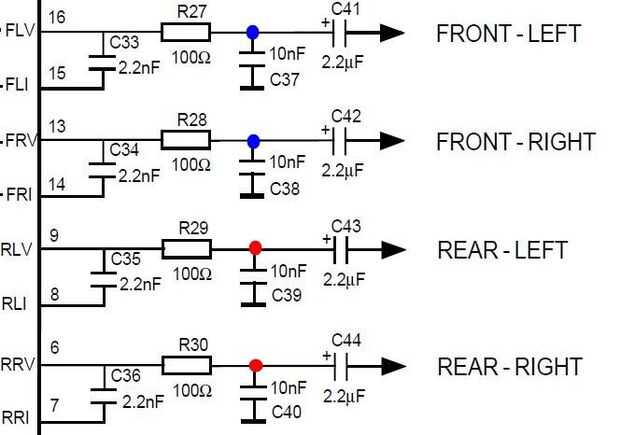

Soldamos el cable izquierdo a FLV y RLV (ver imagen).
Soldamos el cable derecho con FRV y RRV(see picture).

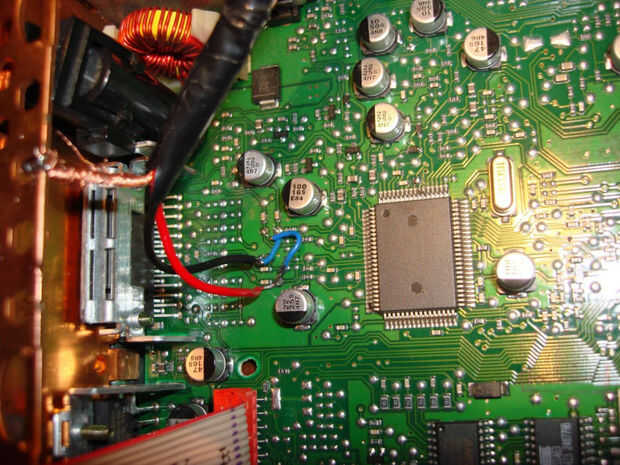

Conectamos el suelo al lado de la caja de cobre.

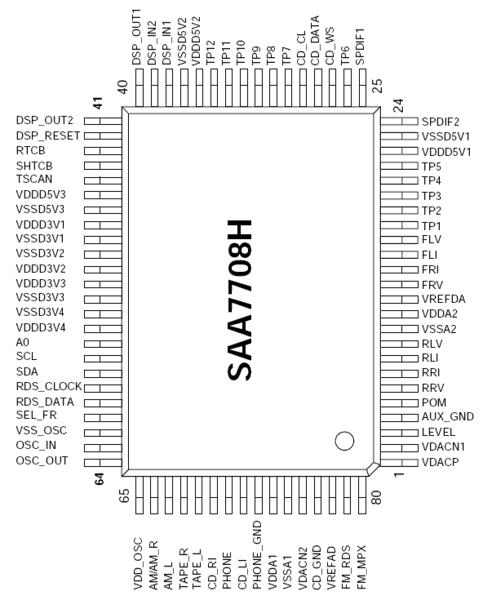

FLV: tensión izquierda delantera
FRV: tensión correcta frente
RLV: tensión izquierda trasera
RRV: tensión correcta posterior
