Todo lo que necesitas saber sobre sensores de color (1 / 9 paso)

Paso 1: 1. ¿Cómo funciona? ¿Cómo configura?

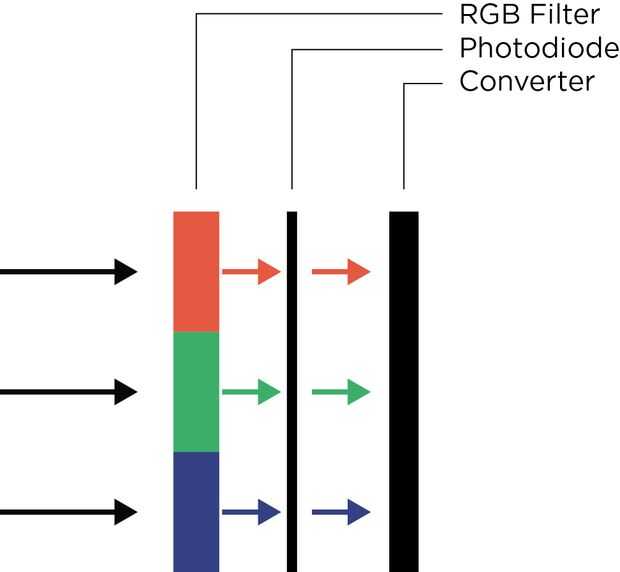

El sensor de luz funciona brilla una luz blanca en un objeto y después registrar el color reflejado. También puede grabar la intensidad de la reflexión (brillo). A través de filtros de colores rojo, verde y azul el fotodiodo convierte la cantidad de luz a corriente. Luego, el convertidor convierte la corriente a voltaje que nuestro arduino puede leer.

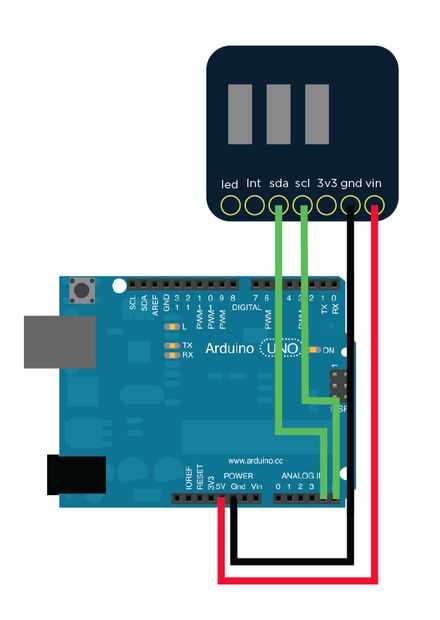

Sensor de color diferentes tableros de conectan al arduino de diferentes maneras, la Adafruit TCS34725 conecta con el arduino en esta forma:

5V -> VIN (cable rojo)

GND -> GND (cable negro)

SDA -> Pin A4

SCL -> Pin A5

Nota: el cableado difiere ligeramente dependiendo de la versión de la placa Arduino que tienes. Información aquí: https://learn.adafruit.com/adafruit-color-sensors/assembly-and-wiring

No es obligatorio utilizar el LED que se construye generalmente en las tarjetas de desbloqueo, aunque da mayor fidelidad. Para esto simplemente a tierra el pin LED en el breakoutboard.
